Учебное пособие по AutoCAD

1.6. Деталировка. Открываем Layout2 + File + Page Setup… и далее как с Layout1 до создания Viewports. Переходим в Model. + рамкой W отмечаем верхний фланец + Правая + переходим в Layout2 + + курсор отводим в нужное место + Левая. Далее ненужное удаляем, отсутствующее дорисуем до получения чертежа детали. Так делается чертежи и других деталей с той лишь разницей, что изолирующее тело желательно вывести на бумагу в масштабе 1:2. Для этого при создании Layout в Page Setup в Plot Scale – Scale выбрать 1:2 и при вводе рамки а4 ввести масштаб по х и по у 2 предварительно установив флажок Scale на Specify On-screen рис. 12. Если недостаточно Layout – создаем. Для этого щелкаем Правой на Layout2.

1.7. Спецификация. Создаем очередной Layout и оформляем его так, как это делали выше. Вставляем блок sp (см. рис. 12), который находится в C:\Program Files\ACAD… и заполняем так, как учили в курсе инженерной графики.

Построение трехмерных изображений изолятора ОФ-35

1. Создаем лист новой модели и сохраняем под именем St2.

2. Открываем свой чертеж St1.

3. Через буфер (используя команды и ) переносим модель чертежа из St1 в модель St2.

4. Удаляем левую часть модели (левее оси) см. п. 3.2 или обводим секущую рамку, начиная с правого нижнего угла и заканчивая левым верхним так, чтобы она захватила всю левую часть, но не задевала оси, и нажимаем на клавиатуре клавишу Delete.

5. Удаляем все штриховки.

6. Командой + отметив все линии, относящиеся к верхнему фланцу, при включенном Ortho передвигаем фланец в верх так, чтобы между им и изолирующим телом остался просвет. Желательно использовать увеличения масштаба представления объекта командой (см. п. 6.5)

7. Удаляем линию, обозначающую резьбу, отрезаем ненужное и получаем рис. 1.

8. Преобразуем все линии, образующие правую часть верхнего фланца, в одну полилинию. Чтобы не загромождать экран дополнительными панелями здесь и далее будем использовать ниспадающие меню.

Modify + Object + Polyline + навести курсор в виде квадратика на верхнюю горизонтальную линию + Левая + Правая + j + Enter (вводим с клавиатуры j) + последовательно по контуру отмечаем (кроме уже отмеченной) все линии (наводим курсор на линию и нажимаем Левую) + Правая + Esc (или Правая + Cancel).

9. Создаем трехмерное изображение фланца. Draw + Solids + Revolve + выбрать объект (наводим курсор на полилинию фланца + Левая) + Правая + + отводим курсор на ось + Левая + при включенном Ortho отводим курсор вниз + Левая + Enter. Получаем рис. 2.

То же самое проделываем с нижним фланцем.

При создании полилинии изолирующего тела сначала необходимо соединить обычной линией один из двух образовавшихся в процессе построения разрывов, нпр. в низу и закончить сбор кривых в полилинию вводом с клавиатуры буквы “c” (Close). Если все кривые отмечены без пропусков, то оставшийся верхний разрыв замыкается. Построение – как в случае верхнего фланца.

10. Собираем. Измеряем расстояние между линиями a и b (см. п. 6.12) используя привязки и . Здесь 18.25 мм. Передвигаем фланец вниз на 18 мм. + + наводим курсор на линию a + Левая + при включенном Ortho передвигаем курсор вниз + 18 + Enter. Объединяем. Modify + Solids Editing + Union + отмечаем верхний фланец + отмечаем изолирующее тело + Правая. Получаем рис. 4.

То же самое проделываем с нижним фланцем.

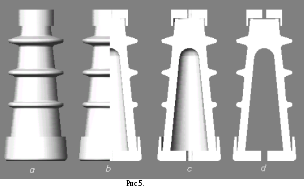

11. Полученное изображение раскрашиваем. View + Shade + Gouraud Shaded (рис. 5,а)

12. Просмотр других проекций или изображений.

View + 3D Views + SW Isometric (или другие). Можно 3D Orbit + перемещая курсор получить соотетсвующие изображения.

13. Построение сечения рис. 5, d

View + 3D Views + SW Isometric. D raw + Solids + Section + Левая + выбрать объект (навести курсор в виде квадратика на объект + Левая) + Правая + xy + Enter + + наводим курсор на дно нижнего фланца + Левая. + курсор на сечение + Левая + Правая (подтверждение, что все выбрано) + курсор на сечение + Левая (выбрана база) + отвести курсор на место, где должно быть расположено + Левая.

14. Построение разреза плоскостью (рис. 5, c). View + 3D Views + SW Isometric. D raw + Solids + Slice + Левая + выбрать объект (навести курсор в виде квадратика на объект + Левая) + Правая + xy + Enter + + наводим курсор на дно нижнего фланца + Левая + + курсор на нижнюю часть объекта (курсор становится ромбиком) + Левая.

15. Вырез рис. 5,b.

View + 3D Views + Front + Левая. + + отводим курсор в право верх так, чтобы стороны квадрата вышли за пределы дна нижнего фланца + Левая. View + 3D Views + SW Isometric. Draw + Solids + Extrude + Левая + выбираем объект (наводим курсор в виде квадратика на только что нарисованный квадрат + Левая) + Правая + -400 + Enter + Enter. Modify + Solids Editing + Subtract + наводим курсор на изолирующее тело + Левая + Правая + наводим курсор на только что вытянутый квадрат + Левая + Правая.

Рисование электрических схем и графиков (рис. 1)

Автокад

1. Рисование электрических схем.

1.1. Устанавливаем параметры листа в модели (210, 297).

1.2. Создаем блок резистора. Рисуем элемент резистора. + в поле чертежа Левая + при включенном Ortho отводим в право + 10 + Enter + отводим курсор в низ + 4 + Enter + отводим в лево + 10 + Enter + отводим курсор в верх + 4 + Enter + Enter.. + + наводим курсор на правую вертикальную сторону прямоугольника + Левая + отводим курсор в права + 5 + Enter + Enter. + + наводим курсор на левую вертикальную сторону прямоугольника + Левая + отводим курсор в лево + 5 + Enter + Enter. Получаем . Нажимаем на. Появляется окно Block Definition рис. 2. В этом окне в Name записываем R и нажимаем Левую клавишу мыши на Select objects. Закрывается окно Block Definition и на экране остается рабочее окно с нарисованным резистором. Рамкой W отмечаем его и после нажатия Правой возвращаемся в окно рис. 2. Нажимаем Левую на Pick point. При помощи привязки привязываемся к левому концу резистора и Левой нажимаем OK.

1.3. Аналогично создаем емкость согласно рис. 3.

1.4. Для создания индуктивности рисуем окружность с радиусом 4 мм. Проводим через его центр горизонтальную вспомогательную линию. Обрезаем нижнюю часть и удаляем вспомогательную линию. Полученную полуокружность копируем. + курсор наводим на полуокружность + Левая + на клавиатуре вводим m, + наводим курсор на левый конец + Левая + + наводим курсор на правый конец + Левая + + наводим курсор на правый конец второй полуокружности + Левая + Правая. Далее пририсуем хвостики и создаем блок

1.5. Рисуем схему. Нажимаем на . Появляется окно Insert рис.4. В этом окне в Name выбираем соответствующий блок (если нужно его повернуть, то в Angle записываем значение угла), нажимаем на OK и в рабочем окне размещаем этот элемент так, как показано на рис. 1. Для того чтобы элементы схемы L1, R1 и R3 размещались на одной горизонтальной линии, следует провести при помощи команды вспомогательную горизонтальную линию и при вводе этих блоков привязаться командой .

2. Графики.

2.1. Создаем сетку. В слое ton под схемой см. рис. 1 рисуем горизонтальную линию длиной 125 мм и вертикальную, привязанную к левому концу горизонтальной, – 120 мм. Размножаем командой и ту и другую так, как это делали в п. 1.5 создание плоских чертежей. Устанавливаем для размножения горизонтальной линии – Rectangular Array: Rows 7, Columns 1, Rows offset 20 и далее как в п. 5.4, для вертикальной – Rectangular Array: Rows 1, Columns 6, Rows offset 25 и далее как в п. 5.4.

2.2. Переходим в слой 0. Командой при отключенном Ortho рисуем график, нажимая Левую на каждой из горизонтальных линий. Заканчиваем нажатием Правой. Modify – Object – Polyline + наводим курсор на полилинию + Левая + на клавиатуре вводим “s”. Если есть необходимость можно кривую подредактировать. Наводим курсор на полилинию, нажимаем Левую и вершины полилинии пододвигаем в нужную сторону с помощью мыши, наведя курсор на вершину, нажимая на ней Левую и передвигая курсор в нужное место, чтобы полилиния стала плавной, и нажимая Левую. Выход из редактирования Esc. Для увеличения толщины полилинии Modify – Object – Polyline + наводим курсор на полилинию + Левая + на клавиатуре вводим “w” и после 0.8.
