практика оказалась нежелательной, поскольку стоимость сокращается незначительно, а также в связи с тем, что некоторые из этих кабелей включаются в цепи распределения энергии и постоянно подвергаются воздействию высокого напряжения.
5.1.3.8Повреждения ультрафиолетовыми лучами. Изоляция некоторых кабелей, которые имеют удовлетворительные характеристики при прокладке их под землей, могут стать хрупкими и быстро прийти в негодность при воздействии солнечного света, если они прокладываются на опорах, например, на мачтах огней приближения. Если кабель будет подвергаться такого рода воздействию, следует выбрать кабель с изоляцией, которая не подвергается воздействию ультрафиолетового света или прокладывать кабель в металлических кабелепроводах.
5.1.3.9Износ кабеля. Изоляция большинства кабелей изнашивается медленно. Срок службы кабелей, прокладываемых под землей, должен составлять 10-20 лет.
5.2СОЕДИНЕНИЕ КАБЕЛЕЙ
5.2.1.Сращивание кабелей
5.2.1.1Все соединения кабелей должны выполняться опытными и квалифицированными специалистами по сращиванию кабелей, использующими при выполнении работ самые высокие стандарты. Методы сращивания и материалы должны быть такого типа, которые рекомендованы изготовителем материалов для сращивания применительно к конкретному типу сращивания кабеля. Все соединения кабеля должны удовлетворять следующим требованиям.
5.2.1.2Силовые кабели, имеющие изоляцию для напряжения более 5000 вольт. Для данного типа сращиваемого кабеля следует использовать предназначенный для него набор. Когда нет таких наборов, можно использовать сращивание с использованием изоляционной ленты в соответствии с п. 5.2.2. Не следует применять материал для сращивания на основе эпоксидных смол или резины.
5.2.1.3Силовые кабели с изоляцией от 610 до 5000 вольт. Герметичные эпоксидо-резиновые оболочки для сращивания и наборы кожухов для сращивания, разработанные для данного кабеля следует использовать в полном соответствии с инструкциями изготовителя. При необходимости, следует обеспечить сращивание с использованием изоляционной ленты.
5.2.1.4Силовые кабели с изоляцией на 600 вольт или менее. Для сращивания всех кабелей, непосредственно прокладываемых в земле, могут быть использованы необходимые наборы форм или герметические эпоксидо-резиновые оболочки. Также можно обеспечить сращивание с помощью изоляционной ленты, используя в
115
![](/html/2706/982/html_N0YNQYPI77.Htcj/htmlconvd-XkcQdO116x1.jpg)
База нормативной документации: www.complexdoc.ru
качестве защитного покрытия предварительно растянутые или стянутые в нагретом состоянии трубки.
5.2.1.5Кабели управления и телефонные кабели. Для использования в негерметических кабелях с термопластичной изоляцией имеется типовая оболочка для сращивания с заполнителем. Сращивание существующих герметичных кабелей, кабелей со свинцовой оболочкой или кабелей с бумажной изоляцией должно обеспечиваться в соответствии с требованиями соответствующих полномочных органов.
5.2.2Сращивание кабелей с применением изоляционной ленты
5.2.2.1Сращивание с применением изоляционной ленты обычно используются в тех случаях, когда невозможно получить соответствующие соединители и наборы для сращивания. Если необходимо обеспечить сращивание с помощью изоляционной ленты, для получения удовлетворительных результатов должны быть использованы правильные методы. Метод, рассмотренный ниже, применяется к одножильному кабелю, однако с небольшими доработками он может быть использован применительно к многожильному кабелю.
5.2.2.2Всегда поддерживайте концы кабелей, подлежащих соединению, чистыми и защищенными от влаги.
5.2.2.3Аккуратно срежьте на конус и удалите защитную оболочку, рубашку, металлический экран, защитную оболочку и изоляцию с концов кабелей, подлежащих соединению. Удалите все остатки изоляции с проводников на длину примерно 2 см, не оставляя зарубок на проводнике. Аккуратно срежьте на конус изоляцию в направлении от проводника на 2 см или более. Снимите защитную оболочку, металлическую ленту, рубашку и т.д. от внешней поверхности изоляционного слоя еще на 2 см (см. рис. 5-la). Срезание на конус должно блокировать проникновение воды, просачивающейся вдоль конуса. Сохраняйте в целостности металлическую ленту защитной оболочки, если таковая применяется, на полную длину сращивания. Аналогичным образом срежьте на конус на 2 см или более неметаллическую защитную оболочку. Удалите все стальные или металлические защитные оболочки или внешнюю оболочку, но сохраните укороченные части или концы для повторного соединения вдоль всей длины сращивания.
5.2.2.4Для соединения концов проводника используйте соединительный элемент гофрированного типа. Загните концы проводников, используя приспособления, предназначенные для изготовления полного гофра до удаления этого инструмента (см. рис. 5-lb). Если в этом есть необходимость, соединение проводников также может быть обработано припоем.
116
![](/html/2706/982/html_N0YNQYPI77.Htcj/htmlconvd-XkcQdO117x1.jpg)
База нормативной документации: www.complexdoc.ru
5.2.2.5Используя резиновую изоляционную ленту или ленту из синтетической резины хорошего качества, тщательно обмотайте соединение в один слой при достаточном натяжении ленты, обеспечивая приблизительно 25-процентное перекрытие по ширине ленты примерно на 50 процентном участке всей ее ширины. Каждый слой будет проходить все выше и выше по конусу вдоль изоляции. Продолжайте наращивать слои резиновой изоляции до получения полного изоляционного слоя. См. рис. 5-1с.
5.2.2.6Если поверх изоляции используется экранированный слой, соедините металлическую ленту, которая должна поддерживаться неповрежденной, вдоль всего сращивания с помощью припоя или соответствующих проводников. При необходимости оберните дополнительной металлической лентой аналогичного типа.
117
![](/html/2706/982/html_N0YNQYPI77.Htcj/htmlconvd-XkcQdO118x1.jpg)
База нормативной документации: www.complexdoc.ru

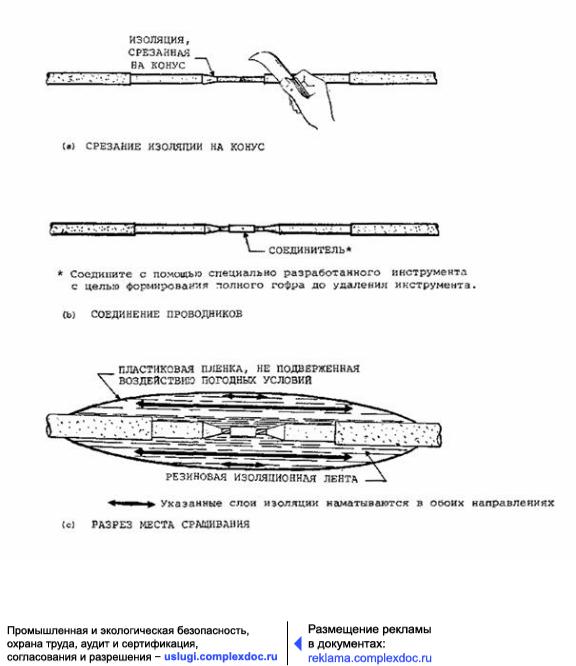

Рис. 5-1. Сращивание одножильного кабеля с использованием изоляционной ленты
5.2.2.7Продолжайте обматывать резиновой изоляцией, как описано в п. 5.2.2.5, до размеров не менее 1,5 диаметра кабеля. Аккуратно прикладывайте усилия к изоляционной ленте для того, чтобы избежать пустот и обеспечить хорошее прилегание к поверхности кабеля и слоев изоляционной ленты между собой.
5.2.2.8Поверх резиновой изоляционной ленты добавьте несколько слоев высокопрочной изоляционной, негорючей, устойчивой против атмосферных влияний пленки. Накладывайте пластиковую ленту с разумным натяжением, и чтобы каждый раз она перекрывала примерно 50 процентов ее ширины. Пластиковая лента должна проходить на 3 см или более вдоль поверхности изоляции экрана с каждой стороны места сращивания.
5.2.2.9Если кабель имеет стальную оболочку или другие металлические покрытия, соедините заземляющую оплетку по всей длине сращивания и подсоедините к защитной оболочке кабеля соответствующими хомутами и (или) с помощью припоя с каждой стороны места сращивания (см. рис. 5-2а). Если кабель покрыт свинцовой оболочкой, обеспечьте соответствующее герметизирующее свинцовое соединение поверх места сращивания для обеспечения водонепроницаемого покрытия свинцовой оболочки кабеля. Если металлическое покрытие защищено от коррозии с помощью специального покрытия, применяйте материал аналогичный используемому по всей длине кабеля и в зоне места проведения работ по сращиванию.
5.2.3Набор соединителей для аэродромного светосигнального оборудования
5.2.3.1Использование набора соединителей. В последние годы большинство соединений последовательных цепей осуществлялось с помощью наборов соединителей. Хотя стоимость наборов соединителей является значительной, экономия времени при прокладке и упрощение разделки цепей и заделки их при обнаружении неисправностей делают применение их желательным. Поскольку выводы большинства изолирующих трансформаторов в настоящее время снабжаются соединителями, необходимы соединители кабеля и они дают возможность обеспечить легкое подсоединение или отключение трансформаторов в последовательную цепь и к огням. Одножильные соединители показаны на рис. 5-3.
5.2.3.2Установка соединителей. Концы кабеля должны быть подготовлены тщательным образом в соответствии с инструкциями, предохраняя тем самым оба конца кабеля и поверхности проводников от попадания грязи и влаги. Убедитесь, что любые зазоры между кабелем и внешним слоем проводника заполнены соответствующей массой, предотвращающей образование пустот. После
