Проверка общей устойчивости главной балки
Проверка общей устойчивости производится по формуле:
lн / bпизм = 100 / 20 = 5 ≤ [lн / bпизм] = [0,41 + 0,0032 * bпизм / δп + (0,73 – 0,016 * bпизм / δп) * bпизм / hо] * (E / Ry)½ = [0,41 + 0,0032 * 20 / 2,2 + (0,73 – 0,016 * 20 / 2,2) * 20 / 142,2] * (2,1*106 / 2350)½ = 15,6;
Условие общей устойчивости выполняется.
-
Расстановка ребер жесткости
Условие гибкости стенки:
λw = hст / δст * (Ry / E)½ = 140 / 1,2 * (2350 / 2,1*106)½ = 3,9.
При λw = (3,5…6) для обеспечения местной устойчивости стенки необходимо укрепить ее основными поперечными ребрами жесткости (см. рис. 4.7).
bртр = hст / 30 + 40 мм = 1400 / 30 + 40 = 86,7 мм.
Принимаем bр = 90 мм.
δртр = 2 * bр * (Ry / E)½ = 2 * 9,0 * (2350 / (2,1*106))½ = 0,602 см;
Принимаем δр = 8 мм.
Рис. 4.6. Схема расположения ребер жесткости
-
Проектирование поясных швов
Поясные швы – непрерывные с постоянным по длине балки катетом шва kf:
kf = Q * Sn / (n * Ix * βf * Rwf) = 84848,25 * 8,884*10-3 / (2 * 1120305,485*10-8 * 1,1 * 18,5*106) = 0,0017 м;
где n – количество плоскостей среза;
βf – коэффициент, учитывающий вид сварки;
Rwf – расчетное сопротивление срезу, зависящее от электрода, марки стали (для стали С235 и электродов Э42А Rwf = 1850 кг/см2);
Принимаем катет шва по конструктивному минимуму: kf = 6 мм.
-
Проектирование укрупнительного стыка на высокопрочных болтах
Необходимость монтажного стыка обусловлена большой длиной главной балки (превосходящей допустимую из условия транспортировки).
Стык принят на высокопрочных болтах, что допускает отсутствие на месте монтажа сложного и дорогостоящего сварочного оборудования и оборудования для проверки качества швов, высоко-квалифицированного персонала, а также отличается большей скоростью монтажа по сравнению со сварочным стыком.
Стык расположен на расстоянии ⋲1/4 пролета L (см. рис. 4.8), в зоне действия моментов 80% от Mmax, что позволяет пренебречь ослаблением неизмененного сечения в зоне болтового поля.

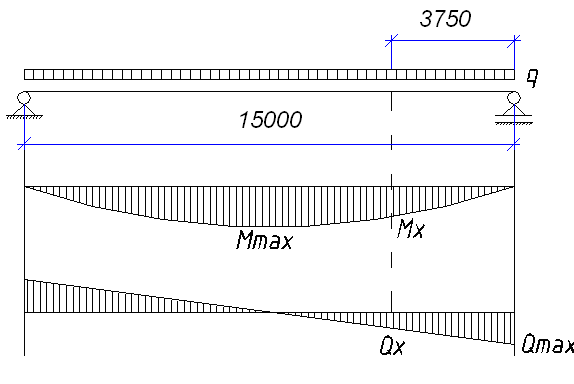

Рис.4.7. Место расположения стыка
x = 375 см;
RA = qГБ * l/2 = 11313,1 * 15/2 = 84848,25
Mx = RA*x – qГБ*x2/2 = 84848,25*3,75 – 11313,1*3,752/2 = 238636 кг*м;
Qx = RA– qГБ*x = 84848,25 – 11313,1*3,75 = 42424 кг
Конструкция стыка на болтах представлена на рис. 4.9:
Рис.4.8. Конструкция стыка на болтах
Используются высокопрочные болты марки 40х “Селект”. Болты работают только на растяжение. Принимаем диаметр болтов ∅24 мм (Ант = 3,52 см2). Диаметр отверстий под болты - ∅28 мм.
Стык рассчитывается в предположении, что полка воспринимает часть изгибающего момента и совсем не воспринимает поперечную силу. Стенка воспринимает оставшуюся часть изгибающего момента и всю поперечную силу:
a=2,5*∅отв= 70 мм;
b=1,5*∅отв= 42 мм, принимаем b=50 мм;
c=4*∅отв= 112 мм, принимаем с=130 мм;
d=8,5*∅отв= 42 мм, принимаем d=55 мм;
e=2,5*∅отв= 70 мм;
f=1,3*∅отв= 36,4 мм, принимаем f=55 мм.
hн ст = 1400 – 60*2 = 1280 мм;
hн = 1454 мм.
Iст = δст * hст3 / 12 = 0,012 * 1,43 / 12 = 274400*10-8 м4;
Мст = Мх * Iст / Iх = 238636 * 274400*10-8 / 1120305,485*10-8 = 58450 кг*м;
Мп = Мх - Мст = 238636 - 58450 = 180186 кг*м.
Проектирование стыка по стенке.
Определение размеров накладки по стенке:
δн.ст = δст – 2 мм = 12 – 2 = 10 мм.
Проверка прочности стыка.
Определение внутренних усилий в накладках на стенку главной балки.
e5= 586 мм;
e4= 456,3 мм;
e3= 326,9 мм;
e2= 198,1 мм;
e1= 73,8 мм;
4*Σ ei2 = 2812637,4 мм2
NQ = Qx / nб = 42424 / 20 = 2121,2 кг;
Nmax = Мст * emax / Σ ei2 = 58450 * 586*10-3/2,81 = 12189,2 кг.
NΣ = (Nmax2 + NQ2) 1/2 ≤ nтр * Qbh * γc;
где nтр – количество плоскостей трения (nтр = 2);
Qbh – несущая способность фрикционного соединения, стянутого одним болтом по одной плоскости трения.
Qbh = Rbh * γb * Ан * μ / γh = 7,7*107 * 1 * 3,52*10-4 * 0,58 / 1,12 = 14036 кг;
где Rbh – расчетное сопротивление болта растяжению (Rbh = 0,7 * Rbun = 0,7 * 11*107 = 7,7*107 кг/м2);
γb – коэффициент, зависящий от количества болтов в соединении (nб > 10; γb = 1);
Ан – площадь нетто одного болта;
μ – коэффициент трения поверхности, зависящий от шероховатости (при дробеметной или дробеструйной металлизационной обработке цинком или алюминием μ = 0,58);
γh – коэффициент, зависящий от метода контроля затяжки болта (γh = 1,12).
NΣ = (2121,2 2 + 12189,2 2)1/2= 12372,4 кг ≤ 2 * 14036 * 1 = 28072 кг.
Прочность стыка по стенке обеспечена.
Проектирование стыков по полкам.
Определение внутренних усилий в накладках на стенку главной балки (см. рис. 4.12):
Рис.4.9. Распределение внутренних усилий в накладках
по полкам под действием внешней нагрузки
Nн = Mп / hн = 180186 / 1,454 = 123924,3 кг.
Определение размеров накладки по полке:
Ан = Nн / (Ry * γc) = 123924,3 / (235*106 * 1) = 52,7*10-4 м2;
δн.п = Ан / bп = 52,7*10-4 / 0,38 = 139*10-4 м = 13,8 мм.
Принимаем по сортаменту ближайшее большее значение δн.п = 14 мм.
Определение требуемого количества болтов:
пб.п = Nн / (птр * Qbh * γc) = 123924,3 / (1 * 14036 * 1) = 8,8;
Принимаем количество болтов с одной стороны от стыка равным пб.п = 12.
