7.2 Розробка структурної схеми
Структурна схема EWSD приведена на рисунку 7.1 і містить наступні підсистеми :
цифровий абонентський блок (DLU);
лінійна група (LTG);
комутаційне поле (SN);
керуючий пристрій мережі сигналізації по загальному каналу (CCNC);
координаційний процесор.
На блок-схемі також зображені зовнішній запам’ятовуючий пристрій (EM), термінал для експлуатації і техобслуговування (ОМТ), системна панель (SYP), буфер повідомлень (МВ) та центральний генератор тактової частоти (CCG).
Кожна підсистема має як найменш один власний мікропроцесор. З метою рівномірного розподілення навантаження і мінімізації потоків інформації між окремими підсистемами в EWSD використаний принцип розподіленого керування.
Абоненти підключаються в систему EWSD за допомогою цифрового абонентського блоку DLU. Блоки DLUвстановлюються або на станції або на віддаленні від неї. Віддаленні DLU використовують в якості концентраторів.
Підключення DLU до лінійних груп LTG виконується за допомогою первинних цифрових систем передачі (PDC) зі швидкістю 2048 кбіт/с. З’єднувальні лінії до інших станцій або від них вмикаються в лінійні групи LTG.
Комутаційне поле з’єднує підсистеми LTG,CPiCCNCміж собою. Воно забезпечує повнодоступність кожноїLTGвід (до) кожноїLTG,CPабоCCNCвід кожноїLTG, а в зворотньому напрямку - кожноїLTGвідCPчиCCNC.
Координаційний процесор 113 (СР 113) являє собою мультипроцесор, ємність якого нарощується модулями.
Додаток 8
8.1 Розрахунок обладнання на опс типу Alcatel 1000e-10
Кількість плат АК для різних груп абонентів визначається в залежності від того, скільки абонентів можна розмістити на одній платі. Тому:
; (8.1)
; (8.2)
. (8.3)
Цифровий концентратор CNпризначений для підключення 256 аналогових або 128 цифрових АЛ. До його складу входять 16 блоків абонентських комплектів. Тому, кількістьCNдля різних груп абонентів:
Блок абонентського доступу СSNмістить в собі 20 концентраторів і може бути локальним (CSNL) і віддаленим (CSND) в залежності від місця розміщення його відносно опорної станції. Крім того, коженCSNмає свій модуль керування і комутаціїUCN, тому:
NUCN=NCSN
8.2 Розробка структурної схеми
Основними компонентами системи ALCATEL 1000 E – 10 є наступні:
- підсистема абонентського доступу для підключення аналогових і цифрових абонентських ліній, яка складається з:
- цифрових блоків абонентського доступу (CSN), що забезпечують підключення ліній місцевих або віддалених абонентів і з’єднаних з ОСВ283 через мережу сигналізації № 7.CSNмає вагомі власні оброблюючі можливості і може встановлювати з’єднання місцевих абонентів між собою у випадку порушення зв’язку з ОСВ283.
- виносних цифрових концентраторів (CN) для підключення абонентів в периферійних регіонах, які під’єднуються доCSNза допомогою цифрових з’єднувальних ліній.
комутатор ОСВ283 – системний пристрій комутації і управління.

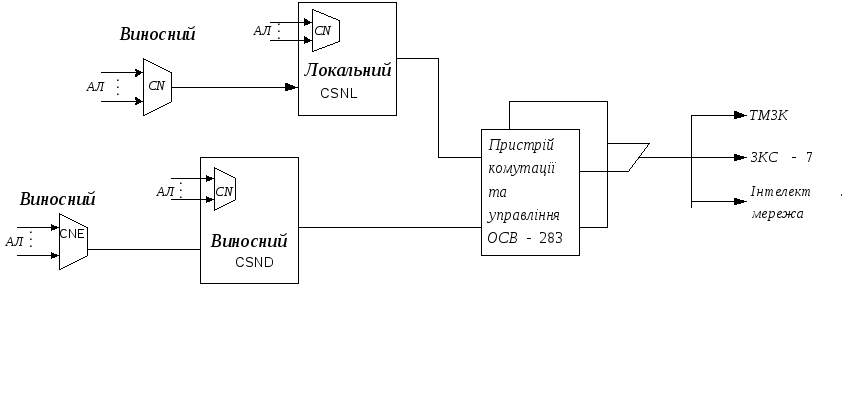

Блок-схема системи комутації ALCATEL1000E– 10 представлена на рисунку 8.1.
Рисунок 8.1 - Блок-схема системи комутаціїALCATEL1000E– 10
CSN– цифровий блок абонентського доступу
CN– абонентський концентратор
ОСВ-283 – системний пристрій комутації та управління
