б) во взаимодействии с технологическим процессом групп предприятий и комплексной механизации, обеспечивающей бесперебойную передачу материалов с базисных (центральных) складов на промежуточные склады и в цеха.

Современная тенденция развития материалоемких производств предусматривает вынесение складов на периферию площадки генерального плана с организацией перемещения материалов посредством механического транспорта непрерывного действия.

В химической промышленности, где подавляющее число предприятий имеет непрерывный цикл и взрывоопасное производство, сырьевые склады, пожаро- и взрывоопасные емкости выводятся из производственных зон и соединяются с основным технологическим процессом трубопроводами на эстакадах. лотках, конвейерах и т. п. Одним из основных направлений в проектировании складов является укрупнение складского хозяйства и рациональное размещение его на генеральном плане, что позволяет значительно усовершенствовать структуру грузовых операций, содействует лучшему использованию складского пространства и является основой для внедрения высокопроизводительной складской подъемно-транспортной техники.

1.9. ИНЖЕНЕРНЫЕ СООРУЖЕНИЯ

К инженерным сооружениям относятся все строительные объекты, кроме зданий, например мост, водопровод, эстакада, галерея, трубопровод, этажерки, водонапорные башни и т. п. На промышленных предприятиях инженерные сооружения различаются в зависимости от характера производства. Они могут располагаться, как внутри, так и вне промышленных зданий, а также независимо от зданий, имея самостоятельное значение.

Инженерные сооружения следует отличать от технологического и инженерного оборудования, зданий, систем инженерного обеспечения, производственных сооружений. В отличие от инженерных сооружений в производственных сооружениях осуществляется технологический процесс по получению основного и промежуточного продукта производства, но возводятся они, как и инженерные сооружения, строительными методами.

Технологическое и инженерное оборудование возводят в большинстве случаев методами машиностроения, т. е. монтируют из элементов, изготавливаемых на предприятиях машиностроительных отраслей.

Основные виды инженерных сооружений и их функциональное назначение приведены на рис. 1.17.

Опоры и эстакады. Постаменты под горизонтальную и вертикальную аппаратуру предназначаются для разного рода аппаратов, в которых могут проходить различные химические и другие процессы. Наиболее часто встречаются в химической, нефтеперерабатывающей, каучуковой промышленности, на заводах железобетонных и пластмассовых изделий. Отдельно стоя-

50

щие опоры и эстакады для трубопроводов применяют в тех случаях, когда производственные коммуникации прокладывают открытым способом.

Трубопроводы применяются диаметрами от нескольких сантиметров до 2−3 м для газопроводов. Трубопроводы средних и больших диаметров являются балками цилиндрического сечения и имеют большую несущую способность, что позволяет опирать их на отдельно стоящие опоры с шагами 6−12−18 м. Трубопроводы малых диаметров требуют более частых опор, поэтому для них необходимо применять эстакады с пролетными строениями, на которые опираются поперечные траверсы с шагами 3−4−6 м.

Трубопроводы могут располагаться в трех уровнях:

−по железобетонным шпалам, уложенным на песчаной подушке по грунту;

−на низких железобетонных опорах высотой 0,9−1,2 м;

−на высоких железобетонных или стальных опорах и эстакадах высотой 5−6 м и более.

Одноярусные и двухъярусные отдельно стоящие опоры выполняют, как правило, сборными железобетонными. При ширине траверс до 1,8 м они делаются одностоечными Т-образными, а при ширине до 2,4 м одностоечными

сотдельными траверсами.

При большей ширине траверс опоры делаются двухстоечными. Многоярусные опоры, а в северных и труднодоступных районах – все

опоры, могут выполняться стальными. Высота опор до верха нижней траверсы принимается 5,4; 6; 6,6; 7,2 и 7,8 м.

Типовые двухъярусные эстакады пролетом 18 м могут быть железобетонными с сегментными безраскосными фермами, со стальными решетчатыми фермами, опирающимися на железобетонные или стальные колонны. Температурные блоки могут иметь длину до 72−75 м.

Двухъярусные эстакады в сборном железобетоне тяжелы, сложны, имеют малую повторяемость элементов, поэтому такие эстакады выполняются в большинстве случаев стальными.

Трехъярусные эстакады, а также эстакады в труднодоступных районах и эстакады с пролетами больше 18 м делаются стальными.

Колонны железобетонные опорные делаются обычно прямоугольными, сечением 400×400 мм, защемленными в отдельные фундаменты, в виде отдельных свай-колонн, забитых в грунт, свай-колонн, объединенных в плоские или пространственные системы путем постановки стальных крестовых связей. Применяются также колонны, устанавливаемые на одно-свайные фундаменты из свай-оболочек или буронабивных свай. При небольших нагрузках и плотных грунтах колонны могут устанавливаться в скважины, засверленные в грунт с последующим бетонированием. Сваи-колонны − самый экономичный вид опор. Рекомендуются они во всех случаях, допустимых по грунтовым условиям.

51

Колонны стальных опор делаются жесткосоединенными с фундаментами. Допускается применение шарнирного опирания на фундаменты при условии обеспечения устойчивости опор в продольном направлении.

Опоры и эстакады проектируют с использованием следующих норма- тивно-технических документов: СНиП 2.09.03−85 «Сооружения промышленных предприятий»; ГОСТ 23235−78. «Эстакады одноярусные под технологические трубопроводы. Типы и основные габариты»; ГОСТ 23236−78. «Эстакады двухъярусные под технологические трубопроводы.

Типы и основные габариты»; ГОСТ 23237−78. «Опоры отдельно стоящие под технологические трубопроводы. Типы и основные параметры».

Разгрузочные эстакады предназначаются для разгрузки различных материалов из железнодорожных вагонов, транспортировки материалов (угля, торфа, древесины, опилок) и прокладки трубопроводов.

Эстакада представляет собой открытое горизонтальное или наклонное сооружение, состоящее из ряда опор и пролетного строения, предназначенное для прокладки железных, автомобильных и пешеходных дорог и коммуникаций. Эстакады для разгрузки различных материалов из железнодорожных вагонов можно выполнять их сборного железобетона и стальных конструкций. Эстакады, предназначенные для прокладки трубопроводов с легковоспламеняющимися горючими жидкостями и газами, должны иметь несгораемые несущие и ограждающие конструкции.

Открытые крановые эстакады предназначены для обслуживания складов, оборудованных мостовыми электрическими кранами грузоподъемностью 10−50 т и более. Стальные подкрановые балки применяют при тяжелом режиме работы кранов или при грузоподъемности 50 т и более.

Галереи. Галереи − наземное или надземное, горизонтальное или наклонное протяженное сооружение, предназначенное для инженерных или технологических коммуникаций (конвейеров, кабелей, трубопроводов), а также для прохода людей.

Наибольшее распространение имеют конвейерные и в меньшей степени

– пешеходные галереи. Пропуск кабелей и трубопроводов обычно производится попутно в комбинированных галереях, совмещенных с конвейерными или пешеходными.

Ширина пешеходных галерей определяется их пропускной способностью в одном направлении из расчета 2 тыс. чел. в час на 1 м ширины, но не менее 1,5 м.

Высота галерей от уровня пола до низа выступающих конструкций покрытий − не менее 2 м (в наклонных галереях высота должна измеряться по нормали к полу).

Конвейерные (транспортные) галереи находят применение в горнодобывающей, коксохимической промышленности, промышленности строительных материалов и изделий, в котельных и других промышленных объектах. Основой конвейерной галереи является конвейерный (непрерывный) транс-

52

порт. Высота галерей 18, 24, 30 м. Уклон галерей от 1 до 20° в зависимости от технологических требований.

Каналы и тоннели. Каналы и тоннели – подземные, закрытые, горизонтальные или наклонные протяженные сооружения, предназначенные для прокладки коммуникаций (конвейеров, трубопроводов, кабелей) или для прохода людей.

Каналы устраивают непроходные, полупроходные и проходные с шириной прохода не менее 0,6 м. Высота непроходных каналов 0,3; 0,6 и 1,2 м, полупроходных – 1,2−1,8 м. В каналах высотой 1,2−1,8 м и более предусматриваются люки размерами 600−800 мм, с расстоянием между ними не более 60 м.

Плиты, перекрывающие проходящие внутри здания каналы с трубопроводами для горючих жидкостей и газов, должны быть несгораемыми. Открытые каналы, размещаемые в цехах, следует ограждать по всей длине перилами высотой не менее 600 мм с устройством в необходимых местах переходов.

Каналы имеют высоту до выступающих частей менее 2 м, вследствие чего проход в них людей не допускается. Для осмотра и ремонта коммуникаций необходима откопка и вскрытие каналов.

Тоннели имеют высоту 2 м и более, допускающую осмотр и ремонт коммуникаций в процессе эксплуатации. В них должны быть предусмотрены проходы, входы и люки, освещение, а в необходимых случаях – вентиляция, обеспечивающая безопасность работающих в тоннелях.

Тоннели и каналы должны проектироваться по СНиП 2.09.03−85. «Сооружения промышленных предприятий» и выполняться, как правило, железобетонными сборными из типовых конструкций.

Трассы тоннелей и каналов должны иметь наименьшую протяженность, наименьшее число поворотов, а также пересечений с дорогами и другими коммуникациями и исполнятся в соответствии с требованиями СНиП II−89−80. «Генеральные планы промышленных предприятий». Тоннели и каналы, в которых располагаются кабели, следует проектировать с учетом «Правил устройства электроустановок» (ПУЭ) Минэнерго России.

Бункера и силосы. Бункера и силосы − емкости для сыпучих материалов. Форма бункера зависит от его назначения, компоновки сооружения, требуемого запаса материала, физических свойств сыпучего материала, типа несущих конструкций и др. Рекомендуемые формы бункеров: пирамидальнопризматические, конусно-цилиндрические, лотковые, параболические.

Бункера выполняются открытого и закрытого типа. Открытые бункера дешевле закрытых, но их применяют только для материалов, не поддающихся воздействию атмосферных осадков и не выделяющих пыль, вредную для здоровья людей и окружающей среды.

53

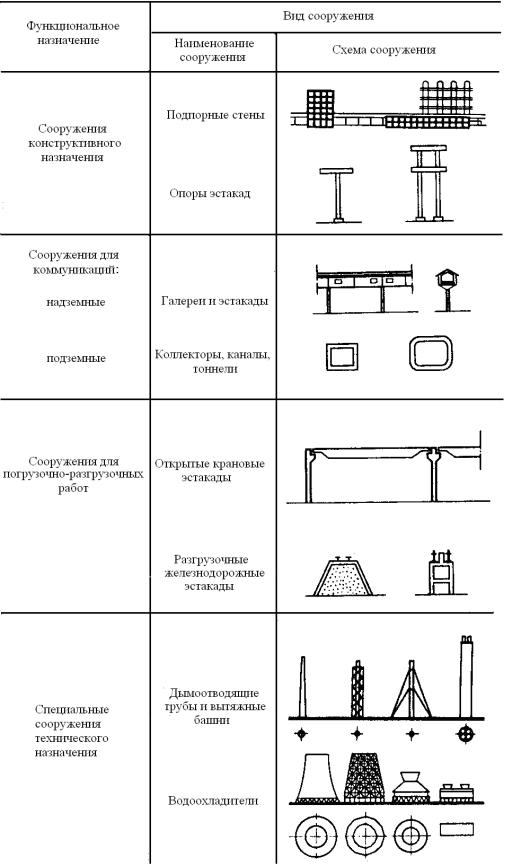

Рис. 1.17. Виды
