Правила проектирования лвс

План этажа

К настоящему моменту еще не разработан отечественный комплект ГОСТов, определяющий состав и наполнение документов при проектировании локальных вычислительных сетей (ЛВС). На проектирование сетей можно смотреть в двух различных ракурсах. С одной стороны, ЛВС можно рассматривать как одно из средств автоматизации в составе АСУ промышленных и других объектов. В этом случае, проектирование попадает в зону действия стандартов для АСУ, сосредоточенных возле ГОСТа 24.302-80. С другой стороны, ЛВС можно рассматривать как неотъемлемую часть в составе т.н. структурированных кабельных систем (СКС) зданий – Structured Cable Systems (SCS) –. В этом случае действуют международные стандарты, систематизированные на рис. 5:

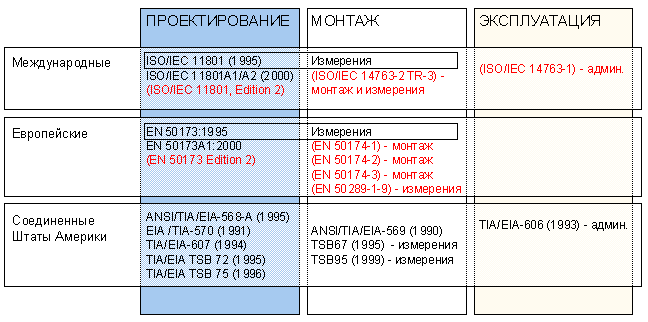

Рисунок 5 - Международные стандарты для СКС

В общем, для сетевых дипломных проектов нормативные документы АСУ в первую очередь нашли отражение в структуре пояснительной записки, а нормативные документы СКС – в чертежном материале. Чертежи СКС могут совмещаться со строительные чертежи различных категорий.

Планы этажей являются основными чертежами сетевых дипломных проектов. Они отображают т.н. горизонтальную подсистему СКС, т.е. содержат графическое изображение расположения проведенных кабелей и установленного оборудования в пределах этажей.

Ключевые моменты, на которые следует обратить внимание:

1. План должен отражать реальную архитектуру этажа в выбранном масштабе и степени детализации.

На плане показываются стены и перекрытия, оконные и дверные проемы и др. архитектурные элементы. В дополнение могут указываться размеры различных элементов. Разрезы несущих конструкций обычно монотонно штрихуются. Не рекомендуется перегружать план «деталями», не имеющими никакого отношения к СКС.

Комнаты могут нумероваться, причем номера обычно проставляются в пределах комнат в виде фиксированного размера кругов с цифрами.

2. Компоненты СКС изображаются в виде условных обозначений.

Рекомендуемые варианты условных обозначений основных компонентов СКС:

- кабели и каблепроводы – горизонтальные сегменты изображаются сплошной толстой линией; вертикальные сегменты изображаются «залитыми» квадратами с шириной, примерно в три раза большей за толщину линии; сплайсы показываются «залитыми» кругами аналогичного размера; сегменты сопровождаются сложными выносками, над полками которых указываются структура или обозначение жгута (например, «5 UTP»), тип каблепровода (например, «короб 38х16») и другие сведения (например, «спуск 5 м»); различные типы кабелей (витая пара, коаксиальный кабель, оптоволокно и т.д.) и каблепроводов (короб, гифротруба, уголок и т.д.) могут изображаться различными способами (например, различными линиями);

-ежэтажные шахты, проемы и др. – изображаются в виде прямоугольников соответствующего размера, перечеркнутых по диагоналям;

- розетки RJ-45 – изображаются в виде залитых треугольников, которые могут объединяться в блоки, выделяемые с помощью прямоугольников; розетки обычно обозначаются сложными образом (например, «1-2-03», где 1 – номер этажа, 2 – номер комнаты, а 03 – номер розетки);

- коннекторы BNC, терминаторы и др. – изображаются в виде соответствующей формы залитых фигур фиксированного размера с обозначениями.

-коммуникационные шкафы, стойки и др. – изображаются в виде прямоугольников соответствующего размера с выносками, содержащими определительные надписи; различные типы оборудования могут выделяться различной штриховкой.

3. При прохождении кабелей или каблепроводов через несущие конструкции их изображения накладываются на изображения стен и перекрытий. Перфорационные и другие отверстия, дополнительно потребовавшиеся в связи с установкой ЛВС, могут отмечаться особым образом.

4. Оборудование, не имеющее фиксированного расположения (например, компьютер на рабочем месте) на плане рекомендуется не изображать.

5. В соответствие требованиям ГОСТ 24.302-80 на плане обязательно должен присутствовать список условных обозначений, помещаемый на краю поля чертежа (необходимость списка обусловлена недостаточной степенью стандартизации условных обозначений во избежание неправильных трактовок).

Более подробно эти вопросы рассмотрены в соответствующих стандартах.



1. Функциональная схема СКС

Функциональная схема СКС предназначена для отображения функционально значимых горизонтальной и вертикальной частей СКС в комплексе. В отличие от поэтажных планов, на которых показывается «физическое» размещение СКС, на функциональной схеме раскрывается «логическая» структура СКС. Упрощенным вариантом функциональной схемы СКС является структурная схема СКС. Отличием же данных схем от плаката с изображением структуры ЛВС является то, что на них сеть рассматривается именно с точки зрения СКС.

Схема изображается произвольным образом с использованием символов из стандартных графических библиотек.

Пример функциональной схемы СКС приведен в приложении  С.



2. Схема размещения оборудования в распределительных пунктах

На схемах размещения оборудования в распределительных пунктах, как и следует из их названия, показывается расположение сетевого оборудования, монтируемого в коммуникационные шкафы и стойки, внутри этих шкафов и стоек. Размещение самих шкафов и стоек в помещениях показывается на планах этажей.

Схема изображается произвольным образом с использованием символов из стандартных графических библиотек.



3. Схема подключения кабелей

На схеме подключения кабелей показывается подключение кабельных жгутов и индивидуальных кабелей, расположенных между распределительными пунктами и оконечным оборудованием, например, между патч-панелью и розетками, к которым посредством патч-кордов подключается клиентское и серверное оборудование.

Схема подключения кабелей обычно представляет собой таблицу, столбцы и строки которой и определяют «точки» подключения окончаний кабелей.

Пример схемы подключения кабелей приведен в приложении У.



4. 2.3.13. Схема кабельных соединений



На схеме кабельных соединений показывается подключение кабельных жгутов и индивидуальных кабелей в пределах распределительных пунктов, например, между портами патч-панели и портами коммутатора внутри коммуникационного шкафа.

Схема кабельных соединений, как и схема подключения кабелей, обычно представляет собой таблицу, столбцы и строки которой определяют «точки» подключения окончаний кабелей.



5. Схема коммуникационного заземления

Схема коммуникационного заземления либо схема электрическая общая отображает часть СКС, обеспечивающую безопасность функционирования ЛВС посредством заземления, зануления и др. способов.

Схема коммуникационного заземления чертится по международным стандартам, а схема электрическая общая – по отечественным.

6. Схема организации рабочих мест

Схема организации рабочих мест может дополнять поэтажные планы, отображая, например, рекомендуемый вариант расположения и подключения клиентских компьютеров, принтеров и др. оборудования.

Схема изображается произвольным образом с использованием символов из стандартных графических библиотек.



7. Перечень оборудования, изделий и материалов

Каждый сетевой дипломный проект должен включать перечень оборудования, изделий и материалов, который содержит полный список всего необходимого для формирования СКС и вообще установки ЛВС. Перечень подшивается к пояснительной записке в качестве приложения.

В общем, при составлении перечня оборудования, изделий и материалов подходы совпадают с подходами для любых спецификаций, например, для перечня элементов принципиальной схемы.

Основные моменты, на которые следует обратить внимание (в сравнении с перечнем элементов принципиальной схемы):

1. Перечень оборудования, изделий и материалов также составляется на листе формата А4, содержащем основную надпись по форме 2 либо 2а, но обозначение документа «независимое».

2. Перечень оборудования, изделий и материалов также оформляется в виде таблицы, но с другими графами. В связи с отсутствием отечественных ГОСТов, четко определяющих состав таблицы и ширину граф, рекомендуется включать в таблицу следующие графы подходящей ширины:

-«Поз.» – указывается порядковый номер оборудования, изделия либо материала в группе.

-«Наименование и техническая характеристика» – указывается наименование данного вида оборудования, изделия либо материала, включая русское название, дополнительные технические характеристики и др. (например, «Короб пластиковый 50х50, планка 2 м»).

-«Тип, марка, обозначение»- указывается полная промышленная маркировка данного вида оборудования, изделия либо материала (например, «MTRS50»).

-«Завод-изготовитель» – указывается производитель данного вида оборудования, изделий либо материала (например, «Marshall Tufflex(США)»).

-«Ед. изм.» – указывается единица измерения количества данного вида оборудования, изделий либо материала (например, «шт.»).

-«Кол.» – указывается общее количество данного вида оборудования, изделий либо материала согласно единице измерения.

-«Примечание» – может указываться дополнительная информация (например, «допускается замена на аналогичный по согласованию с заказчиком»).

Текст во всех графах должен выравниваться по центру, кроме текста в графе «Наименование и техническая характеристика» – по левому краю (за исключением названий групп).

3. Все оборудование, изделия и материалы разбиваются на группы.

Название группы дается по центру строки в графе «Наименование и технические характеристики», подчеркивается (например, «Активное сетевое оборудование») и помещается непосредственно над спецификацией первого оборудования, изделия либо материала из группы.

4. Перечень заполняется в строго определенном порядке исходя из наименований оборудования, изделий и материалов с учетом разбиения на группы.

Сначала сортируются группы – по русскому алфавиту, а затем сортируется оборудование, изделия и материалы в группах – также по русскому алфавиту.

5. Группы должны разделяться пустыми строками и, кроме того, в таблицу можно вводить «резервные» пустые строки.
