2.2 Спектрометрия γ-излучения в ггм-с
Если в руде имеются примеси тяжелых элементов (Z>70), то в спектре рассеянного γ-излучения наблюдается провал (минимум), соответствующий К-скачку фотоэлектрического поглощения. Положение провала характерно для каждого элемента и может быть использовано для идентификации тяжелых элементов в рудах. Пример спектров γ-излучения 137Cs в свинцовой руде (однородная смесь песка и измельченной руды) показан на рисунке 2.2. Спектры измерены при толщине слоя и совмещены в области фотопика первичного излучения, так что различия между спектрами зависят только от Zэфф руды.
Рисунок 2.2 – Спектры рассеянного γ-излучения 137Cs в однородной свинцовой руде
Чтобы исключить влияние плотности и повысить чувствительность измерений, М. М. Соколов предложил спектральную модификацию ГГМ-С: регистрация длинноволновой (Е < 150÷200 кэВ) и коротковолновой (Е > 150÷200 кэВ) составляющих γ-поля, из которых первая зависит от Zэфф и плотности, а вторая – от плотности. Отношение будет зависеть от вещественного состава. Вместо можно регистрировать интегральную интенсивность γ-излучения, но при этом чувствительность метода к Zэфф несколько снижается.
Более подробная характеристика возможностей спектрометрии при анализе руд тяжелых элементов дана в таблице 2.1, где приведен параметр
, |
(2.1) |
где N0 – скорость счета в породе; N – скорость счета в свинцовой руде. Значение η пропорционально чувствительности измерений к содержанию тяжелого элемента.
Таблица - 2.1
Относительная скорость счета η в различных интервалах спектров 137Cs, кэВ в свинцовой руде
Содержание, % Pb |
50-200 |
200-400 |
400-600 |
50-600 |
0 |
1,00 |
1,00 |
1,00 |
1,00 |
0,2 |
1,16 |
1,09 |
1,00 |
1,14 |
4,0 |
2,28 |
1,28 |
1,06 |
1,86 |
8,0 |
3,26 |
1,58 |
1,10 |
2,44 |
100 |
14,80 |
5,40 |
2,35 |
8,86 |
В породах, состоящих из элементов с Z < 20 (например, угли различной зольности), характерным изменением спектра является смещение максимума многократного рассеяния в сторону более высокой энергии при увеличении Zэфф. Например, максимум в спектре рассеянного γ-излучения (точнее, тормозного рентгеновского излучения) 204Tl смещается от 45 кэВ в углях с нулевой зольностью до 95 кэВ в породе (зольность 100%). В этом случае определение Zэфф возможно двумя путями: измерением небольшого участка спектра и по отношению скоростей счета в двух энергетических интервалах в районе пика многократного рассеяния (40–70 кэВ и Е > 120 кэВ). Предпочтения заслуживает метод спектральных отношений.
По сравнению с регистрацией интегральной интенсивности спектрометрия дает следующие преимущества: значительное уменьшение плотностного эффекта и влияния каверн, улучшение дифференциации разреза и увеличение точности определения Zэфф (в интервале 6 – 12) примерно в 3,5 раза.
В Казахском филиале ВИРГа разработана методика спектрометрического ГГК-С на свинец при наличии в рудах бария, железа и других элементов с высоким атомным номером (М. М. Шварцман, И. П. Кошелев и др.). Каротаж выполняют прижимным 2π-зондом ГГК-С длиной 5–7 см с источником 75Se и детектором NaI(Tl). Регистрируют спектральную интенсивность γ-излучения в трех энергетических интервалах 75–85 кэВ (N1), 95–105 кэВ (N2) и 150–165 кэВ (N3). Для интерпретации используют два параметра:
|
(2.2) |
которые по-разному зависят от содержания в руде свинца, с одной стороны, и прочих элементов – с другой. Это легко понять, если обратиться к спектрам, изображенным на рисунке 2.2. Параметр η1 соответствует области характеристического рентгеновского излучения свинца, параметр η2 – области фотопоглощения. Для бария и других, более легких элементов оба параметра лежат в области фотопоглощения рассеянного γ-излучения. N3 служит внутренним стандартом для исключения влияния помех (переменной плотности, кавернозности стенок) аналогично рассмотренному выше способу отношений . Содержание свинца рассчитывают по измеренным значениям η1 и η2 с помощью построенной по экспериментальным данным номограммы.

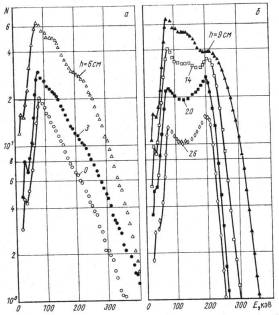

Рисунок 2.3 – Спектры рассеянного γ-излучения 137Cs в песчаной среде (ρ = 1,6 г/см3) в доинверсионной (а) и заинверсионной (б) областях зависимости (длина зонда R = 22 см; h – мощность воздушного промежутка между зондом и поверхностью среды)
В заключение рассмотрим особенности спектров рассеянного γ-излучения, регистрируемых инверсионными зондами. Во-первых, небольшая толщина поглощающего слоя (порядка длины свободного пробега) не обеспечивает накопления многократно рассеянных квантов и в спектре преобладают γ-кванты, рассеянные до трех раз, что влияет на характер спектра. Во-вторых, при малой энергии первичного γ-излучения (Е0 < 100÷150 кэВ) даже в хорошо рассеивающих средах наблюдается почти только однократно рассеянное γ-излучение. В-третьих, на спектр влияют геометрические условия измерений: если инверсия достигается за счет увеличения воздушного промежутка между зондом и поверхностью среды, то в спектре даже при большой энергии первичного излучения начинают преобладать γ-кванты, испытавшие однократное рассеяние на углы 45–1800 (рисунок 2.3).
