Задача №4.

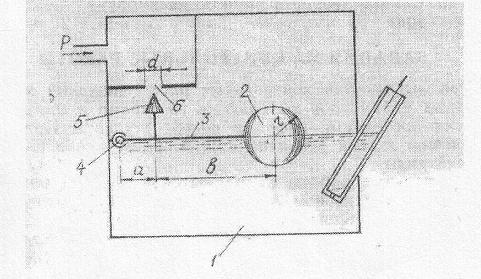

В поплавковой камере 1 карбюратора, помещен сферический поплавок 2 радиусом и весом Gп укреплённый с помощью рычага 3 на оси шарнира 4. Топливо (бензин плотностью =700 ) подаётся в камеру через игольчатый клапан 6 диаметром d, перекрываемый иглой 5, укреплённой на рычаге 3. Соотношение плеч рычага , вес иглы равен 0.4 Gп.
Клапан прерывает подачу топлива при погружении поплавка на глубину, равную радиусу поплавка. Определить давление p, при котором происходит через открытый клапан подача топлива в поплавковую камеру. Трение в шарнире и вес рычага не учитывать.
Заданные числовые значения параметров указаны в таблице 1.
Методические указания к решению:
Задача относится к разделу гидростатики и иллюстрирует применение закона Архимеда о подъёмной силе.
Находим объём поплавка:
Находим массу поплавка, т.к. поплавок погружён на величину равную радиусу поплавка, то:
а масса поплавка:
Находим подъёмную силу:
Составляем уравнение моментов сил относительно оси шарнира:
где Fдавл - сила давления на иглу клапана;
Gиг - вес иглы
Fпод - подъёмная (Архимедова) сила, действующая на поплавок.
Решаем это уравнение относительно силы Fдавл .
Далее, подставляя Fдавл в формулу
находим искомую величину
Задача №5.

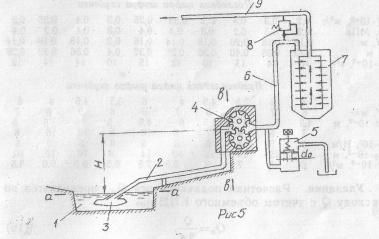

Масляный насос 4 системы смазки карбюраторного двигателя всасывает автомобильное масло плотностью из поддона картера 1 по трубке маслоприёмника 2, снабжённой фильтрующей сеткой 3. Из насоса масло по трубке 6 поступает в полнопоточный фильтр 7 и затем по главной масляной магистрали 9 – к подшипникам коленчатого вала и другим механизмам двигателя.
Рабочее давление в системе равно Для защиты системы от перегрузки давлением предусмотрен предохранительный клапан 5 диаметром . Перепускной клапан 8 поддерживает циркуляцию масла в системе в случае выхода из строя полнопоточного фильтра. Циркуляционный расход масла с учётом стабилизации давления в системе определён на основании теплового расчета двигателя и равен . Высота всасывания от уровня масла в поддоне до оси насоса – . Длина трубки маслоприёмника – 1, внутренний диаметр – . Коэффициент гидравлического сопротивления фильтрующей сетки - . Заданы также окружная скорость на внешнем диаметре шестерни насоса , модуль зацепления , число зубьев шестерни жёсткость и начальный натяг пружины предохранительного клапана 5. Объёмный КПД насоса , механический КПД . Вязкость жидкости . Определить производительность насоса , его рабочее давление и мощность, затрачиваемую на привод насоса , диаметры начальной , внешней окружности шестерён, высоту , и длину зуба , частоту вращения шестерён , а также диаметр , проходного отверстия предохранительного клапана и высоту открытия , при повышении давления на 10% и пропуске 50% расхода масла.
Методические указания к решению:
Расчётная подача насоса определяется по расходу с учётом объёмного КПД ;
Рабочее давление, развиваемое насосом:
где - вакуумное давление во всасывающей полости насоса, определяемое на основании уравнения Бернули. Уравнение Бернули составляется для контрольных сечений потока
. С учётом вентиляции картера давление масла в сечении равно атмосферному, а скорость жидкости в этом сечении равна нулю.
Из уравнения Бернули получаем:
где - коэффициент кинетической энергии;
– коэффициент сопротивления линии всасывания,
где - коэффициент гидравлического трения.
Коэффициент определяется по формулам:
где S - площадь поперечного сечения потока в трубопроводе - средняя скорость потока в трубопроводе,
Число Рейнольдса:
Мощность, затрачиваемая на привод масляного насоса, определяется по формуле:
При расчёте геометрических размеров шестерён насоса руководствуемся следующими зависимостями:
- диаметр начальной окружности
- диаметр внешней окружности
- высота зуба
частота вращения шестерен:
Из расчётной формулы производительности шестерёнчатого насоса определяется длина зуба :
Для определения диаметра проходного отверстия предохранительного клапана используем уравнение статического равновесия запорного элемента (без учёта сил трения):
– усилие пружины, передаваемое на клапан.
Из уравнения получаем:
При повышении давления на 10% клапан открывается на высоту x и 50% расхода масла, подаваемого насосом, сбрасывается в поддон. Высота поднятия клапана x определяется из формулы:
где . - коэффициент расхода предохранительного клапана.
Из уравнения получаем:
