Технические характеристики блока

Нормальными климатическими условиями эксплуатации блок а являются:

температура окружающего воздуха +20 ±5°С; относительная влажность воздуха - 60 ±15%; атмосферное давление - 84-107 кПа (630-800 мм.рт.ст.).

Электропитание блока осуществляется от стабилизированн ого источника питания базового шкафа УКТС напряжением +15В ±5% и +24В ±10%.

Параметры сигналов блока:

а) входные сигналы:

дискретный сигнал логическая "1" от +10 до +15,75В; дискретный сигнал логический "0" от 0 до +3В; потенциальный сигнал постоянного тока напряжением от +19,2 до +26,4В - наличие информации; потенциальный сигнал постоянного тока напряжением от 0 до 1,5В - отсутствие информации,

б) выходные сигналы: постоянного тока:

дискретный сигнал логическая "1" от +10 до +15,75В; дискретный сигнал логический "0" от 0 до 3В, постоянное напряжение без гальванического разделения:

- остаточное напряжение при суммарном токе до 0,15А не более 2,0В - наличие информации; - напряжение постоянного тока от +19,2 до +26,4В при токе утечки не более 0,1мА - отсутствие информации;

остаточное напряжение при суммарном токе до 50мА не более 1,5В - наличие информации; напряжение постоянного тока от +10 до +15,75В при токе

утечки не более 0,05мА - отсутствие информации; тип "сухой контакт" при токе до 500 мА.

Принцип работы блока

Принцип работы блока рассматривается с использованием функциональной схемы блока (Рис. 19.2.).

Блок контроля и формирования команд можно рассматривать как работу трех каналов:

канал "Срабатывание канала"; канал "Срабатывание защиты"; канал "Опробование".

Для того, чтобы сформировать сигнал "Срабатывание канала" на выходе блока, необходимо, чтобы сработало реле KF1, которое с воей контактной группой скоммутирует сигнал величиной +15В на к лемму ХВ10 и с помощью транзисторного усилителя, работающего по с хеме "открытый коллектор", позволит коммутировать сигнал от ис точника напряжения +24В через нагрузку, являющуюся входным сопротивлением потребителя или лампой мнемосхемы, через клемму ХТв2 или ХТв3 блока, "открытый" транзисторный ключ на общую шину ЭN. Срабатывание реле KF1 и параллельно работающего с ни м реле KF2 происходит при наличии:

любого сигнала на основном входе блока клеммах ХТв4 относительно ХТв1, или ХВ02, или ХТа6, или ХВ08; любого сигнала, разрешающего работу канала на входе блока

клеммах ХВ05 или ХТа5, или сигнала с "взведенного" триггера элемента (эл.) 7 при проведении опробования канала защиты.

223

Контролировать наличие разрешающего работу сигнала для каналов срабатывание и защита, а именно сигнала логической (лог.) "1" на выходе эл. 2 можно по световой индикации на лицевой панели б лока - это свечение светодиода "РАЗР", или по величине сигнала на выходе блока клеммах ХВ07 и ХТа1 соответственно дискретный сигнал лог. "1" величиной от +10 до +15,75В и остаточным напряжением при токе до 0,15А величиной не более 2,0В.

Формирование сигнала "Срабатывание защиты" на выходе блок а, выполняется контактными группами реле KF1, KF2, KF3 и КА при срабатывании этих реле.

Срабатывание реле KF1, KF2 происходит при наличии сигнала на основном входе блока и сигнала разрешение работы канала.

Реле КА срабатывает при сформированном сигнале "Срабатыв ание канала" на выходе любого другого из блоков БФК, участвующе го в канале, который контролирует технологический параметр, а именно наличие сигнала лог. "1" на любом входе блока клеммах ХВ16, или ХВ20, или ХВ22.

Реле KF3 срабатывает при замыкании нормально-разомкнутых контактов реле KF2 и КА, т.е. при срабатывании реле KF2 и КА. Реле КА и KF2 своими контактными группами коммутируют сигнал величиной +15В на клемму ХВ03 и с помощью транзисторного усилителя, работающего по схеме "открытый коллектор", позв оляют

коммутировать сигнал от источника напряжения +24В через на грузку, являющуюся входным сопротивлением потребителя или ламп ой мнемосхемы, через клемму ХТа9 или ХТв11 блока, "открытый" транзисторный ключ на общую шину ЭN, а так же формируют световую индикацию на лицевой панели блока в виде свечени я светодиода "СР. ЗАЩ". Так же этот сигнал при отсутствии сигн ала опробования (сигнала на выходе эл. 10) формирует сигнал "Отме на опробования" на выходе блока клеммах ХВ11, ХТа10 через эл. 11. Сигналы с клемм ХВ11 и ХТа10 формируются по схеме "открытый коллектор".

Коммутацию конкретного сигнала контактными группами ре ле следует оценивать с помощью функциональной или принципи альной электрической схемы.

При отсутствии всех сигналов "Срабатывание канала" с друг их БФК на входе блока клеммах ХВ16, ХВ20, ХВ22, невыполнении при этом опробования работы канала защиты, и срабатывании канала э того блока, на выходе эл. 9 формируется сигнал лог. "1", который с выдержкой времени в 1 секунду формирует на выходе блока клеммах ХВ12, ХТа8, ХТв8 сигнал "Ложное срабатывание канала" и в подтверждение этому происходит свечение светодиода "ЛОЖ .СРАБ" на лицевой панели блока.

При наличии сигнала "Срабатывание канала" на выходе любог о другого из блоков БФК, участвующих в канале, который контр олирует технологический параметр и при несработанном канале "Срабатывание канала" в этом блоке, а именно наличии сигнал а лог. "1" на любом из входов блока клеммах ХВ16, или ХВ20, или ХВ22 и отсутствии сигнала "Работа защиты разрешена", на выходе эл . 8 формируется сигнал лог. "1", который с выдержкой времени в 1 секунду формирует на выходе блока клеммах ХВ15 и ХТа2, сигна л "Неисправность" и в подтверждение этому происходит свечен ие светодиода "НЕИСПР" на лицевой панели блока.

Проверка канала защиты на работоспособность производит ся в режиме опробования от УВК, внешних устройств или вручную.

Опробование от УВК производится подачей сигнала напряже нием +24В на клемму ХТв6 относительно клеммы ХТа4 при этом должен быть сигнал "Проверка канала от внешних устройств" на вход е блока клемме ХТв5, которые вместе формируют сигнал лог. "1" на выход е эл. 3. Далее этот сигнал или два других любых сигнала на входе э л. 10 формируют на его выходе сигнал, который:

cнимает сигнал "Отмена опробования", если он имелся; приводит к срабатыванию реле KS, которое своей контактной группой коммутирует на выход блока клеммы ХВ09 и ХТа3 соответственно сигналы величиной +15В и +24В; формирует сигнал величиной +15В на выходе блока клемме

ХВ01 и с помощью транзисторного усилителя, работающего по

225

схеме "открытый коллектор", позволяет коммутировать сигна л от источника напряжения +24В через нагрузку, являющуюся входным сопротивлением потребителя или лампой мнемосхемы, через клемму ХТв2 или ХТв3 блока, "открытый" транзисторный ключ на общую шину ЭN;

формирует световую индикацию на лицевой панели блока в виде свечения светодиода "ОПРОБ".

При ручном опробовании должны отсутствовать все сигналы на входе блока клеммах ХВ16, ХВ20, ХВ22, должно быть получено разрешение на ручное опробование (наличие сигнала на входе блока кле мме ХВ06) и, воздействуя на кнопку "ПРОВ", "взводится" триггер эл. 7 ч ерез эл. 5. Триггер блокирует работу эл. 9, формирует сигнал на выхо де эл. 10 со всеми последующими сигналами, которые активизируютс я сигналом лог. "1" на выходе этого элемента, а так же формирует сигнал "Запуск выдержки времени при опробовании" на выходе блока клемме ХВ14.

При срабатывании любого из каналов других БФК эл. 1 формиру ет сигнал "сброса" триггера эл. 7, что прерывает режим опробова ния.

Отключение триггера можно выполнить сигналом, присутств ующим на входе блока клемме ХВ18, через эл. 6 при отсутствии сигнала на выходе эл. 5.

Различия между БФК2-У и БФК2-М

Общим различием для модернизированных блоков БФК2-М по отношению к БФК2-У является применение новой современной элементной базы блока при его изготовлении.

В БФК2-М имеется перемычка между клеммами А2, Б2, через котору ю осуществляется контроль о наличии блока в шкафу.

Сигнал "Срабатывание канала" на выходе блока БФК2-У формируется без сигнала "Работа защиты разрешена".

Блок БФК2-М имеет дополнительные реле KF2, KF3, КА, которые могут формировать дополнительный алгоритм в работе контактны х групп реле.

В БФК2-М имеется выходной сигнал и соответственно ему свет овая индикация на лицевой панели блока, именуемые "Неисправнос ть", в БФК2-У это же именуется "Несрабатывание".

Сигнал "Несрабатывание" блока БФК2-У (в БФК2-М это сигнал "Неисправность") формируется при срабатывании не мене дву х каналов других БФК, участвующих в канале контроля того же технологического параметра и несрабатывании канала это го блока.

Срабатывание канала защиты блока БФК2-У, в дополнение к усл овиям формирования канала защиты блока БФК2-М, требует обязател ьного срабатывания любого другого БФК, участвующего в канале ко нтроля того же технологического параметра.

После "взвода" триггера опробования в блоке БФК2-У его отмен а в ручном режиме по сигналу на клемме ХВ18 возможна только чер ез промежуток времени в 5 секунд.

Распайка разъемов блоков БФК2-У и БФК2-М одинаковая.

Функциональная схема блока БФК2-У представлена на Рис. 19.3.

227

Цели обучения

После изучения данного раздела обучаемые смогут:

1.Сформулировать назначение БФС.

2.Перечислить функции, выполняемые блоком.

3.Перечислить технические характеристики блока.

4.Объяснить принцип работы блока.

5.Указать на различия между ÁÔÑ-Ó è ÁÔÑ-Ì.

228

Назначение БФС

Блок фиксации срабатывания (БФС) предназначен для фиксац ии (запоминания) срабатывания защит и выдачи аварийного сиг нала на щит управления, в УЛУ.

На лицевой панели блока размещены устройства управления и индикации (Рис.20.1.).

В настоящее время на смену блокам БФС-У поступают модернизированные блоки БФС-М. Функции, выполняемые блока ми БФС-У и БФС-М, в основном одинаковые (об имеющихся различия х в блоках будет оговорено). Распайка разъемов блоков одина ковая.

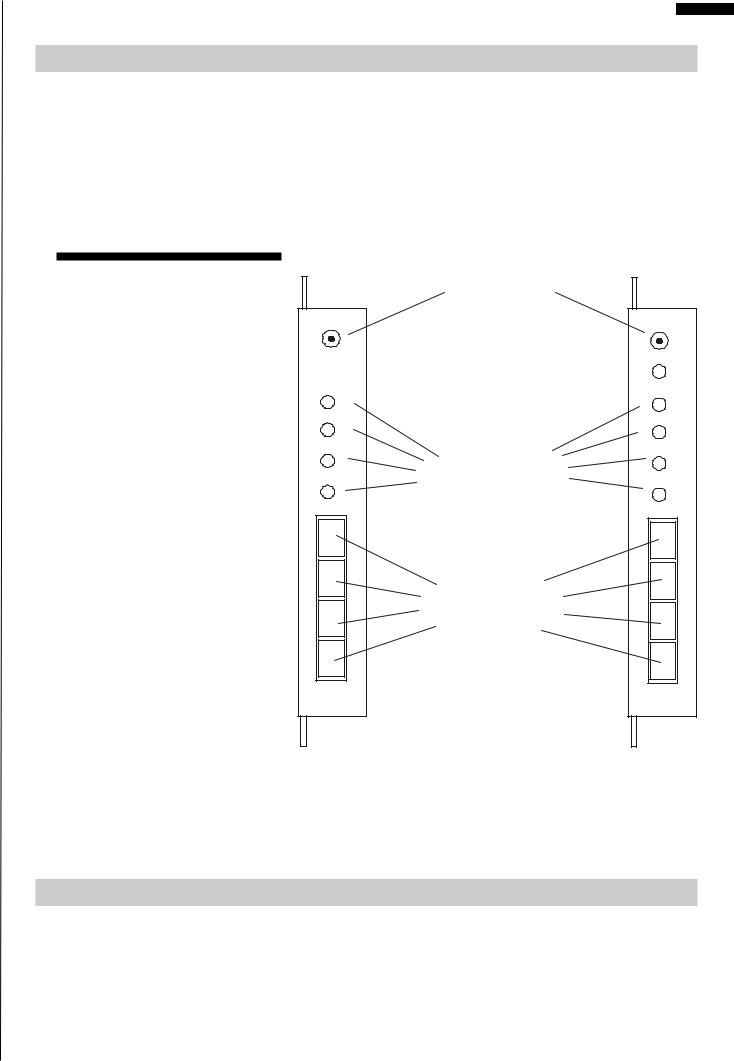

20.1. Лицевые панели блоков БФC

Гнездо "ЭN"

Функции, выполняемые блоком

БФС позволяет реализовать следующие функции: 1). Фиксировать (запоминать) срабатывания защит. 2). Выдавать аварийный сигнал на щит управления.

3). Формировать световую сигнализацию при срабатывании за щит.

Обеспечивается взаимозаменяемость блоков без выдачи ло жных команд и сигналов.

229

Технические характеристики блока

Нормальными климатическими условиями эксплуатации блок а являются:

температура окружающего воздуха +20 ±5°С; относительная влажность воздуха - 60 ±15%; атмосферное давление - 84-107 кПа (630-800 мм.рт.ст.).

Электропитание блока осуществляется от стабилизированн ого источника питания базового шкафа УКТС напряжением +15В ±5% и +24В ±10%.

Параметры сигналов блока:

а) входные сигналы:

дискретный сигнал логическая "1" от +10 до +15,75В; дискретный сигнал логический "0" от 0 до +3В; потенциальный сигнал постоянного тока напряжением от +19,2 до +26,4В - наличие информации; потенциальный сигнал постоянного тока напряжением от 0 до 1,5В - отсутствие информации,

б) выходные сигналы: постоянного тока:

- дискретный сигнал логическая "1" от +10 до +15,75В; - дискретный сигнал логический "0" от 0 до 3В,

постоянное напряжение без гальванического разделения:

- остаточное напряжение при суммарном токе до 0,15А не более 2,0В - наличие информации; - напряжение постоянного тока от +19,2 до +26,4В при токе утечки не более 0,1мА - отсутствие информации.

Принцип работы блока

Принцип работы блока рассматривается с использованием функциональной схемы блока (Рис. 20.2.).

Блок фиксации срабатывания защит состоит из четырех иден тичных каналов, каждый из которых может контролировать группу из четырех источников сигнала. Блок позволяет осуществлять общий за прет на фиксацию сигналов о срабатывании защит и общий сброс фиксации сигналов срабатывания защит. Сброс зафиксирова нного сигнала (что защита сработала), можно производить и с помо щью индивидуальных кнопок, расположенных на лицевой панели б лока. Получить информацию о том, что канал зафиксировал срабаты вание

защиты, можно по свечению светодиодов, расположенных на л ицевой панели блока. Каждому каналу соответствует свой светодио д.

На примере одного канала рассмотрим работу блока.

Наличие дискретного сигнала логическая (лог.) "1" величиной от +10 до +15,75В на любом из входов блока клеммах ХВ18, или ХВ20, или ХВ21, или ХВ22 формирует на выходе элемента (эл.) 1 сигнал лог. "1", который через эл. 6 формирует на выходе блока клемме ХВ12 дискретный сигнал лог. "1" величиной от +10 до +15,75В. Элемент 6 осуществляет контроль наличия сигнала от сработанной за щиты по всем четырем каналам и, при наличии на любом входе блока сигнала от технологической защиты, формируется сигнал "Срабатывание любой из защит" на выходе блока.

При работе блока в принципиальных электрических схемах м ожет возникнуть необходимость запрета на прохождение сигнал а от защиты на его фиксацию.
