2.5. План перекрытий и покрытий

1. На планах перекрытий и покрытий необходимо: показывать сплошными тонкими линиями (0,2 мм) контуры стен здания в соответствии с этажными планами без оконных проемов, так же вентиляционные каналы (если они есть) колонны, прогоны, ригели, расклад плит перекрытий (покрытий), их крепление между собой и к стенам с помощью анкеров.

Наносить координационные оси несущих стен и расстояние между ними, размеры вентиляционных и дымовых каналов. Размеры через 12 ... 16 мм (первый) и через 6 ... 8 мм (последующие). Диаметр кружков 6 ... 8 мм, высота цифр в кружках 5 мм.

Марки элементов наносить на полках - выносках. Если несколько элементов однотипны, то им присваивают одинаковый порядковый номер и наносят на общей полке линий - выноске.

Над изображением прописными буквами шрифтом 7 выполнить надпись по типу: «План перекрытий (покрытий)» с наклоном 75°. Надпись подчеркнуть тонкой линией, под ней обозначить масштаб шрифтом 3,5 не подчеркивая его.

Ведомость перемычек

Рис. 2.4. Пример выполнения ведомости перемычек

Рис. 2.5. Пример выполнения плана фундаментов

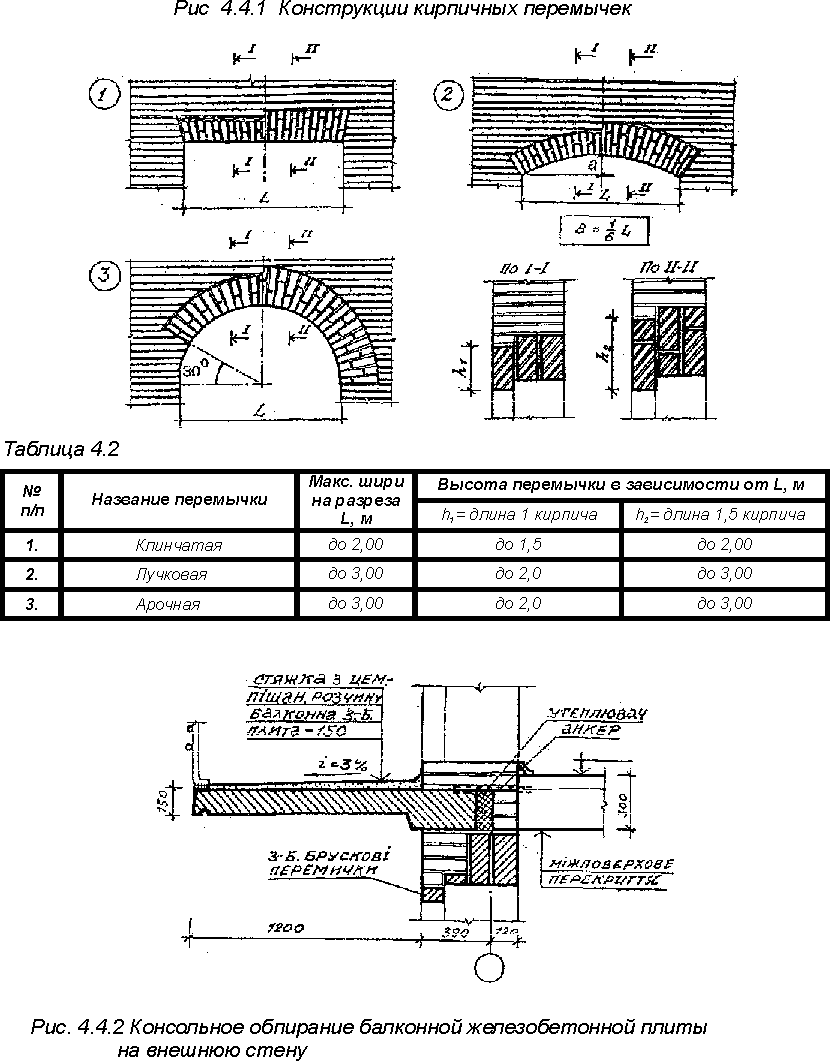

Рис. 2.6. Конструкции каменных перемычек

Таблица 2.6.

Параметры каменных перемычек

№ п/п	Название перемычки	Максимальная ширина разреза L, м	Высота перемычки в зависимости от L, м
			h1 = длина 1 кирпича	h2 = длина 1,5 кирпича
1	Клинчатая	до 2,00	до 1,5	до 2,00
2	Лучковая	до 3,00	до 2,0	до 3,00
3	Арочная	до 3,00	до 2,0	до 3,00

2.6. Планы полов

1. На планах полов следует: показывать сплошными тонкими линиями контуры стен здания в соответствии с этажными планами.

2. Наносить координационные оси несущих стен, проставив между ними через 12 ... 16 мм и номера осей через 6 ... 8 мм до центра кружков от размеров.

Диаметр кружков 6 ... 8 мм, высота цифр в кружках 5мм.

З. В помещениях в кружках диаметром 5 мм обозначается цифрой тип пола, а также приводится экспликация полов.

4. Над изображением прописными буквами (шрифт 7) выполнить надпись «План полов», слово «Экспликация» - шрифтом 5, надпись не подчеркивать.

5. Пример экспликации полов приведен в таблице 2.8.

Таблица 2.7.

Экспликация полов

* Тип пола по рабочим чертежам

**При применении типовой конструкции пола приводят только

дополнительные данные

Таблица 2.8.

Пример выполнения экспликации полов

№ помещ.по плану	Тип пола	Конструкция пола	Материал слоя	Площадь, м2
1,5	1		1.Доска 40 мм. 2.Слой антисептика и горячего битума 3. Лаги 60 – 80 мм. 4. Уплотнённый грунт основания.	148.08
6	2		1. Линолеум 2. Цем. - песчан. раствор марки 200 3. Бетон марки 100 4. Уплотненный грунт основания	61.12
2, 3, 4, 7	3		1. Керамическая плитка 10 мм 2. Цементно-песчаный раствор 15 мм 3. Бетон 80 мм 4. Грунт.	39.05
