5.3. Мощные выходные усилители на биполярных транзисторах

Мощные усилители на биполярных транзисторах широко используются в устройствах управления электродвигателями, заслонками и другими элементами систем автоматического управления технологическими процессами. Как правило, они включаются на выходе цифроаналоговых преобразователей, на которые в свою очередь подаются управляющие сигналы от микроконтроллеров. Принципиальная схема усилителя мощности приведена на рис.5.3.

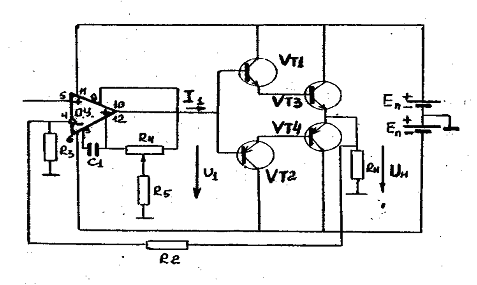

Рис.5.3.Принципиальная схема усилителя мощности

Усилитель мощности состоит из операционного усилителя (ОУ) и оконечного комплементарного эмиттерного повторителя, включенного по схеме Дарлингтона на транзисторах VTI, VT2, VT3, VT4В рассматриваемом усилителе входной сигнал подается на неинвертирующий вход операционного усилителя. С выхода операционного усилителя сигнал подается на эмиттеры транзисторов VT1 и VT2.Питание усилителя осуществляется от двух источников питания +Еп и –Еп. Усилитель охвачен отрицательной обратной связью через резисторы R2 и R4.

5.4. Полевые канальные транзисторы с управляющим р-п переходом

Усиление сигналов в полевых транзисторах основано на управлении током основных носителей, протекающих в полупроводнике.

Устройство полевого транзистора с управляющем «р-п» переходом показано на рис 5.4.

Рис.5.4. Устройство полевого канального транзистора

с затвором на основе»р-п» перехода

Транзистор имеет три электрода: исток, сток и затвор. В полевых канальных транзистора напряжение сигнала, подаваемое между затвором и истоком, Uвх=Uзи управляет (изменяя эффективное сечение или удельную проводимость полупроводника) током источника питания, протекающим через полупроводник стока к истоку.В канальных полевых транзисторах это достигается изменением эф­фективного сечения проводящего канала с помощью обратно-смещённого р-n пере­хода.

При этом требующаяся мощность управляющего сигнала значительно меньше мощности электрического тока, протекающего в цепи сток-исток. Управляющая (входная) цепь практически не потребляет тока, так как представляет собой р-n переход, смещенный в область обратных напряжений.

В зависимости от электропроводности материала полупроводника, полевые транзисторы подразделяются на транзисторы с каналами «р» и «п» типов.На рис5.5. приведена схема включения полевого канального транзистора.

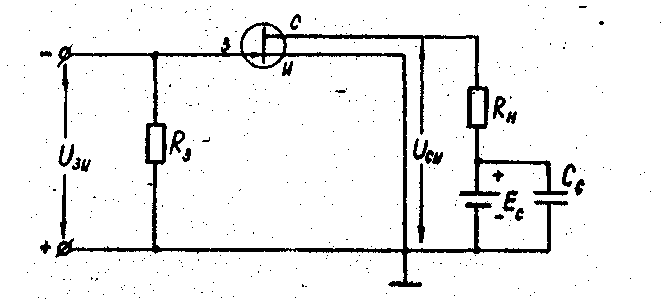

Рис.5.5. Схема включения полевого канального транзистора

5.5. Мдп-транзиторы с изолированным затвором и индуцированным проводящим каналом

Транзисторы с индуцированным проводящем п-каналом изготавливаются монокристаллической полупроводниковой подложке р-типа. Устройство МДП-транзистора показано на рис.5.6.

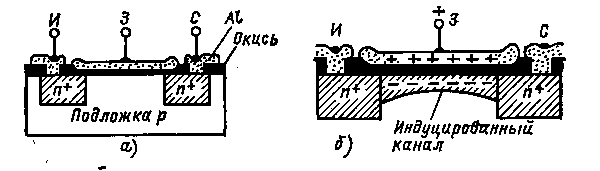

Рис.5.6. Устройство полевого транзистора с изолированным

затвором и индуцированным «п» проводящим каналом

Транзистор выполнен на подложке из кремния типа «р» (см рис. 5.6 а). В поверхностном слое подложки формируется две области обогащенные электронами (области п+). Омические контакты соединяют эти области с двумя выводами из поликремния: истоком (обозначен на рисунке буквой «и») и стоком (обозначен на рисунке буквой «с»).

Затвор обозначен буквой «з» и подложка разделенные тонким изолирующим слоем двуокиси кремния. При этом образуется входной МДП-конденсатор.

Действие транзистора иллюстрируется рис. 5.6.б. Электрическое поле, создаваемое положитель­ным потенциалом затвора, индуцирует соответствующий отрицатель­ный заряд в полупроводнике подложки, которая служит как бы второй пластиной конденсатора. При возрастании положительного напря­жения, приложенного к затвору, в области подложки между истоком и стоком образуется инверсионный слой с электронной проводимостью «п» проводящий канал. Через этот индуцирован­ный канал типа «п» может протекать ток от стока к истоку. Чем больше напряжение на затворе, тем больше поперечное сечение индуциро­ванного канала и, следовательно, больший ток протекает между истоком и стоком. Иначе говоря, величиной тока стока можно управлять путем изменения потенциалов на затворе.
