15.168. После завершения работ по монтажу БТД и муфты АРУ, засыпки траншеи и котлованов произвести проверку характеристик устройств АРУ. Проверка производится с муфт АРУ. Характеристики должны соответствовать данным табл. 15.9 и зафиксированы в протоколе. В дополнение к данной проверке следует произвести сравнение средних величин сопротивлений (Rcp) однотипных термодатчиков в пределах секции ОУП - ОУП. Допустимый разброс Rcp на НУП не должен превышать 20 Ом для летнего периода времени и 30 Ом для зимнего. На НУП с резко отличающимися значениями Rcp необходимо проверить правильность закопки или заменить БТД.

Сопротивление изоляции между парами смонтированного кабеля АРУ, измеренное на контактах муфты АРУ, должно быть не менее 100 МОм.

Т а б л и ц а 15.9

Значения величин сопротивления термодатчиков в зависимости от температуры грунта

Устройства АРУ для системы передачи К-60П

15.169. Изложенные ниже требования по монтажу устройств грунтовой АРУ на НУП системы передачи К-60П распространяются на внутризоновые симметричные высокочастотные кабели с кордельно-полистирольной изоляцией типа МКС.

15.170. В качестве соединительного кабеля между БТД и муфтой АРУ (боксом, муфтой ГМС) должен прокладываться кабель того же типа, что проложен на линии. Если на линии проложен кабель в алюминиевой или стальной

505

База нормативной документации: www.complexdoc.ru

гофрированной оболочке, для АРУ следует применять кабель в свинцовой оболочке.

15.171. Длина соединительного кабеля (от БТД до муфты АРУ) не должна превышать 10 м (определяется проектом). Глубина заложения БТД должна быть такой же, как проектная глубина прокладки линейного кабеля.

15.172. До начала работ соединительный кабель, БТД и муфта АРУ должны быть проверены на соответствие их электрических характеристик установленным нормам.

15.173. Для монтажа соединительного кабеля с БТД необходимо:

а) разделать конец кабеля согласно рис. 15.56. На расстоянии 510 мм от конца наложить бандаж на наружный покров кабеля. Смотать пряжу в рулончики (не обрезая) и временно прикрепить. На расстоянии 490 мм от конца наложить временный бандаж из медной проволоки на бронеленты, размотать их, не обрезая, и временно укрепить. Удалить подброневой покров. Очистить свинцовую оболочку. На расстоянии 375 мм от конца удалить свинцовую оболочку;

Рис. 15.56. Разделка кабеля для монтажа БТД системы передачи К-60П:

1 - пряжа, 2 - бронеленты; 3 - оболочка, 4 - жилы

б) на расстоянии 10 мм от места среза оболочки наложить бандаж из ниток на поясную изоляцию и оборвать ее около бандажа. Каждую четверку обмотать лентой из кабельной бумаги шириной 15 - 20 мм, которую на конце закрепить нитками;

в) надвинуть каркас на разделанный конец кабеля так, чтобы расстояние между концом патрубка и бандажом на наружном покрове было 55 мм, а плата с установленными на ней термодатчиками находилась в горизонтальном положении.

506

База нормативной документации: www.complexdoc.ru

При этом автотрансформаторы должны быть расположены по четыре сверху и снизу;

г) припаять патрубок каркаса к свинцовой оболочке припоем ПОССу-30-2;

д) уложить четверки так, чтобы красная и зеленая расположились вдоль верхнего ряда, а желтая и синяя - вдоль нижнего; снять бумажные ленты с четверок; расположить и обрезать жилы по стрипсам. Удалить изоляцию с жил на длине 10 мм, обмотать каждую пару полиэтиленовой лентой с 50 %-ным перекрытием, залудить концы и припаять к стрипсам припоем ПОССу-61-0,5;

е) измерить характеристики кабеля с включенными термодатчиками, которые должны соответствовать установленным нормам;

ж) обмотать каркас с припаянными жилами двумя слоями кабельной бумаги с 50 %-ным перекрытием; между слоями уложить паспорт (форма 15.2), обмотку закрепить нитками;

з) надвинуть на каркас стакан термоблока и спаять его с крышкой припоем ПОССу-30-2 (рис. 15.57). Проверить герметичность стального корпуса термоблока, для чего: впаять вентиль в конец кабеля, накачать кабель вместе с термоблоком осушенным воздухом и опустить блок в воду на 5 мин (или покрыть мыльной пеной). При отсутствии пузырьков блок считается герметичным;

и) покрыть стальной корпус термоблока и оголенную часть кабеля двумя слоями битумно-резиновой мастики, чередующимися с обмоткой полиэтиленовой пленкой. Поверх второго слоя пленки наложить третий слой мастики. Обмотать кабель ранее размотанными бронелентами с захватом патрубка крышки корпуса; излишек лент обрезать и концы их закрепить над патрубком проволочным бандажом; восстановить наружный покров из пряжи и также закрепить его бандажом.

Рис. 15.57. Монтаж БТД системы передачи К-60П:

507

База нормативной документации: www.complexdoc.ru

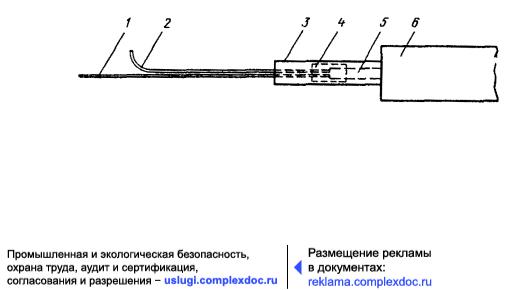

1 - соединительный кабель; 2 - припайка патрубка; 3 - крышка с патрубком; 4 - каркас для крепления платы с термодатчиками; 5 - термодатчик; 6 - стальной стакан

15.174. Отрыть траншею на расстоянии 7,7 м от НУП по трассе линейного кабеля, и уложить рядом с ним соединительный кабель с термоблоком.

15.175. Разделать конец кабеля, закрепив наружный покров и броню проволочными бандажами, удалить подброневые покровы, очистить свинцовую оболочку и ввести кабель в цистерну через указанный в рабочих чертежах вводный патрон. Заделать вводный патрон так же, как при вводе магистрального кабеля. Температура массы при заливке защитного кожуха не должна превышать 80 - 85 °С.

15.176. Засыпать ранее отрытую траншею с уложенными кабелями и термоблоком.

15.177. Для монтажа соединительного кабеля с муфтой АРУ необходимо:

а) выполнить работы, изложенные в п. 15.166, а - г;

б) надвинуть на контактные проволоки колодки медные гильзы с продольным разрезом размером 3×4×20 мм;

в) подготовить из провода марки МГШДЛ-0,35 четырех расцветок, соответствующих расцветке жил кабеля, отрезки длиной 80 мм (по четыре куска каждой расцветки); зачистить каждый отрезок с одной стороны на 30, а с другой - на 15 мм. Конец, оголенный от изоляции на 30 мм, залудить и приложить к жиле первой пары соединительного кабеля (расцветка должна быть одинаковой). Свести встык жилу кабеля и приложенный к ней выводной провод с контактным проводом колодки муфты, надвинуть на место стыка медную разрезную гильзу и обжать ее по краям; пропаять сросток трубчатым припоем ПОССу-61-0,5. Надвинуть на сросток изолирующую полиэтиленовую гильзу до упора в гильзу колодки (рис. 15.58). Аналогично распаять остальные жилы соединительного кабеля;

Рис. 15.58. Вывод провода МГШДЛ-0,35 для включения элементов симметрирования в муфте АРУ:
