- •ПРЕДИСЛОВИЕ
- •РАЗДЕЛ 1
- •ОБЩИЕ ПОЛОЖЕНИЯ
- •ОБЩИЕ УКАЗАНИЯ
- •ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
- •КЛАССИФИКАЦИЯ
- •ОСНОВНЫЕ ТРЕБОВАНИЯ К КАБЕЛЬНЫМ ЛИНИЯМ СВЯЗИ
- •РАЗДЕЛ 2
- •ОРГАНИЗАЦИЯ И ПРОВЕДЕНИЕ ПОДГОТОВИТЕЛЬНЫХ РАБОТ
- •ОБЩИЕ УКАЗАНИЯ
- •ПРОЕКТ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
- •РАЗРАБОТКА ПРОЕКТА ПРОИЗВОДСТВА РАБОТ
- •ПОДГОТОВКА МЕХАНИЗМОВ
- •ПОДГОТОВКА АВТОТРАНСПОРТА
- •МАТЕРИАЛЬНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
- •ПОДГОТОВКА ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ
- •ОБЕСПЕЧЕНИЕ НЕТИПОВЫМИ КОНСТРУКЦИЯМИ
- •ОПРЕДЕЛЕНИЕ ПОТРЕБНОСТИ В РАБОЧИХ КАДРАХ
- •ДИСЛОКАЦИЯ ОРГАНОВ УПРАВЛЕНИЯ СТРОИТЕЛЬСТВОМ
- •РАЗДЕЛ 3
- •ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ТЕХНОЛОГИИ И ОРГАНИЗАЦИИ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ
- •ОБЩИЕ УКАЗАНИЯ
- •ОРГАНИЗАЦИЯ ПРОИЗВОДСТВЕННЫХ ПОДРАЗДЕЛЕНИЙ
- •ОБЯЗАННОСТИ И СОСТАВ ПРОИЗВОДСТВЕННЫХ ПОДРАЗДЕЛЕНИЙ
- •Бригада (звено) по проверке и подготовке кабеля и оборудования
- •Звено по разбивке трассы и ее фиксации
- •Механизированная колонна (бригада) по устройству просек
- •Бригада по выполнению сложных переходов и нетиповых работ
- •Механизированная колонна по прокладке кабеля
- •Бригада по разработке траншей и прокладке кабеля (проводов) вручную
- •Бригада по строительству кабельной канализации
- •Звено по проверке и сдаче в монтаж проложенного кабеля
- •Бригада по строительству НУП
- •Бригада по выполнению прочих работ
- •МОНТАЖНО-ИЗМЕРИТЕЛЬНЫЙ УЧАСТОК
- •ОСНОВНЫЕ ОБЯЗАННОСТИ ДОЛЖНОСТНЫХ ЛИЦ ПРОРАБСКОГО УЧАСТКА
- •ОСНОВНЫЕ ОБЯЗАННОСТИ ЗАКАЗЧИКОВ И ПОДРЯДНЫХ ОРГАНИЗАЦИЙ
- •РАЗДЕЛ 4
- •РАЗМЕЩЕНИЕ И ПОДГОТОВКА КАБЕЛЬНЫХ ПЛОЩАДОК НА ТРАССЕ
- •ПРИЕМКА КАБЕЛЯ И ЛИНЕЙНО-КАБЕЛЬНЫХ ИЗДЕЛИЙ НА РАЗГРУЗОЧНЫХ ПУНКТАХ
- •ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ И ТРАНСПОРТНЫЕ РАБОТЫ
- •ПРОВЕРКА КАБЕЛЯ, ОБОРУДОВАНИЯ, АРМАТУРЫ (ВХОДНОЙ КОНТРОЛЬ)
- •РЕМОНТ КАБЕЛЯ
- •ГРУППИРОВАНИЕ КАБЕЛЕЙ И ПУПИНОВСКИХ ЯЩИКОВ
- •РАЗДЕЛ 5
- •ЗЕМЛЯНЫЕ РАБОТЫ. УСТРОЙСТВО ПРОСЕК
- •ОБЩИЕ УКАЗАНИЯ
- •ПЛАНИРОВКА И ПОДГОТОВКА ТРАССЫ
- •РЫТЬЕ ТРАНШЕЙ И КОТЛОВАНОВ
- •КРЕПЛЕНИЕ СТЕН ТРАНШЕЙ И КОТЛОВАНОВ
- •ЗАСЫПКА ТРАНШЕЙ И КОТЛОВАНОВ
- •РЕКУЛЬТИВАЦИЯ ЗЕМЕЛЬ
- •ПРОТИВОЭРОЗИОННЫЕ МЕРОПРИЯТИЯ
- •УСТРОЙСТВО ПРОСЕК
- •РАЗДЕЛ 6
- •ПРОКЛАДКА ПОДЗЕМНЫХ КАБЕЛЕЙ
- •ОБЩИЕ УКАЗАНИЯ
- •РАЗБИВКА ТРАССЫ
- •ПРОКЛАДКА КАБЕЛЯ КАБЕЛЕУКЛАДЧИКАМИ
- •СОВМЕСТНАЯ ПРОКЛАДКА КАБЕЛЯ И ЗАЩИТНЫХ ПРОВОДОВ
- •РАЗМОТКА И ПРОКЛАДКА КАБЕЛЯ В ТРАНШЕЮ
- •УСТРОЙСТВО ПЕРЕХОДОВ ЧЕРЕЗ АВТОМОБИЛЬНЫЕ И ЖЕЛЕЗНЫЕ ДОРОГИ
- •ОСНОВНЫЕ ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЯ В КАБЕЛЬНОЙ КАНАЛИЗАЦИИ
- •ПРОКЛАДКА КАБЕЛЕЙ ПО МОСТАМ
- •ПОДВЕСКА КАБЕЛЕЙ
- •ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ С ПОКРОВАМИ ШЛАНГОВОГО ТИПА
- •ОСОБЕННОСТИ ПРОИЗВОДСТВА РАБОТ В ГОРНЫХ УСЛОВИЯХ
- •ОСОБЕННОСТИ ПРОИЗВОДСТВА РАБОТ В РАЙОНАХ ВЕЧНОЙ МЕРЗЛОТЫ
- •ОРГАНИЗАЦИЯ И МЕХАНИЗАЦИЯ РАБОТ В РАЙОНАХ ВЕЧНОЙ МЕРЗЛОТЫ
- •ПРОВЕРКА КАБЕЛЯ ПОСЛЕ ПРОКЛАДКИ
- •РАЗДЕЛ 7
- •ПРОКЛАДКА КАБЕЛЕЙ НА ПЕРЕХОДАХ ЧЕРЕЗ РЕКИ И ВОДОЕМЫ
- •ОБЩИЕ УКАЗАНИЯ
- •ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
- •СПОСОБЫ ПРОКЛАДКИ И ЗАГЛУБЛЕНИЯ КАБЕЛЕЙ
- •ПРОКЛАДКА КАБЕЛЯ ЧЕРЕЗ ВОДНЫЕ ПРЕГРАДЫ НОЖЕВЫМ КАБЕЛЕУКЛАДЧИКОМ
- •ПРЕДВАРИТЕЛЬНАЯ РАЗРАБОТКА ПОДВОДНЫХ ТРАНШЕЙ
- •ПРОКЛАДКА КАБЕЛЯ С ПЛАВСРЕДСТВ ИЛИ ВРУЧНУЮ В ГОТОВЫЕ ТРАНШЕИ
- •ЗАСЫПКА ПОДВОДНЫХ ТРАНШЕЙ
- •УКРЕПЛЕНИЕ ПОДВОДНЫХ КАБЕЛЕЙ В БЕРЕГАХ
- •БЕРЕГОУКРЕПИТЕЛЬНЫЕ РАБОТЫ
- •ОГРАЖДЕНИЕ ПОДВОДНЫХ КАБЕЛЬНЫХ ПЕРЕХОДОВ
- •РАЗДЕЛ 8
- •ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ КАБЕЛЕЙ
- •ОБЩИЕ УКАЗАНИЯ
- •ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ
- •ПРИЕМКА ПРОЛОЖЕННОГО КАБЕЛЯ В МОНТАЖ
- •НУМЕРАЦИЯ УСИЛИТЕЛЬНЫХ (РЕГЕНЕРАЦИОННЫХ) ПУНКТОВ КОНЦОВ КАБЕЛЯ, ШАГОВ ПУПИНИЗАЦИИ, КАБЕЛЕЙ В ТРАНШЕЕ, МУФТ, ПАР И ЧЕТВЕРОК КАБЕЛЯ
- •РЫТЬЕ КОТЛОВАНОВ И ПОДГОТОВКА РАБОЧЕГО МЕСТА
- •ПРОВЕРКА КАБЕЛЯ ПЕРЕД МОНТАЖОМ
- •ПОДГОТОВКА И РАЗДЕЛКА КОНЦОВ КАБЕЛЯ
- •ПЕРЕПАЙКА БРОНИ, УСТАНОВКА И ЗАЛИВКА ЗАЩИТНОЙ МУФТЫ
- •УСТАНОВКА ЗАМЕРНОГО СТОЛБИКА И ЗАСЫПКА КОТЛОВАНА
- •ОСОБЕННОСТИ МОНТАЖА КАБЕЛЕЙ В КОЛОДЦАХ КАБЕЛЬНОЙ КАНАЛИЗАЦИИ
- •РАЗДЕЛ 9
- •МОНТАЖ КОАКСИАЛЬНЫХ КАБЕЛЕЙ
- •ОБЩИЕ УКАЗАНИЯ
- •МОНТАЖ КАБЕЛЯ ТИПА КМ-4
- •МОНТАЖ МАЛОГАБАРИТНОГО КОАКСИАЛЬНОГО КАБЕЛЯ ТИПА МКТ-4
- •ОСОБЕННОСТИ МОНТАЖА МАЛОГАБАРИТНОГО КОАКСИАЛЬНОГО КАБЕЛЯ С ИЗОЛИРУЮЩИМИ ВТУЛКАМИ
- •МОНТАЖ КОМБИНИРОВАННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ТИПА КМ-8/6
- •ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ ТИПА КМ-8/6 ЗАРУБЕЖНОГО ПРОИЗВОДСТВА ФИРМЫ KWO
- •МОНТАЖ ОДНОКОАКСИАЛЬНОГО КАБЕЛЯ ТИПА ВКПАП-2,1/9,7
- •ОСОБЕННОСТИ МОНТАЖА МУФТ НА ПОДВЕСНОМ КАБЕЛЕ МАРКИ ВКПАШпТ
- •РАЗДЕЛ 10
- •МОНТАЖ СИММЕТРИЧНЫХ КАБЕЛЕЙ
- •ОБЩИЕ УКАЗАНИЯ
- •МОНТАЖ КАБЕЛЯ В ПРЯМЫХ МУФТАХ
- •МОНТАЖ СИММЕТРИРУЮЩИХ МУФТ
- •МОНТАЖ КОНДЕНСАТОРНЫХ МУФТ НА НИЗКОЧАСТОТНОМ КАБЕЛЕ
- •СРАЩИВАНИЕ НИЗКОЧАСТОТНЫХ ЭКРАНИРОВАННЫХ ПАР И ЧЕТВЕРОК
- •ОСОБЕННОСТИ МОНТАЖА ВЫСОКОЧАСТОТНЫХ СИММЕТРИЧНЫХ КАБЕЛЕЙ
- •СРАЩИВАНИЕ ЭМАЛИРОВАННЫХ ЖИЛ
- •УСТАНОВКА И МОНТАЖ ПУПИНОВСКИХ ЯЩИКОВ
- •УСТАНОВКА И МОНТАЖ УДЛИНИТЕЛЕЙ
- •РАЗДЕЛ 11
- •МОНТАЖ МЕТАЛЛИЧЕСКИХ ОБОЛОЧЕК КАБЕЛЕЙ
- •ОБЩИЕ УКАЗАНИЯ
- •МОНТАЖ СВИНЦОВЫХ ОБОЛОЧЕК
- •ОСОБЕННОСТИ МОНТАЖА СВИНЦОВОЙ МУФТЫ НА КАБЕЛЕ ТИПА КМ-8/6
- •МОНТАЖ АЛЮМИНИЕВЫХ ОБОЛОЧЕК
- •Монтаж алюминиевой оболочки клеевым методом
- •Монтаж алюминиевой оболочки методом опрессования
- •Особенности монтажа алюминиевой оболочки методом опрессования в симметрирующих муфтах
- •Монтаж алюминиевой оболочки методом горячей пайки
- •МОНТАЖ СТАЛЬНЫХ ГОФРИРОВАННЫХ ОБОЛОЧЕК
- •ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ В АЛЮМИНИЕВОЙ ОБОЛОЧКЕ И СТАЛЬНОЙ ГОФРИРОВАННОЙ БРОНЕ ТИПА МКСАСтпШп
- •ЗАДЕЛКА КОНЦОВ КАБЕЛЕЙ В МЕТАЛЛИЧЕСКИХ ОБОЛОЧКАХ
- •РАЗДЕЛ 12
- •ВОССТАНОВЛЕНИЕ ЗАЩИТНЫХ ИЗОЛИРУЮЩИХ ПОКРОВОВ НА КАБЕЛЯХ В МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКЕ
- •ОБЩИЕ УКАЗАНИЯ
- •ВОССТАНОВЛЕНИЕ ИЗОЛИРУЮЩИХ ПОКРОВОВ ПРИ ПОМОЩИ ТЕРМОУСАЖИВАЕМЫХ ТРУБОК (ТУТ)
- •ВОССТАНОВЛЕНИЕ ИЗОЛИРУЮЩИХ ПОКРОВОВ ПРИ ПОМОЩИ ТУТ И ПОЛИЭТИЛЕНОВЫХ ДЕТАЛЕЙ - КОМБИНИРОВАННЫЙ СПОСОБ
- •ОСОБЕННОСТИ УСТАНОВКИ КИП ПРИ ИСПОЛЬЗОВАНИИ ТУТ
- •ВОССТАНОВЛЕНИЕ ИЗОЛИРУЮЩИХ ПОКРОВОВ ПРИ ПОМОЩИ МНОГОСЛОЙНОЙ ОБМОТКИ СРОСТКА ПЛАСТМАССОВЫМИ ЛЕНТАМИ С ПРОМАЗКОЙ КОМПАУНДОМ ЛПК (ХОЛОДНЫЙ СПОСОБ)
- •ВОССТАНОВЛЕНИЕ ИЗОЛИРУЮЩИХ ПОКРОВОВ ПРИ ПОМОЩИ ПОЛИЭТИЛЕНОВЫХ ДЕТАЛЕЙ (ГОРЯЧИЙ СПОСОБ)
- •РЕМОНТ ПЛАСТМАССОВЫХ ШЛАНГОВЫХ ПОКРОВОВ
- •Раздел 13
- •МОНТАЖ КАБЕЛЕЙ В ПЛАСТМАССОВОЙ ОБОЛОЧКЕ
- •ОБЩИЕ УКАЗАНИЯ
- •МОНТАЖ КАБЕЛЕЙ ТИПА ЗКП, ЗКВ-1×4×1,2 ПРИ ПОМОЩИ ТУТ
- •Монтаж прямых муфт
- •Монтаж симметрирующих муфт
- •МОНТАЖ КАБЕЛЕЙ ТИПА ЗКП, ЗКВ-1×4×1,2 БИТУМНЫМИ КОМПАУНДАМИ
- •МОНТАЖ КАБЕЛЕЙ В ОБОЛОЧКАХ ИЗ РАЗНОРОДНЫХ МАТЕРИАЛОВ
- •ЗАДЕЛКА КОНЦОВ КАБЕЛЕЙ В ПЛАСТМАССОВОЙ ОБОЛОЧКЕ
- •РАЗДЕЛ 14
- •МОНТАЖ КАБЕЛЕЙ НА ПЕРЕХОДАХ ЧЕРЕЗ РЕКИ И ВОДОЕМЫ
- •ОБЩИЕ УКАЗАНИЯ
- •БЕЗМУФТОВОЕ СОЕДИНЕНИЕ ПРОВОЛОЧНОЙ БРОНИ
- •МОНТАЖ КАБЕЛЕЙ С ПРОВОЛОЧНОЙ БРОНЕЙ ПРИ ПОМОЩИ СТЯЖНЫХ ЗАЩИТНЫХ МУФТ
- •МОНТАЖ КАБЕЛЯ МАРКИ КМК-8/6 ПРИ ПОМОЩИ СТЯЖНЫХ ЗАЩИТНЫХ МУФТ
- •МОНТАЖ КАБЕЛЕЙ С ПРОВОЛОЧНОЙ БРОНЕЙ ПРИ ПОМОЩИ СТАЛЬНЫХ ВТУЛОК
- •МОНТАЖ МУФТ НА КАБЕЛЕ МАРКИ ВКПАПкШп
- •ОСОБЕННОСТИ МОНТАЖА МУФТ НА СТЫКЕ КАБЕЛЕЙ МАРОК ВКПАПкШп И ВКПАП
- •РАЗДЕЛ 15
- •ОБОРУДОВАНИЕ ВВОДОВ КАБЕЛЕЙ И МОНТАЖ ОКОНЕЧНЫХ УСТРОЙСТВ. РАЗНЫЕ МОНТАЖНЫЕ РАБОТЫ
- •ОБЩИЕ УКАЗАНИЯ
- •ВВОД КАБЕЛЕЙ В ЗДАНИЯ ОУП
- •ВВОД КАБЕЛЕЙ В ЦИСТЕРНЫ НУП
- •ВВОД ЛИНЕЙНЫХ КАБЕЛЕЙ В КОНТЕЙНЕРЫ НУП И НРП
- •МОНТАЖ ОКОНЕЧНЫХ ГАЗОНЕПРОНИЦАЕМЫХ КОАКСИАЛЬНЫХ МУФТ ОГКМ И ОГКМ-С
- •МОНТАЖ ПЕРЕХОДНОЙ ГАЗОНЕПРОНИЦАЕМОЙ СОЕДИНИТЕЛЬНОЙ МУФТЫ (ПГМС)
- •МОНТАЖ ОКОНЕЧНОГО КАБЕЛЬНОГО УСТРОЙСТВА (УОК)
- •МОНТАЖ ВВОДНО-КАБЕЛЬНОГО УСТРОЙСТВА (МУФТЫ КАЕ) НА КАБЕЛЕ КМ-4
- •МОНТАЖ БОКСОВ
- •МОНТАЖ КОАКСИАЛЬНЫХ ГАЗОНЕПРОНИЦАЕМЫХ СОЕДИНИТЕЛЬНЫХ МУФТ (КГС)
- •МОНТАЖ ГАЗОНЕПРОНИЦАЕМЫХ МУФТ ТИПА ГМС
- •МОНТАЖ ИЗОЛИРУЮЩИХ МУФТ
- •Монтаж муфт типа МИС
- •Особенности монтажа изолирующих муфт на стыке кабелей типа КМ-8/6
- •Монтаж изолирующих муфт типа ГМСИ
- •Монтаж изолирующих муфт при помощи клея ВК-9
- •Шунтирование изолирующих муфт конденсаторами
- •МОНТАЖ РАЗВЕТВИТЕЛЬНЫХ МУФТ
- •МОНТАЖ ЛИНЕЙНЫХ УСТРОЙСТВ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УСИЛЕНИЯ (АРУ)
- •Устройства АРУ для систем передачи К-3600 и К-1920П
- •Устройства АРУ для системы передачи К-60П
- •МОНТАЖ КАБЕЛЯ ТИПА МКСЭБв
- •ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ ТИПА КМЭБл-4
- •ОСОБЕННОСТИ МОНТАЖА КАБЕЛЕЙ ТИПА МКСАСБпШп И МКСАСБП-4×4×1,2
- •РАЗДЕЛ 16
- •ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И СИММЕТРИРОВАНИЕ КАБЕЛЕЙ
- •ОБЩИЕ УКАЗАНИЯ
- •СОСТАВ И ОБЪЕМ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ
- •СИММЕТРИРОВАНИЕ ВЫСОКОЧАСТОТНЫХ КАБЕЛЕЙ
- •СИММЕТРИРОВАНИЕ НИЗКОЧАСТОТНЫХ КАБЕЛЕЙ
- •ОПРЕДЕЛЕНИЕ ТРАССЫ И ГЛУБИНЫ ПРОКЛАДКИ КАБЕЛЯ
- •НОРМЫ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ СИММЕТРИЧНЫХ КАБЕЛЕЙ
- •ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И ИСПЫТАНИЯ КОАКСИАЛЬНЫХ КАБЕЛЕЙ
- •РАЗДЕЛ 17
- •ОБЩИЕ УКАЗАНИЯ
- •НОРМЫ ГЕРМЕТИЧНОСТИ
- •ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ ОБОЛОЧКИ КАБЕЛЯ В СТРОИТЕЛЬНЫХ ДЛИНАХ
- •ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ СОЕДИНИТЕЛЬНЫХ МУФТ, ПУПИНОВСКИХ ЯЩИКОВ И УДЛИНИТЕЛЕЙ
- •ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ ОБОЛОЧЕК КАБЕЛЕЙ В СЕКЦИЯХ И НА СМОНТИРОВАННЫХ УСИЛИТЕЛЬНЫХ (РЕГЕНЕРАЦИОННЫХ) УЧАСТКАХ
- •ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ ВВОДНЫХ ОКОНЕЧНЫХ УСТРОЙСТВ
- •ИСПЫТАНИЕ ГЕРМЕТИЧНОСТИ КОНТЕЙНЕРОВ
- •ПРОВЕРКА РАБОТОСПОСОБНОСТИ ОБОРУДОВАНИЯ ДЛЯ СОДЕРЖАНИЯ КАБЕЛЕЙ И КОНТЕЙНЕРОВ ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ
- •МОНТАЖ ОБОРУДОВАНИЯ ДЛЯ СОДЕРЖАНИЯ КАБЕЛЯ ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ
- •Монтаж установки для содержания кабеля под давлением УСКД-1М
- •Монтаж автоматической установки для содержания кабелей связи под избыточным газовым давлением АУСКИД-1 (АУСКИД)
- •Монтаж распределительного устройства РУ-6ДМ
- •Монтаж устройства пневматической коммутации УПК-2М
- •Монтаж компрессорно-сигнальной установки КСУ
- •ОПРЕДЕЛЕНИЕ МЕСТ НЕГЕРМЕТИЧНОСТИ КАБЕЛЯ В ПРОЦЕССЕ СТРОИТЕЛЬСТВА
- •Общие положения
- •Определение района негерметичности оболочки кабеля манометрическим методом
- •Определение района негерметичности методом расхода воздуха
- •Определение места негерметичности оболочки кабеля
- •УСТРОЙСТВА И ПРИБОРЫ, ИСПОЛЬЗУЕМЫЕ ПРИ ИСПЫТАНИИ ГЕРМЕТИЧНОСТИ ЛИНЕЙНО-КАБЕЛЬНЫХ СООРУЖЕНИЙ В ПРОЦЕССЕ СТРОИТЕЛЬСТВА
- •Полевая нагнетательно-осушительная установка ПНОУ-3
- •Установка компрессорная УК
- •Баллоны
- •Установка для ручной накачки кабеля КЛ-67М
- •Редукторы
- •Осушительное устройство
- •Манометры
- •Регенерационная установка РУ
- •Воздушный контрольный прибор ВКП-1
- •Галоидные течеискатели
- •Комплект оборудования для точного определения места негерметичности оболочки кабеля КО
- •Передвижные компрессорные станции
- •Зарядная станция типа ЗС
- •РАЗДЕЛ 18
- •ЗАЩИТА ПОДЗЕМНЫХ МЕТАЛЛИЧЕСКИХ СООРУЖЕНИЙ СВЯЗИ ОТ КОРРОЗИИ
- •ОБЩИЕ УКАЗАНИЯ
- •МОНТАЖ КИП
- •МОНТАЖ ИЗОЛИРУЮЩИХ МУФТ
- •ПЕРЕПАЙКА ОБОЛОЧЕК И БРОНИ КАБЕЛЕЙ СВЯЗИ
- •МОНТАЖ И УСТАНОВКА ПРОТЕКТОРОВ
- •МОНТАЖ КАТОДНЫХ УСТАНОВОК
- •МОНТАЖ ЭЛЕКТРОДРЕНАЖНЫХ УСТАНОВОК
- •МОНТАЖ ТОКООТВОДОВ
- •МОНТАЖ СОВМЕСТНОЙ ЗАЩИТЫ
- •УТОЧНЕНИЕ МЕСТ ВКЛЮЧЕНИЯ УСТАНОВОК ЭЛЕКТРОХИМИЧЕСКОЙ ЗАЩИТЫ
- •Общие положения
- •Уточнение места включения электродренажной установки
- •Уточнение места включения катодной установки
- •Уточнение мест включения электрических перемычек
- •ОПРЕДЕЛЕНИЕ НАЛИЧИЯ БЛУЖДАЮЩИХ ТОКОВ В ЗЕМЛЕ
- •ИЗМЕРЕНИЕ РАЗНОСТИ ПОТЕНЦИАЛОВ ПОДЗЕМНОГО СООРУЖЕНИЯ СВЯЗИ ОТНОСИТЕЛЬНО ЗЕМЛИ
- •ИЗМЕРЕНИЕ РАЗНОСТИ ПОТЕНЦИАЛОВ МЕЖДУ СООРУЖЕНИЕМ СВЯЗИ И РЕЛЬСАМИ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА
- •ИЗМЕРЕНИЕ РАЗНОСТИ ПОТЕНЦИАЛОВ МЕЖДУ ПОДЗЕМНЫМ СООРУЖЕНИЕМ СВЯЗИ И СОСЕДНИМ ПОДЗЕМНЫМ МЕТАЛЛИЧЕСКИМ СООРУЖЕНИЕМ
- •ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ МЕТАЛЛИЧЕСКИХ ОБОЛОЧЕК И БРОНИ КАБЕЛЕЙ СВЯЗИ
- •ОПРЕДЕЛЕНИЕ МЕСТ ПОВРЕЖДЕНИЯ ЗАЩИТНЫХ ПОКРОВОВ
- •РАЗДЕЛ 19
- •ЗАЩИТА КАБЕЛЕЙ ОТ ВЛИЯНИЯ ЛИНИИ ВЫСОКОГО НАПРЯЖЕНИЯ И АТМОСФЕРНОГО ЭЛЕКТРИЧЕСТВА
- •ОБЩИЕ УКАЗАНИЯ
- •ПРОКЛАДКА И СРАЩИВАНИЕ ЗАЩИТНЫХ ПРОВОДОВ
- •УСТАНОВКА И МОНТАЖ РЕДУКЦИОННЫХ ТРАНСФОРМАТОРОВ
- •УСТРОЙСТВО ИСКРОВЫХ ПРОМЕЖУТКОВ
- •РАЗДЕЛ 20
- •УСТРОЙСТВО ЗАЗЕМЛЕНИЙ
- •ОБЩИЕ УКАЗАНИЯ
- •НОРМЫ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ
- •ОБОРУДОВАНИЕ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ
- •Многоэлектродные заземлители
- •Заземлители в местах с высоким удельным сопротивлением грунта
- •Заглубленные и глубинные заземлители
- •Заземлители в районах вечной мерзлоты
- •Ввод кабелей от заземляющих устройств в НУП
- •РАЗДЕЛ 21
- •СТРОИТЕЛЬСТВО НУП И НРП
- •ОБЩИЕ УКАЗАНИЯ
- •ОРГАНИЗАЦИЯ РАБОТ
- •ПРИВЯЗКА И РАЗБИВКА МЕСТА ДЛЯ УСТАНОВКИ НУП
- •РЫТЬЕ КОТЛОВАНОВ ПОД ЦИСТЕРНУ
- •УКЛАДКА ФУНДАМЕНТНЫХ БЛОКОВ
- •УСТАНОВКА И ЗАКРЕПЛЕНИЕ ЦИСТЕРНЫ НУП
- •ЗАСЫПКА КОТЛОВАНА
- •СТРОИТЕЛЬСТВО НУП С УСТАНОВКОЙ ЦИСТЕРНЫ НА ГРУНТ БЕЗ ФУНДАМЕНТА
- •УСТАНОВКА И ЗАКРЕПЛЕНИЕ НАЗЕМНОЙ ЧАСТИ НУП
- •ЗАЩИТНЫЕ КОЛОДЦЫ ДЛЯ НУП
- •РАЗДЕЛ 22
- •ОБЩИЕ УКАЗАНИЯ
- •СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ
- •КОРРЕКТИРОВКА РАБОЧЕЙ ДОКУМЕНТАЦИИ ПРОЕКТА
- •СОСТАВЛЕНИЕ КАРТОГРАММЫ ГЛУБИНЫ ЗАЛЕГАНИЯ КАБЕЛЯ
- •КОМПЛЕКТАЦИЯ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ
- •РАЗДЕЛ 23
- •ПРИЕМКА В ЭКСПЛУАТАЦИЮ ЛИНЕЙНО-КАБЕЛЬНЫХ СООРУЖЕНИЙ
- •ОБЩИЕ УКАЗАНИЯ
- •ПРОМЕЖУТОЧНОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ РАБОТ
- •СОСТАВЛЕНИЕ АКТОВ НА СКРЫТЫЕ РАБОТЫ
- •ОРГАНИЗАЦИЯ И ПОРЯДОК РАБОТЫ РАБОЧИХ КОМИССИЙ
- •ГОСУДАРСТВЕННЫЕ ПРИЕМОЧНЫЕ КОМИССИИ
- •ОЦЕНКА КАЧЕСТВА СТРОИТЕЛЬНОМОНТАЖНЫХ РАБОТ
- •ПРИЛОЖЕНИЕ 1
- •ПРИЛОЖЕНИЕ 2
- •ПРИЛОЖЕНИЕ 3
- •СОСТАВ И СПОСОБ ПРИГОТОВЛЕНИЯ БЕСКИСЛОТНОЙ ПАСТЫ (ФЛЮСА) ПБК-26М
- •ПРИЛОЖЕНИЕ 4
- •ПРИЛОЖЕНИЕ 5
- •СОСТАВ И СПОСОБ ПРИГОТОВЛЕНИЯ ПАЯЛЬНОЙ ПАСТЫ ПМКН-40
- •ПРИЛОЖЕНИЕ 6
- •СОСТАВ И СПОСОБ ПРИГОТОВЛЕНИЯ ПРИПОЯ ЦОП-40
- •ПРИЛОЖЕНИЕ 7
- •СОСТАВ И СПОСОБ ПРИГОТОВЛЕНИЯ КВАРЦЕВАЗЕЛИНОВОЙ ПАСТЫ ПКВ
- •ПРИЛОЖЕНИЕ 8
- •СОСТАВ И СПОСОБ ПРИГОТОВЛЕНИЯ ЛИПКОГО ПОЛИИЗОБУТИЛЕНОВОГО КОМПАУНДА ЛПК
- •ПРИЛОЖЕНИЕ 9
- •УКАЗАНИЯ ПО ХРАНЕНИЮ И ИСПОЛЬЗОВАНИЮ КЛЕЯ ВК-9
- •ПРИЛОЖЕНИЕ 10
- •СПОСОБ ПРИГОТОВЛЕНИЯ КОМПАУНДА КБ-ТУТ И НАНЕСЕНИЕ ЕГО НА ТЕРМОУСАЖИВАЕМЫЕ ТРУБКИ
- •ПРИЛОЖЕНИЕ 11
- •СОСТАВ И СПОСОБ ПРИГОТОВЛЕНИЯ БИТУМНЫХ КОМПАУНДОВ МАРОК Б-1 И Б-2.
- •СПИСОК ЛИТЕРАТУРЫ
База нормативной документации: www.complexdoc.ru
Рис. 9.28. Установка и монтаж катушки индуктивности:
1 - оболочка; 2 - коаксиальная пара; 3 - жилы первой пары центральной четверки; 4 - жилы второй пары центральной четверки; 5 - полиэтиленовая тупиковая гильза; 6, 9- выводные проводники катушки индуктивности; 7 - полиэтиленовая муфта; 8 - катушка индуктивности
9.36.Обмотать смонтированный сросток сердечника кабеля двумя слоями стеклоленты или кабельной бумаги шириной 40 мм с перекрытием 30 - 50 %; между слоями ленты уложить первый экземпляр паспорта. Обмотку следует производить без обжатия сростка, сохраняя форму и расположение коаксиальных пар.
9.37.Монтаж металлической оболочки и восстановление изолирующего защитного покрова выполнить согласно требованиям разд. 11 и 12 настоящего Руководства.
МОНТАЖ МАЛОГАБАРИТНОГО КОАКСИАЛЬНОГО КАБЕЛЯ ТИПА МКТ-4
9.38.Для монтажа кабеля с коаксиальными парами типа 1,2/4,6, кроме обычных, должны применяться комплекты специальных инструментов типа МКИ-1 и монтажных деталей типа КМД-1, изготавливаемых по ТУ 45-81 (табл. 9.3, 9.4, рис. 9.29 - 9.31).
9.39.Выкладку в котловане (колодце), разделку и подготовку концов сращиваемых кабелей (до удаления оболочки включительно) выполнить в соответствии с требованиями, изложенными в разд. 8.
9.40.Надвинуть на концы кабеля детали для монтажа металлической оболочки и восстановления защитных покровов, предварительно обмотав чистой кабельной бумагой наружный покров из кабельной (синтетической) пряжи.
275
База нормативной документации: www.complexdoc.ru
При монтаже кабеля в свинцовой оболочке типа МКТС-4 на один из концов надвинуть свинцовую цилиндрическую муфту размером 45×220 (см. рис. 11.1, а и табл. 11.2).
При монтаже кабеля в алюминиевой оболочке типа МКТА-4 на кабель стороны А надвинуть отрезок ТУТ 40/20, полиэтиленовый конус (см. рис. 12.3) и свинцовый конус (см. рис. 11.1, в), а на кабель стороны Б - отрезок ТУТ 40/20, полиэтиленовый конус (см. рис. 12.3), свинцовый конус (см. рис. 11.1, e), свинцовый цилиндр (см.
рис. 11.1, г) и ТУТ 80/40.
Для муфты без КИП используются два полиэтиленовых конуса (25 - 30)×53 (см. рис. 12.3); для муфты с выводом КИП - один полиэтиленовый конус (25 - 30)×53 и один полиэтиленовый конус с отводом (25 - 30)×53 (см. рис. 12.4), устанавливаемый на кабель стороны Б.
Т а б л и ц а 9.3
Перечень специального инструмента для монтажа коаксиальных пар типа 1,2/ 4,6
Наименование |
Номер рисунка |
Назначение |
Вкладыш распорный |
9.29, а |
Для выкладки коаксиальных пар перед сращиванием |
Диск распорный (2 шт.) |
9.29, б |
Для стабилизации положения коаксиальных пар в |
|
|
процессе сращивания |
Обрезы: |
|
|
№ 3 (Æ =5,5 мм) |
9.29, в |
Для обрезки стальных лент экрана |
№ 4 (Æ = 5 мм) |
9.29, в |
Для обрезки внешнего проводника |
Сжимы: |
|
|
№ 1 (Æ = 7,8 мм) |
9.29, г |
Для обжима колец № 3 |
276
База нормативной документации: www.complexdoc.ru
Наименование |
Номер рисунка |
Назначение |
№ 2 (Æ = 9 мм) |
9.29, г |
Для обжима колец № 4 |
Паяльник фигурный |
9.29, д |
Для залуживания и пайки деталей при сращивании |
|
|
внутреннего и внешнего проводников |
Кусачки боковые КИР-1 |
- |
Для обрезки внутреннего проводника |
Пинцет монтажный |
- |
Для установки мелких деталей |
Шаблон |
9.30 |
Для разделки коаксиальных пар |
Т а б л и ц а 9.4
Перечень специальных деталей для монтажа коаксиальных пар типа 1,2/4,6 (рис. 9.31)
|
Количество, шт. |
|
||
Наименование |
|
|
на |
Назначение |
|
на одну |
на четыре |
|
|
|
шесть |
|
||
|
пару |
пары |
пар |
|
|
|
|
|
|
Втулка опорная |
2 |
8 |
12 |
Для создания опоры при обжиме |
|
|
|
|
колец на медных и стальных муфтах |
Трубка полиэтиленовая |
2 |
8 |
12 |
Для создания опоры под баллонной |
|
|
|
|
изоляцией и внешним проводником |
Кольцо обжимное: |
|
|
|
|
№ 3 (малое) |
2 |
8 |
12 |
Для обжима медных муфт |
277
База нормативной документации: www.complexdoc.ru
|
Количество, шт. |
|
||
Наименование |
|
|
на |
Назначение |
|
на одну |
на четыре |
|
|
|
шесть |
|
||
|
пару |
пары |
пар |
|
|
|
|
|
|
№ 4 (большое) |
2 |
8 |
12 |
Для обжима стальных муфт |
Гильза разрезная медная |
1 |
4 |
6 |
Для сращивания внутреннего |
|
|
|
|
проводника |
Шайба фторопластовая |
2 |
8 |
12 |
Для создания опоры под медной |
|
|
|
|
муфтой |
Муфта: |
|
|
|
|
медная (из двух полумуфт) |
1 |
4 |
6 |
Для сращивания внешнего |
|
|
|
|
проводника |
стальная из двух полумуфт) |
|
4 |
6 |
Для сращивания экрана |
полиэтиленовая (из двух |
1 |
|
6 |
Для изоляции сростка коаксиальной |
полумуфт) |
|
|
|
пары типа 1, 2, 4, 6 кабеля КМ-8/6 |
278
База нормативной документации: www.complexdoc.ru

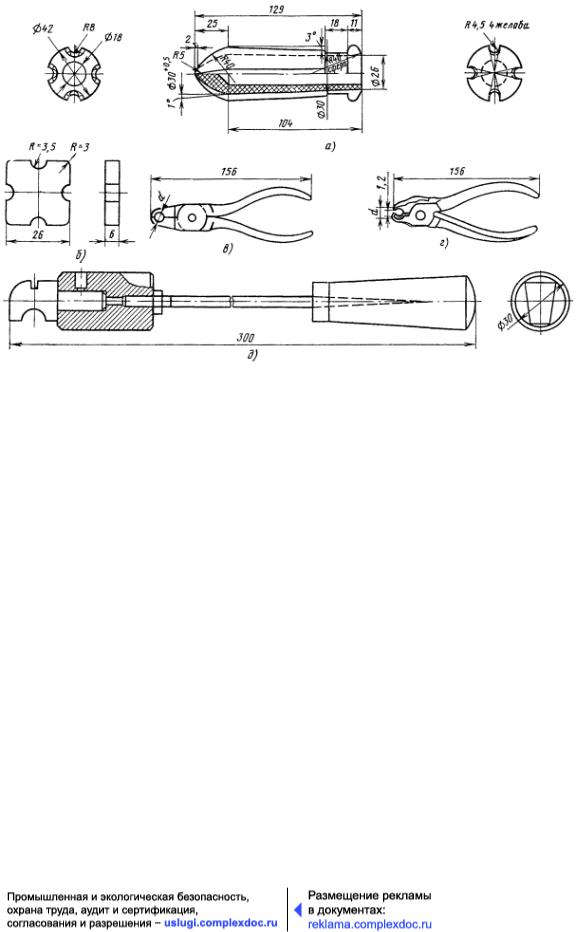

Рис. 9.29. Инструменты и приспособления для монтажа малогабаритного коаксиального кабеля типа МКТ-4:
а - распорный вкладыш; б - распорный диск; в - обрезы (№ 3 - d = 5,5 мм для экрана; № 4 - d = 5,0 мм для внешнего проводника); г - сжимы (№ 1 - d = 7,8 MM для малых колец; № 2 - d = 9,0 мм для больших колец); д - паяльник фигурный
279
База нормативной документации: www.complexdoc.ru

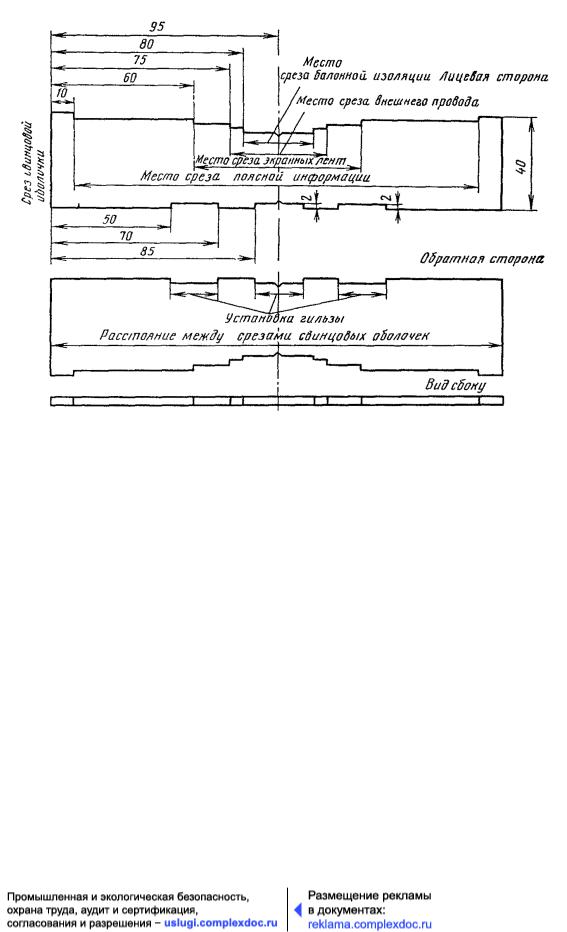

Рис. 9.30. Шаблон для разделки коаксиальных пар типа 1,2/4,6
9.41.Около места среза оболочки наложить бандаж из ниток на ленты поясной изоляции, размотать и оборвать их на расстоянии 5 - 7 мм от бандажа.
9.42.Расположить сращиваемые концы кабелей так, чтобы одноименные коаксиальные и симметричные пары находились друг против друга. В противном случае необходимо развернуть сращиваемые кабели.
9.43.Симметричные пары и контрольную жилу отогнуть в сторону и временно прикрепить к кабелю.
9.44.Коаксиальные пары на выходе из-под оболочки осторожно раздвинуть на 8
-10°, расположить между ними распорный вкладыш (рис. 9.29, а) и обжать их вдоль желобов на вкладыше для обеспечения параллельности осей коаксиальных пар и создания прямолинейного участка. Для сохранения постоянного расстояния между коаксиальными парами в процессе монтажа удалить распорный вкладыш и установить на расстоянии 35 мм от места среза оболочки распорный диск (рис. 9.29, б).
280
База нормативной документации: www.complexdoc.ru
Рис. 9.31. Детали для монтажа коаксиальных пар типа 1,2/4,6:
а - втулка опорная медная; б - трубка полиэтиленовая опорная; в - кольцо обжимное № 3 (малое); г - кольцо обжимное № 4 (большое); д - шайба фторопластовая; е - гильза разрезная; ж - муфта медная;
з- муфта стальная; и - муфта полиэтиленовая; к - кольцо нумерационное
9.45.При разделке коаксиальных пар следует пользоваться шаблоном (рис.
9.30).
Размотать изолирующие (пластикатовые) ленты с коаксиальных пар, смотать их в рулончики и временно прикрепить к оболочке кабеля. Размотать экранные ленты и на расстоянии 60 мм от торца оболочки обрезать при помощи обрезов № 3 (рис. 9.29, б).
9.46. На расстоянии 15 мм от места среза стальных экранных лент (75 мм от торца оболочки) при помощи обрезов № 4 (рис. 9.29, б), обрезать внешние проводники коаксиальных пар.
281
База нормативной документации: www.complexdoc.ru
9.47.На расстоянии 5 мм от места среза внешних проводников осторожно надрезать по шаблону полиэтиленовую баллонную изоляцию и удалить ее с внутренних проводников.
9.48.Излишки внутреннего проводника обрезать на расстоянии 20 мм от места среза внешнего проводника. Обрезанный торец внутреннего проводника должен быть строго перпендикулярным и не иметь клиновидной формы, для чего боковые кусачки следует устанавливать плоской стороной к месту среза внешнего проводника.
9.49.На внешние проводники вместе с концами экранных лент коаксиальных пар надвинуть до упора (примерно на 10 мм) луженые опорные втулки (рис. 9.31, а).
9.50.На внутренние проводники одеть полиэтиленовые трубки (рис. 9.31, б) и надвинуть их до упора в пережим баллонной изоляции. Дальнейшее продвигание полиэтиленовой трубки под баллонную изоляцию на глубину 20 мм производится плоскогубцами в момент припайки опорной втулки к внешнему проводнику.
9.51.Торцы опорных втулок на 1/3 длины окружности припаять к внешнему проводнику и экранным лентам трубчатым припоем ПОССу-61-0,5. Предварительно места пайки необходимо протереть чистой тканью, смоченной в бензине Б-70. Пайку следует вести быстро, избегая перегрева и деформации изоляции коаксиальной пары.
П р и м е ч а н и е. Трубчатый припой может быть заменен прутковым той же марки и флюсом ФКСП (канифолью, разведенной в спирте). Залуживание стальных лент экрана в месте пайки производится при помощи пасты ПБК-26М. Остатки пасты должны быть удалены тканью, смоченной в бензине Б-70.
9.52.На разделанные концы коаксиальных пар сращиваемых кабелей надвинуть по одному большому обжимному кольцу (№ 4) и одному малому (№ 3) (рис. 9.31, в, г).
9.53.На внутренние проводники коаксиальных пар обоих концов кабеля надвинуть до упора по одной фторопластовой шайбе (рис. 9.31, д).
9.54.Концы внутренних проводников коаксиальных пар на длине 10 мм от их торца залудить при помощи фигурного паяльника припоем ПОССу-61-0,5 с применением флюса ФКСп, место облуживания не должно иметь просветов и наплывов. Проверить правильность разделки всех коаксиальных пар по шаблону.
Разделка коаксиальной пары, подготовленной к сращиванию, показана на рис. 9.32.
282
База нормативной документации: www.complexdoc.ru
9.55.Укрепить сращиваемые концы кабеля таким образом, чтобы они были расположены горизонтально, а расстояние между местами среза оболочек составляло 190 мм. При этом внутренние проводники одноименных коаксиальных пар должны быть расположены строго встык; наличие просветов или прогибов не допускается.
9.56.На внутренние проводники одного из концов кабеля надвинуть медные разрезные гильзы (рис. 9.31, е).
9.57.Установить разрезные гильзы так, чтобы их середина совпадала со стыком внутренних проводников, а продольный разрез был сверху. Закрепить положение гильз путем обжатия их по краям плоскогубцами. Проверить по шаблону правильность установки гильз и опорных втулок.
9.58.При помощи торцевого паяльника и припоя ПОССу-61-0,5 пропаять внутренний проводник по продольному разрезу гильзы, не допуская наплывов и подтеков. Место пайки протереть чистой тканью, смоченной в бензине, затем вытереть насухо (рис. 9.33).
Рис. 9.32. Разделка коаксиальных пар типа 1,2/4,6 и установка опорных втулок:
1 - оболочка; 2 - шаблон; 3 - поясная изоляция; 4 - ленты изоляции коаксиальной пары; 5 - экран; 6 - диск распорный; 7 - втулка опорная; 8 - внешний проводник; 9 - трубка полиэтиленовая опорная; 10 - внутренний проводник
283
База нормативной документации: www.complexdoc.ru

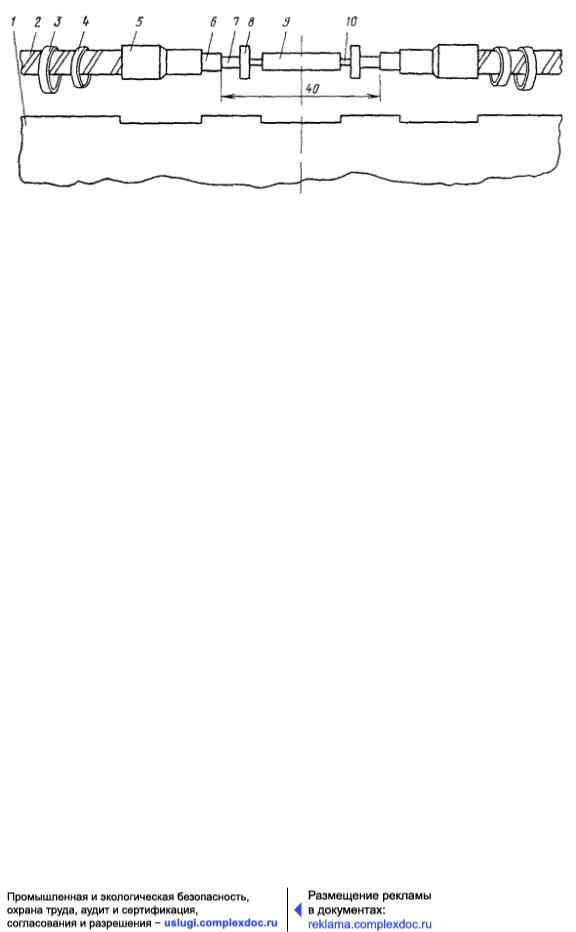

Рис. 9.33. Сращивание внутреннего проводника коаксиальной пары типа 1,2/4,6:
1 - шаблон; 2 - экран; 3 - кольцо обжимное большое (№ 4); 4 - кольцо обжимное малое (№ 3); 5 - втулка опорная; 6 - внешний проводник; 7 - трубка полиэтиленовая опорная; 8 - шайба фторопластовая; 9 - гильза разрезная; 10 - внутренний проводник
9.59.Ранее надвинутые на внутренние проводники фторопластовые шайбы сдвинуть к краям разрезных гильз.
9.60.Установить на сросток две медные полумуфты (рис. 9.31, ж) так, чтобы их шейки охватывали расположенные по обе стороны сростка опорные втулки со стороны меньшего диаметра. Продольные зазоры медных полумуфт должны быть минимальными и не иметь перекосов. Стыки медных полумуфт коаксиальной пары должны быть смещены относительно стыков полумуфт смежной пары под углом 90° (см. рис. 9.19).
Сдвинуть на шейки медных полумуфт малые (№ 3) медные кольца (рис. 9.31, а)
изакрепить их сжимами № 1 (рис. 9.29, г).
9.61.Место стыка торцов медных полумуфт с опорными втулками пропаять припоем ПОССу-61-0,5 не менее чем на 1/3 длины окружности с захватом обеих полумуфт примерно на одинаковой длине (середина паяного шва должна совпадать с зазором между полумуфтами). Место пайки протереть чистой тканью, смоченной в бензине.
9.62.Установить на сросток стальные полумуфты (рис. 9.31, з) таким образом, чтобы их шейки плотно прилегали к опорным втулкам со стороны их большего диаметра. Продольные зазоры между стальными полумуфтами должны быть минимальными, не иметь перекосов и сдвинуты относительно стыков медных полумуфт данной коаксиальной пары под углом 90°, а следовательно, и относительно стыков стальных полумуфт смежных пар (см. рис. 9.19).
284
База нормативной документации: www.complexdoc.ru
На шейки стальных полумуфт надвинуть большие (№ 4) медные обжимные кольца и закрепить их сжимами № 2 (рис. 9.29, г); при этом образующиеся вытяжки от медных колец не должны касаться смежных коаксиальных пар.
9.63. После восстановления экранов на всех коаксиальных парах распорные диски удалить. Общий вид смонтированной коаксиальной пары типа 1,2/4,6 показан на рис. 9.34.
Рис. 9.34. Общий вид смонтированной коаксиальной пары типа 1,2/4,6:
1 - ленты изоляции, 2 - экран; 3 - втулка опорная; 4 - кольцо обжимное большое (№ 4); 5 - муфта стальная, 6 - кольцо обжимное малое (№ 3); 7 - внешний проводник; 8 - трубка полиэтиленовая опорная, 9 - внутренний проводник; 10 - гильза разрезная; 11 - муфта медная; 12 - шайба фторопластовая
9.64.Восстановить изоляцию коаксиальных пар путем обмотки их с 50 % перекрытием ранее смотанными пластикатовыми лентами. Концы лент закрепить бандажом из ниток.
9.65.Сращивание симметричных пар произвести с распределением их скрутки по длине сростка со слабиной 2 - 3 см. Центральную пару и контрольную жилу срастить в первую очередь и расположить между сростками коаксиальных пар. Скрутка, пропайка и изоляция симметричных пар и контрольной жилы должны производиться так же, как в кабеле симметричной конструкции (разд. 10). Вместо групповых колец на расстоянии 10 - 15 мм от концов гильз на жилы наложить бандаж из трех-четырех витков капроновой нитки.
9.66.Сростки симметричных пар расположить между коаксиальными парами со сдвигом через одну коаксиальную пару: красную пару уложить на место зеленой, зеленую на место синей и т.д.
9.67.Обмотать сросток двумя-тремя слоями кабельной бумаги шириной 40 мм с перекрытием не менее 30 %. Между первым и вторым слоями бумаги вложить первый экземпляр паспорта, заполненный простым карандашом и подписанный монтажником. Второй экземпляр паспорта сдать руководителю монтажных работ.
