Рис. 5.4. Зигзагообразная траншея при уклоне 30 - 45°.

КРЕПЛЕНИЕ СТЕН ТРАНШЕЙ И КОТЛОВАНОВ

5.34. Разработка траншей и котлованов с вертикальными стенками без крепления в грунтах естественной влажности может производиться на глубине не более: 1 м - в насыпных, песчаных и гравелистых грунтах; 1,25 м - в супесчаных и суглинистых грунтах; 1,5 м - в глинистых грунтах и 2 м - в особо плотных грунтах.

При превышении указанных глубин рытье траншей и котлованов допускается только при условии крепления вертикальных стенок (рис. 5.5) или при устройстве откосов допустимой крутизны.

Рис. 5.5. Крепление стенок траншей:

а - горизонтальное; б - вертикальное

119

База нормативной документации: www.complexdoc.ru

Рис. 5.6. Определение крутизны откоса

П р и м е ч а н и е. Угол откоса a измеряется в градусах, а крутизна откосов определяется как отношение глубины разработки Н к проекции откоса А на горизонтальную плоскость (рис. 5.6). Допустимые углы a и крутизна откосов траншей и котлованов приведены в табл. 5.2.

5.35.Рытье траншей и котлованов в мерзлых грунтах всех пород, за исключением сухого песчаного, можно вести с вертикальными стенками без креплений на всю глубину их промерзания. При углублении ниже уровня промерзания должно производиться крепление.

5.36.Траншеи и котлованы в сухих песчаных грунтах независимо от степени промерзания следует разрабатывать с обеспечением откосов установленной крутизны или же с устройством креплений вертикальных стенок.

5.37.Рытье траншей и котлованов в отогретых (размороженных) грунтах следует производить также с обеспечением необходимой крутизны откосов или с устройством креплений в тех случаях (местах), когда глубина отогретого участка превышает размеры, указанные в п. 5.34.

Та б л и ц а 5.2

Максимально допустимая крутизна откосов траншей и котлованов

120

База нормативной документации: www.complexdoc.ru

влажный, но не насыщенный

Глинистый

естественной влажности:

П р и м е ч а н и е. При глубине выемки свыше 5 м крутизна откоса устанавливается расчетным путем.

121

База нормативной документации: www.complexdoc.ru

5.38.На пересечениях с железнодорожными и трамвайными путями стенки траншей и котлованов следует обязательно крепить.

5.39.Необходимость и объем крепления стен траншей и котлованов определяется проектно-сметной документацией.

ЗАСЫПКА ТРАНШЕЙ И КОТЛОВАНОВ

5.40.Перед засыпкой траншей и котлованов все подземные сооружения (кабель, трубы, муфты и т.д.) должны быть зафиксированы на планшетах рабочих чертежей проекта с «привязкой» к постоянным ориентирам.

5.41.Засыпка траншей, как правило, должна производиться бульдозерами или специальными траншеезасыпщиками.

5.42.На городских участках траншеи необходимо засыпать с послойным

(толщиной не более 20 см) трамбованием. На улицах и пересечениях дорог с усовершенствованными покрытиями места разрытий необходимо засыпать песчаным грунтом с послойным трамбованием и поливкой водой.

Оставшаяся после засыпки земля в городах и крупных населенных пунктах должна вывозиться в специально отведенные места.

5.43.Траншеи, имеющие крепление стенок, засыпаются после снятия крепления. Если разборка крепления невозможна (опасна), последние могут быть оставлены частично или полностью в траншее и засыпаны.

5.44.После прокладки кабеля (трубопровода) на загородных участках трассы над траншеей или щелью от ножа кабелеукладчика должен быть образован холмик из оставшегося или взрыхленного грунта для компенсации после его усадки.

РЕКУЛЬТИВАЦИЯ ЗЕМЕЛЬ

5.45.Техническая рекультивация земель при строительстве линейных сооружений КЛС заключается в снятии плодородного слоя почвы до начала строительных работ, транспортировке его к месту временного хранения и нанесения его на восстанавливаемые земли после окончания строительных работ.

5.46.Рекультивация земель, нарушенных при строительстве, должна производиться в полном соответствии с проектом.

122

База нормативной документации: www.complexdoc.ru

5.47. В проекте рекультивации земель в соответствии с условиями предоставления земельных участков в пользование и с учетом местных природноклиматических особенностей должны быть определены:

границы угодий по трассе кабельной линии связи, в которых необходимо проведение рекультивации;

толщина снимаемого плодородного слоя почвы по каждому участку, подлежащему рекультивации;

ширина зоны рекультивации в пределах полосы отвода;

место расположения отвала для временного хранения снятого плодородного слоя почвы;

способы снятия, транспортировки и нанесения плодородного слоя почвы и восстановления ее плодородия;

допустимое превышение нанесенного плодородного слоя почвы над уровнем ненарушенных земель.

5.48.Работы по снятию, транспортировке, организации хранения и нанесению плодородного слоя почвы производятся силами строительной организации; восстановление плодородия почв (внесение удобрений, вспашка, боронование посева, известкование и т.д.) производится землепользователями, которым передаются (возвращаются) эти земли, за счет средств, предусмотренных сметой на рекультивацию.

5.49.Снятие, транспортировка и нанесение плодородного слоя почвы должно производиться, как правило, до наступления устойчивых отрицательных температур. При необходимости производства работ в зимний период плодородный слой почвы должен быть снят и складирован до его промерзания. В исключительных случаях по согласованию с землепользователями и органами, осуществляющими государственный контроль за использованием земель, допускается снятие плодородного слоя почвы в мерзлом состоянии.

5.50.Для снятия с предварительным рыхлением плодородного слоя почвы в зимнее время могут применяться роторные траншейные экскаваторы или бульдозеры (типа ДЗ-27С). Глубина погружения ротора и других рабочих органов механизма рыхления не должна превышать толщины плодородного слоя почву.

5.51.При снятии, транспортировке, складировании и хранении плодородного слоя почвы следует принимать меры, исключающие ухудшение его качества (смешивание с подстилающими породами, загрязнение жидкостями, мусором и т.д.), а также предотвращающие размыв и выдувание. При необходимости

123

База нормативной документации: www.complexdoc.ru

хранения плодородного слоя почвы в отвале более трех месяцев поверхность отвала должна быть засеяна быстрорастущими травами.

5.52.Места для отвала плодородного слоя почвы не должны затопляться водой и должны быть расчищены от мусора.

5.53.Перед укладкой плодородного слоя почвы составляется акт о готовности поверхности с участием землеустроительных органов государственного контроля за использованием земель и землепользователя.

5.54.При прокладке кабелей (защитных проводов) ножевыми кабелеукладчиками на всю глубину прокладки, рекультивация земель не производится.

5.55.На участках трассы, где прокладка кабеля (защитных проводов) проектируется в предварительно разработанные механизированным или (при необходимости) ручным способом траншеи, проектом должны быть предусмотрены работы по снятию, транспортировке, хранению и нанесению плодородного слоя почвы.

5.56.Снятие плодородного слоя почвы должно производиться с полосы, равной ширине траншеи по верху плюс удвоенная ширина бермы, а также с мест возможного загрязнения и порчи. Размеры принимаются в зависимости от типа механизма, способа разработки траншеи, глубины и числа прокладываемых кабелей (защитных проводов). Размещение полосы рекультивации относительно оси траншеи, место расположения вынутого из траншеи грунта и плодородного слоя почвы и другие данные должны быть приведены в рабочей документации проекта (рис. 5.7).

5.57.Снятие и перемещение плодородного слоя почвы следует, как правило, производить бульдозером вдоль оси траншеи с выездом к полосе отвала под углом 45°. Полоса отвала снятого плодородного слоя почвы должна быть параллельна оси траншеи.

При невозможности использования механизмов снятие и перемещение плодородного слоя почвы производится вручную.

5.58. Работы по рекультивации земель на площадках строительства НУП (НРП) должны производиться в такой последовательности:

снятие плодородного слоя почвы и его складирование в соответствии с проектом рекультивации;

вывозка лишнего минерального грунта в места, согласованные с органами, предоставляющими земельные участки в пользование;

124

База нормативной документации: www.complexdoc.ru

приведение отвалов минерального грунта в состояние, пригодное для дальнейшего использования в сельском или лесном хозяйстве по проекту рекультивации в соответствии с условиями отвода земель.

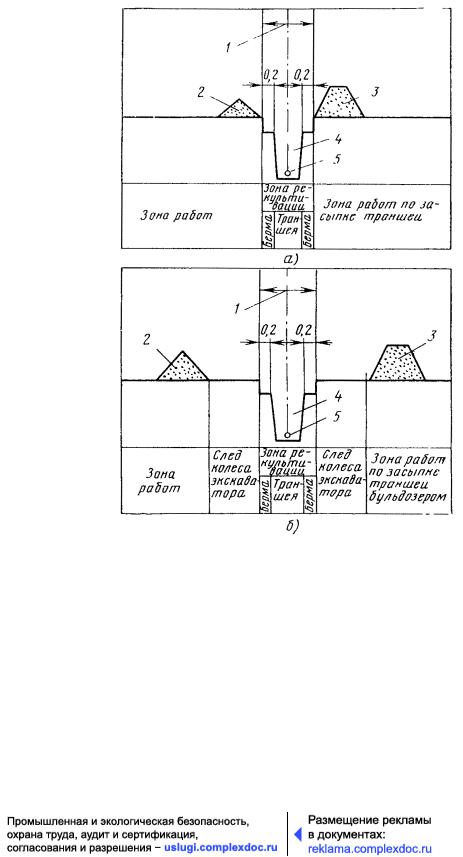

Рис. 5.7. Схема строительной полосы для рекультивации при рытье траншей вручную (а) и экскаватором (б):

1 - минимальная полоса, с которой снимается плодородный слой почвы (указывается в проекте); 2 - отвал плодородного слоя почвы; 3 - отвал минерального грунта из траншеи; 4 - траншея; 5 - кабель (защитный провод)

5.59. Срезка и перемещение плодородного слоя почвы в пределах площадки производится бульдозерами. Направление разработки и перемещение в отвал, а также последующее нанесение плодородного слоя почвы из отвала определяется проектом.
