МОНТАЖ ЛИНЕЙНЫХ УСТРОЙСТВ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УСИЛЕНИЯ (АРУ)

Устройства АРУ для систем передачи К-3600 и К-1920П

15.155. Изложенные ниже требования по монтажу устройств грунтовой АРУ на НУП систем передачи К-3600 и К-1920П распространяются на магистральные коаксиальные кабели типа КМ-4 и КМ-8/6.

15.156. Автоматическая регулировка усиления по температуре грунта должна применяться в системах передач К-3600 (аппаратура К-3600, К-24Р и ПСС) и К-1920П (аппаратура К-1920П, К-24Р и ПСС).

15.157. В качестве БТД (блоков термодатчиков) для указанных выше систем передачи должны использоваться следующие унифицированные однотипные блоки: РЕ2.149.006 для аппаратуры К-3600, К-1920П; РЕ2.149.007 для аппаратуры К-24Р и ПСС (объединенный БТД); 2Г2.149.015 для аппаратуры К-24Р. Все типы БТД имеют единую конструкцию (рис. 15.50) и отличаются схемой.

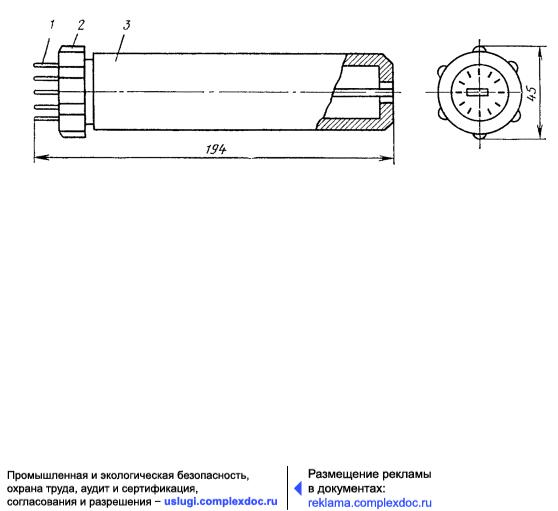

Рис. 15.50. Блок термодатчиков для грунтовой АРУ систем передачи К-3600,

К-1920П и К-24Р:

1 - стрипсы; 2 - крышка; 3 - пластмассовый корпус

15.158. В зависимости от назначения НУП (основной, регулируемый, корректируемый и другие) на магистральных линиях с кабелем КМ-4 установка БТД должна производиться в соответствии с табл. 15.4, а на линиях с кабелем КМ-8/6-в соответствии с табл. 15.5.

Назначение НУП и устанавливаемые в нем БТД на строящихся линиях должны быть указаны в рабочих чертежах проекта.

492

База нормативной документации: www.complexdoc.ru

15.159. Ввод в цистерну НУП цепей АРУ от каждого БТД должен быть сделан отдельным соединительным кабелем ТЗБ-4×4× ×0,9. В цистерне НУП соединительный кабель должен заканчиваться муфтой грунтовой АРУ (рис. 15.51).

Т а б л и ц а 15.4

Установка БТД на НУП при магистральном кабеле КМ-4

* В случае установки в НУП аппаратуры К-24Р.

Т а б л и ц а 15.5

Установка БТД на НУП при магистральном кабеле КМ-8/6

493

База нормативной документации: www.complexdoc.ru

Рис. 15.51. Муфта АРУ:

1 - кожух; 2 - колодка; 3 - гайка; 4 - шайба; 5 - скоба для крепления

494

База нормативной документации: www.complexdoc.ru

15.160. Общая длина соединительного кабеля (от БТД до муфты АРУ) должна быть:

для систем К-3600 и К-1920П - 11,5 м (для корректирующего НУП системы К-3600 на кабеле КМ-8/6 - 12,5 м);

для системы К-24Р (К-24Р и ПСС) – 10 м.

15.161. При прокладке магистрального кабеля в трубопроводе телефонной канализации (коллекторе) соединительные кабели АРУ должны быть проложены также в канализации на уровне прокладки магистрального кабеля. При этом длина соединительного кабеля для систем передачи К-3600, К-1920П допускается в необходимых случаях в пределах 5,25 м, а для системы К-24Р (К-24Ри ПСС) - 5,15 м.

15.162. По мере поступления БТД от предприятия-изготовителя заказчик должен проверить их исправность (входной контроль) путем измерений электрического сопротивления датчиков и результаты проверки зафиксировать в протоколе по форме 15.1. Перед проведением измерений БТД должны находиться в помещении, где производятся измерения, в течение не менее двух часов.

Измерения должны производиться: в БТД РЕ2.149.006 и РЕ2.149.007 с

контактов 1 - 2, 3 - 4, 5 - 6, 7 - 8, 11 - 12, 13 - 14 и 15 - 16; в БТД 2Г2.149.015 с

контактов 1 - 3 и 11 - 13.

Блоки термодатчиков считаются исправными, если отклонение измеренных величин сопротивлений датчиков от их среднего значения не превышает для БТД РЕ2.149.006 - 3 %, БТД РЕ2.149.007 и БТД 2Г2.149.015 - 10 %.

П р и м е ч а н и е. Для оценки исправности цепей термодатчиков системы К-24Р следует произвести измерения не менее трех БТД.

Значения сопротивлений термодатчиков в зависимости от температуры окружающей среды приведены в табл. 15.6.

Ф о р м а 15.1

495

База нормативной документации: www.complexdoc.ru

ПРОТОКОЛ

определения разброса сопротивлений термодатчиков на НУП

Организация ________________________ Участок

_____________________________

Магистраль _________________________ НУП

________________________________

, где n - число однотипных БТД;

.

Норма: БТД РЕ2.149.006 d Ri = 3 % БТД РЕ2.149.007 и БТД 2Г2.149.015 d Ri = 10 %.

Измерения производили:

Представитель заказчика ______________________________________

(_____________)

Представитель строительной организации _______________________

(_____________)

Дата измерений: «____» ___________ 198__ г.

Т а б л и ц а 15.6

497

База нормативной документации: www.complexdoc.ru

Значения сопротивлений термодатчиков в зависимости от окружающей температуры

15.163. Протоколы проверки заказчиком БТД, параметры которых соответствуют нормам, должны быть переданы строительной организации вместе с термоблоками. В проверке БТД может принять участие представитель строительной организации, что следует указать в протоколе. В случае выявления дефектов заказчик должен предъявить рекламацию предприятию-поставщику в установленном порядке.

15.164. Блоки термодатчиков должны быть уложены в грунте на проектную глубину прокладки магистрального кабеля (1,2 ± 0,1 м) по трассе линии в сторону станции А.

Перед вводом соединительных кабелей в цистерну удалить с их концов защитные покровы. Номера вводных патронов, в которые должны быть введены соединительные кабели, а также места расположения муфт грунтовой АРУ внутри цистерны, определяются рабочими чертежами проекта.

15.165. Для монтажа, соединительного кабеля с БТД необходимо:

а) разделать конец кабеля согласно рис. 15.52;

498

База нормативной документации: www.complexdoc.ru

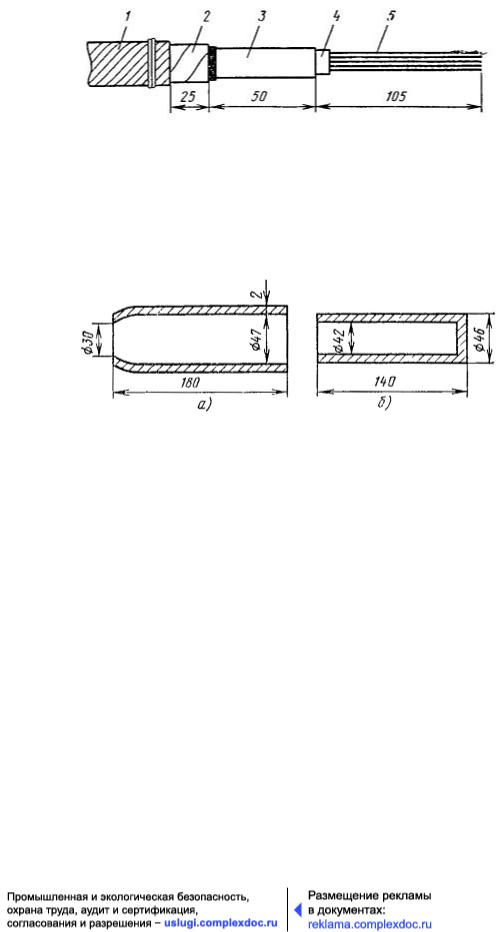

Рис. 15.52. Разделка конца кабеля для монтажа БТД:

1 - наружный покров; 2 - броня; 3 - оболочка; 4 - поясная изоляция; 5 - жилы

б) надвинуть на конец кабеля свинцовый цилиндр (рис. 15.53, а), предварительно обмотав кабель бумагой;

Рис. 15.53. Свинцовый корпус для БТД:

а - цилиндр; б - стакан

в) залудить жилы кабеля припоем ПОССу-61-0,5 на длине 10 мм.

Надвинуть на четверки групповые кольца, а на жилы - изолирующие гильзы

2,5×3,5×15 мм;

г) припаять концы жил кабеля к контактам БТД согласно табл. 15.7.

Надвинуть гильзы на места паек, сдвинуть групповые кольца. Обмотать БТД и место припайки к нему жил кабеля с захватом оболочки тремя - четырьмя слоями кабельной бумаги. Между слоями бумаги уложить паспорт (форма 15.2);.

Т а б л и ц а 15.7

Распайка жил кабеля на контакты БТД

499

База нормативной документации: www.complexdoc.ru

П р и м е ч а н и е. Расцветка четверок: 1 - красная; 2 - зеленая; 3 - синяя; 4 - желтая. Расцветка жил в парах: 1, 3, 5, 7 - красная - желтая; 2, 4, 6, 8 - зеленая - синяя.

Ф о р м а 15.2 Экз. № 1 (вкладывается спайщиком в термоблок)

500

База нормативной документации: www.complexdoc.ru

ПАСПОРТ на монтаж термоблока

направления

_________________________

Объект _____________________________ Строительная организация

_____________

НУП

_______________________________

_____________________________________

Тип блока __________________________ Дата монтажа

________________________

Спайщик

(___________________________)

(подпись)

Линия отреза

Экз. № 2 (хранится в документации)

ПАСПОРТ на монтаж термоблока

направления

_________________________

Объект _____________________________ Строительная организация

_____________

НУП

_______________________________

_____________________________________

501

База нормативной документации: www.complexdoc.ru

Тип блока __________________________ Дата монтажа

________________________

Спайщик

(___________________________)

(подпись)

Первый экземпляр паспорта вложен в блок.

Подпись спайщика

____________________

д) поместить БТД в свинцовый стакан (рис. 15.53, б). Сдвинуть ранее надетый на конец кабеля свинцовый цилиндр так, чтобы стакан входил в него на 10 - 15 мм. Зачеканить конус цилиндра таким образом, чтобы конец его плотно прилегал к оболочке. Спаять свинцовый цилиндр со стаканом, а затем с оболочкой кабеля

(рис. 15.54).

е) уложить смонтированный свинцовый корпус БТД в чугунную муфту МЧ-65 и залить ее битумной массой, температура которой должна быть не выше 100 - 110 °С.

П р и м е ч а н и е. При установке БТД в телефонной канализации чугунная муфта не устанавливается; свинцовый корпус следует покрыть слоем мастики МБР и обмотать стеклолентой с 30 %-ным перекрытием.

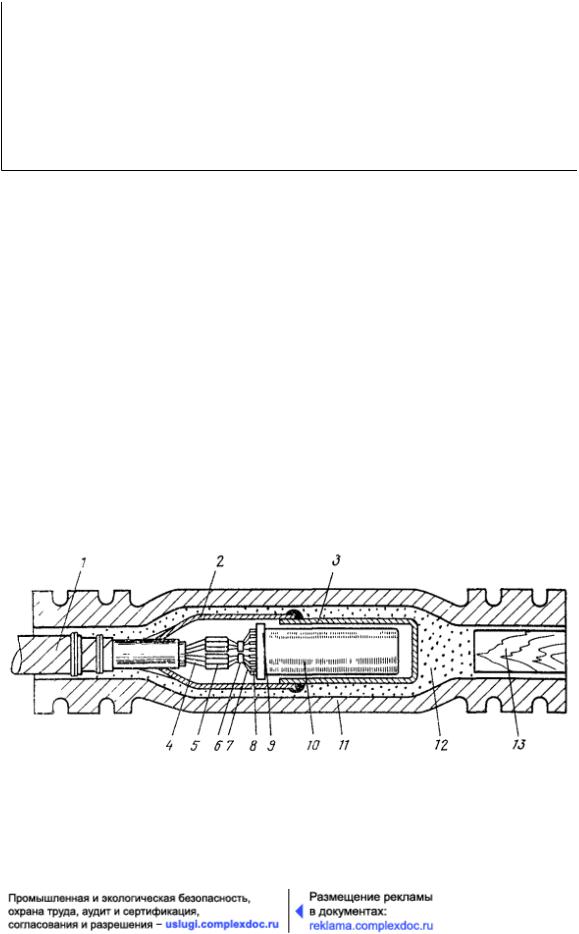

Рис. 15.54. Общий вид смонтированного БТД (в разрезе):

502

База нормативной документации: www.complexdoc.ru

1 - кабель; 2 - цилиндр; 3 - стакан; 4 - жилы кабеля; 5 - изолирующие гильзы; 6 - групповые кольца; 7 - выводные проводники; 8 - стрипсы; 9 - крышка; 10 - корпус; 11 - чугунная муфта; 12 - битумная масса; 13 - пробка деревянная

15.166. Для монтажа соединительного кабеля с муфтой АРУ необходимо:

а) в соответствии с рабочими чертежами проекта уточнить место расположения муфты АРУ для данной аппаратуры;

б) уложить кабель по металлоконструкциям от вводного патрона до места расположения муфты АРУ; удалить излишнюю длину кабеля и снять свинцовую оболочку на расстоянии 150 мм от его конца;

в) надвинуть на конец кабеля кожух муфты АРУ;

г) у обреза свинцовой оболочки наложить бандаж из ниток на поясную изоляцию и оборвать ее около бандажа; надвинуть на каждую жилу поверх изоляции гильзу 5×5,5×50 мм; залудить контактные проволоки колодки муфты АРУ и концы жил кабеля припоем ПОССу-61-0,5 на длине 10 мм;

д) закрепить временно муфту; припаять жилы кабеля к контактам муфты АРУ согласно табл. 15.8. Нумерация контактов показана на рис. 15.55. Надвинуть на места паек изолирующие жилы;

е) обмотать сросток с захватом оболочки кабеля двумя - тремя слоями кабельной бумаги и укрепить их нитками; между слоями бумаги уложить паспорт;

ж) надвинуть на сросток кожух муфты; при этом свинцовая оболочка кабеля должна входить внутрь кожуха на 10 - 15 мм. Припаять патрубок кожуха к оболочке кабеля и расширенную часть кожуха к колодке муфты; кромки кожуха и колодки должны быть предварительно тщательно зачищены и залужены.

503

База нормативной документации: www.complexdoc.ru

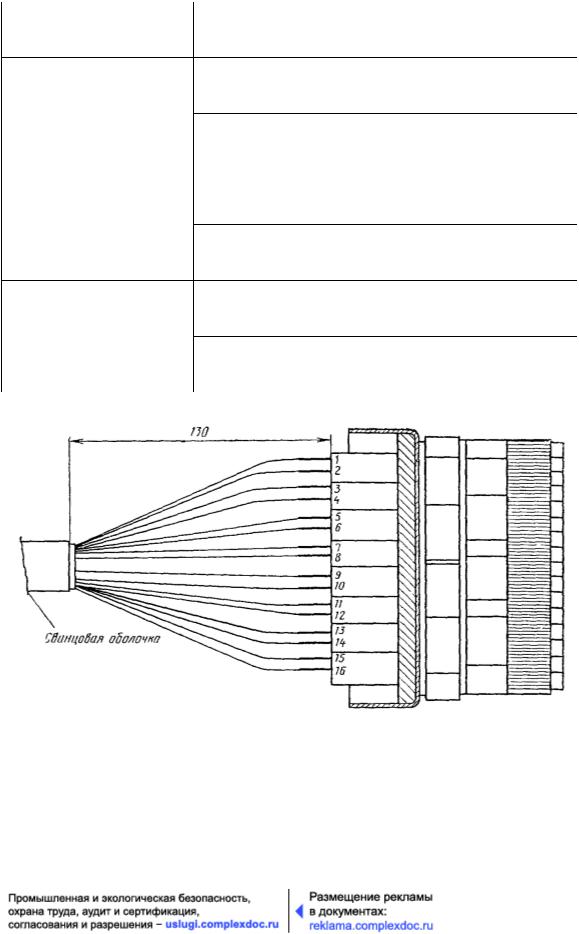

Рис. 15.55. Распайка кабеля в муфте АРУ

15.167. Закрепить муфту АРУ на металлоконструкциях цистерны НУП при помощи скобы и гайки.
