длиной 350 мм и сечением не менее 4 мм для подключения конденсатора (кроме выводных проводников для КИП);
б) восстановить изолирующий покров муфты и оголенной оболочки кабеля «холодным» способом (см. разд. 12), выпустив указанные в п. 15.150, а проводники между слоями изолирующих покровов;
в) уложить муфту в защитную чугунную муфту, выпустив проводники для подключения конденсатора через заливочное отверстие в защитной муфте. Залить муфту битумной массой (битум № 4); между корпусом муфты и крышкой заливочного отверстия уложить прокладку из пластмассы толщиной не менее наружного диаметра выводных проводников, с прорезями для последних; закрепить крышку заливочного отверстия и уложить муфту на дно котлована;
г) концы выводных проводников припаять к выводам конденсатора; установить полиэтиленовую трубку-муфту вертикально вплотную к середине чугунной муфты и закрепить ее рыхлым грунтом; залить трубку-муфту разогретым до 80 °С пластифицированным битумным компаундом; погрузить конденсатор с припаянными проводниками в трубку-муфту таким образом, чтобы расстояние от дна до конденсатора было 10 - 20 мм.
МОНТАЖ РАЗВЕТВИТЕЛЬНЫХ МУФТ
15.151. Разветвительные муфты (рис. 15.49) должны устанавливаться в случаях, когда емкость линейного кабеля необходимо распределить на несколько направлений.
На кабелях междугородной связи разветвительные муфты следует устанавливать в шахтах, кроссах, НУП и других местах, где линейная сторона кабеля распаивается на несколько распределительных кабелей, каждый из которых подлежит включению в разные оконечные устройства (боксы, ОГКМ, блоки термосопротивлений АРУ и т.д.). Кроме того, разветвительные муфты должны устанавливаться на переходах через реки и водоемы, где подземный кабель подлежит распайке на два подводных кабеля: основной и резервный.

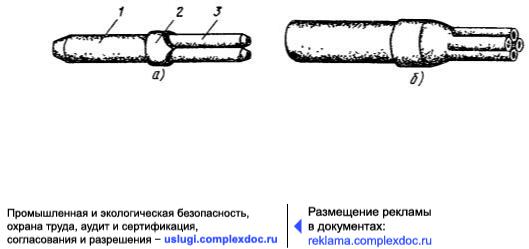

Рис. 15.49. Двухпалая (а) и четырехпалая (б) разветвительные муфты:
1 - корпус; 2 - крышка; 3 - пальцы
490
База нормативной документации: www.complexdoc.ru
15.152. На кабелях в металлических оболочках должны применяться разветвительные муфты, изготовленные из свинца.
15.153. При монтаже разветвительной муфты необходимо:
а) подготовить концы магистрального (основного) и распределительных кабелей в соответствии с требованиями разд. 8;
б) надвинуть на конец магистрального кабеля корпус разветвительной муфты, а на распределительные кабели - ее крышку. Концы распределительных кабелей должны входить в пальцы так, чтобы металлическая оболочка доходила до края крышки;
в) разделить четверки и пары магистрального кабеля по разветвлениям в соответствии с проектом включения в оконечные устройства, распределения по створам подводных кабелей и т.д.;
г) срастить коаксиальные пары и жилы симметричных кабелей так же как при монтаже прямых муфт.
Незадействованные жилы (пары) распределительных кабелей (или подводных магистральных кабелей разных створов) должны быть оставлены такой длины, чтобы при необходимости их можно было срастить с любыми жилами (парами) магистрального кабеля. Концы неиспользованных элементов следует изолировать;
П р и м е ч а н и е. До запайки разветвительной муфты должна быть произведена прозвонка; при этом для сохранения одинаковой нумерации жил на боксах с обеих сторон усилительного участка жилы могут быть соединены не напрямую, а по результатам прозвонки.
д) упаковать сросток тремя - четырьмя слоями кабельной бумаги, уложив между ними паспорт и схему соединения пар кабелей; закрепить упаковку сростка нитками;
е) надвинуть на сросток корпус и крышку муфты. Сначала спаять пальцы крышки с оболочкой распределительных кабелей, затем крышку с корпусом муфты и после этого корпус муфты с оболочкой магистрального кабеля;
ж) проверить герметичность муфты местным давлением.
15.154. Восстановление изолирующих покровов и защита муфт, установленных в грунте, от механических повреждений должны производиться так же, как при монтаже прямых муфт.
