б) подготовить медный луженый проводник из проволоки диаметром 1,0 мм и длиной 100 мм;

в) открыть окно на соединительной гильзе;

г) вложить проводник в пазы штыря и гнезда и припаять его припоем ПОССу-61-0,5; излишек проводника удалить;

д) закрыть окно и установить пломбу.

15.50. Монтаж малогабаритных муфт типа ОГКМ-С на распределительном кабеле КТС следует выполнять по технологии, изложенной в пп. 15.46 - 15.49. Разделка конца кабеля КТС показана на рис. 15.20. В процессе залуживания внешнего проводника под баллонную изоляцию следует задвинуть опорную полиэтиленовую трубку (см. п. 9.47).

Рис. 15.20. Разделка конца кабеля КТС:

1 - оболочка; 2 - поясная изоляция; 3 - экранные ленты; 4 - внешний проводник; 5 - баллонная изоляция; 6 - внутренний проводник

МОНТАЖ ПЕРЕХОДНОЙ ГАЗОНЕПРОНИЦАЕМОЙ СОЕДИНИТЕЛЬНОЙ МУФТЫ (ПГМС)

15.51.Муфта ПГМС должна устанавливаться на стыке распределительного кабеля МКСГ и станционных однопарных кабелей КМС-2; противоположный конец кабеля МКСГ включается в разветвительную муфту коаксиального кабеля для вывода симметричных пар, а концы кабелей КМС-2 в ЛАЦ ОУП (ОП) подключаются к плате стойки служебной связи аппаратуры К-3600 (К-1920П) или

квводной плате стойки VKD аппаратуры VLT-1920.

15.52.На кабеле КМ-8/6 к муфте ПГМС подключается 14 кабелей КМС-2 (в том числе один резервный), а на кабеле КМ-4 - 10 кабелей.

456

База нормативной документации: www.complexdoc.ru

При монтаже муфты ПГМС распайка симметричных пар кабеля МКСГ-7×4 с линейной стороны и кабелей КМС-2 со станционной стороны должна производиться таким образом, чтобы каждый кабель КМС-2 соединялся с одной из пар кабеля МКСГ; при этом жила «а» (первая) линейного кабеля должна соединяться с жилой «а» станционного кабеля КМС-2.

При подключении к муфте ПГМС 14 кабелей КМС-2 следует устанавливать уплотнительную шайбу с 17 отверстиями, а при подключении 10 кабелей - шайбу с

13отверстиями.

15.53.До начала монтажа муфты распределительный и станционный кабели должны быть подвергнуты измерениям и испытаниям на соответствие их параметров установленным нормам.

15.54.Зачистить места паек свинцовых элементов муфты и остальные детали; при протирке резиновой шайбы бензин не применять.

Жилы станционной стороны муфты обрезать на длине 75 мм от заливочного компаунда и залудить их концы припоем ПОССу-61-0,5 на длине 10 мм.

15.55.Подготовить отрезки кабелей КМС-2 длиной, указанной в проекте (в зависимости от места расположения ПГМС). Протянуть кабели сквозь упорную, уплотнительную и нажимную шайбы на длину около 200 мм. Шайбы скрепить винтами М5×25.

15.56.На расстоянии 50 мм от конца каждого кабеля КМС-2 осторожно надрезать оболочку и снять ее. Сдвинуть экран к месту среза оболочки и обрезать его ножницами. На расстоянии 5 мм от места среза оболочки надрезать и снять поясную полиэтиленовую изоляцию. На расстоянии 20 мм от места среза оболочки осторожно надрезать полиэтиленовую изоляцию жил и удалить ее. Залудить концы жил на длине 5 - 7 мм припоем ПОССу-61-0,5 (рис. 15.21).

Рис. 15.21. Разделка кабеля КМС-2:

1 - место остановки нажимной шайбы; 2 - оболочка, 3 - экран (обрезан); 4 - поясная полиэтиленовая изоляция, 5 - полиэтиленовая изоляция жил; 6 - жилы

457

База нормативной документации: www.complexdoc.ru

15.57.Ослабить стяжные винты, установить кабели КМС-2 в шайбах таким образом, чтобы расстояние от места среза оболочки каждого кабеля до нажимной шайбы составляло 40 мм; подтянуть стяжные винты. Связать кабели КМС-2 в жгут

инадвинуть на жгут цилиндр.

15.58.Надвинуть на каждую жилу станционной стороны муфты по две полиэтиленовое гильзы размером 1,3×2,2×25 мм и одну гильзу размером 4×5×50 мм.

15.59.Соединить с помощью разрезной медной луженой гильзы жилы кабеля КМС-2 с расположенными по диагонали жилами четверки муфты ГМС; при этом жилу кабеля КМС-2 вставлять в гильзу петлей, слегка обжимая гильзу бокорезами (рис. 15.22). Пропаять сросток жил припоем ПОССу-61-0,5; при этом конец жилы кабеля КМС-2 припаять к внешней стороне гильзы (рис. 15.22).

Рис. 15.22. Сращивание жилы кабеля КМС-2 в разрезной гильзе:

1 - жила кабеля КМС-2, 2 - медная разрезная гильза; 3 - жила муфты ГМС

15.60.После соединения всех жил надвинуть на каждый сросток полиэтиленовую гильзу 4×5×50 мм. Гильзы каждой четверки зафиксировать бандажом из ниток со стороны муфты ГМС. Упаковать сросток муфты двумя - тремя слоями кабельной бумаги и закрепить ее нитками.

15.61.Надвинуть на сросток цилиндр таким образом, чтобы один его торец был заподлицо с упорной шайбой, а другой вошел внутрь свинцового корпуса муфты ГМС. Скрепить цилиндр с упорной шайбой с помощью трех центрирующих винтов М4×8.

15.62.Запаять припоем ПОССу-30-2 цилиндр с муфтой ГМС с помощью газовой горелки. Во избежание перегрева резиновой уплотнительной шайбы и муфты ГМС при пайке охлаждать цилиндр и корпус муфты ГМС мокрой тканью или ветошью.

15.63.Сжать резиновую уплотнительную шайбу между упорной и нажимной шайбами путем завинчивания до упора винтов М5×25.

15.64.Монтаж линейной стороны муфты ПГМС выполнить согласно пп. 15.124 - 15.129. В процессе монтажа произвести маркировку кабелей КМС-2 с помощью нумерационных бирок, укрепленных на конце жгута. Надписи на бирках должны соответствовать нумерации пар линейного кабеля.

458

База нормативной документации: www.complexdoc.ru

15.65.Подключение кабелей КМС-2 к платам стойки служебной связи или стойки УКД выполнить согласно рабочим чертежам проекта.

15.66.Электрические измерения симметричных пар кабеля на смонтированных участках должны производиться с вводных плат или с концов кабелей КМС-2. Общий вид муфты ПГМС показан на рис. 15.23.

Рис. 15.23. Общий вид смонтированной муфты ПГМС:

1 - кабель МКСГ-7×4; 2 - свинцовый конус; 3 - муфта ГМС-7; 4 - пайка; 5, 6 - гильзы полиэтиленовые изолирующие, 7 - цилиндр латунный; 8 - кабель КМС-2, 9 - шайба нажимная; 10 - шайба резиновая; 11 - винт центрирующий, 12 - шайба упорная

МОНТАЖ ОКОНЕЧНОГО КАБЕЛЬНОГО УСТРОЙСТВА (УОК)

15.67. До начала работ по установке и монтажу устройство УОК (рис. 15.24) должно быть проверено на соответствие техническим условиям по следующим параметрам:

а) внешний вид, маркировка;

б) наличие избыточного давления;

в) электрическое сопротивление изоляции (при отсутствии избыточного давления);

г) электрическая прочность изоляции.

Результаты проверки по перечисленным показателям должны быть указаны в виде справки в протоколе формы 17.3, составляемом заказчиком при проведении входного контроля и переданном строительной организации вместе с УОК.

Устройства, не выдержавшие проверку, установке не подлежат.

459

База нормативной документации: www.complexdoc.ru

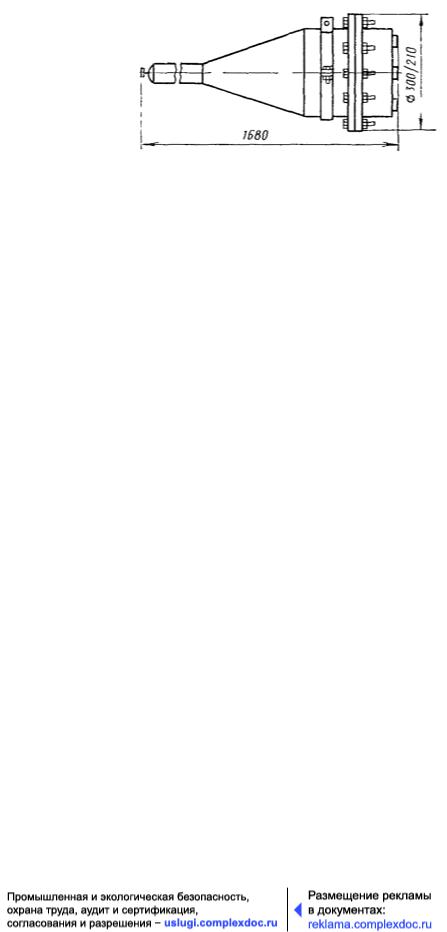

Рис. 15.24. Устройство оконечное кабельное (УОК) для кабеля КМ-8/6 и для кабеля КМ-4 (в числителе даны размеры для УОК кабеля КМ-8/6, в знаменателе - для кабеля КМ-4)

15.68. При внешнем осмотре следует обратить внимание на наличие на корпусе номера чертежа*, а на всех разъемах - заглушек; на корпусе УОК должен быть установлен защитный цилиндр; устройство не должно иметь вмятин, трещин и других механических повреждений. В паспорте должна быть указана величина избыточного давления и температура в момент упаковки.

Комплектность УОК должна соответствовать заводскому сертификату.

* Для кабеля КМ-8/6 - РХ3.609.004 и РХ3.609.004.01, для кабеля КМ-4 - РХ3.609.005 и РХ3.609.005.01.

15.69.Наличие избыточного давления проверяется манометром, а электрические измерения - в соответствии с требованиями разд. 16.

15.70.Устройство, выполненное по чертежу РХ3.609.004, предназначено для установки на конце А кабеля КМ-8/6, а по чертежу РХ3.609.004.01 - на конце Б. На конце А кабеля КМ-4 соответственно устанавливается УОК, выполненное по чертежу РХ3.609.005, а на конце Б - по чертежу РХ3.609.005.01.

Визуально указанные устройства для концов А и Б следует различать по направлениям нумерации разъемов, что дополнительно указывается стрелкой, нанесенной на плате УОК (рис. 15.25 и 15.26).

460

База нормативной документации: www.complexdoc.ru

Рис. 15.25. Нумерация разъемов УОК для кабеля КМ-8/6:

а - на конце кабеля А (РХ3.609.004); б - на конце кабеля Б (РХ3.609.004.01)

Рис. 15.26. Нумерация разъемов УОК для кабеля КМ-4:

а- на конце кабеля А (РХ3.609.005); б - на конце кабеля Б (РХ3.609.005.01)

15.71.Распайка симметричных цепей и одиночных жил кабеля. КМ-8/6 и звездных четверок кабеля КМ-4 на разъемы должна соответствовать табл. 15.1 и

рис. 15.27.

461

База нормативной документации: www.complexdoc.ru

Рис. 15.27. Нумерация контактов вилки 2РМГ разъема симметричных цепей в УОК кабелей КМ-8/6 и КМ-4

Т а б л и ц а 15.1

Распайка симметричных цепей и одиночных жил кабеля на разъемы

462

База нормативной документации: www.complexdoc.ru

15.72.Длина магистральных кабелей, введенных в цистерну НУП, должна составлять 1200 мм вне зависимости от положения коаксиальных пар на концах кабеля.

15.73.Сращивание магистрального кабеля со стабкабелем УОК должно производиться в прямой соединительной муфте в соответствии с требованиями разд. 9.

15.74.Расположение УОК и места установки соединительных муфт определяются рабочими чертежами проекта. Крепление соединительной муфты должно производиться при помощи хомутов и стяжек, входящих в комплект поставки цистерны; УОК крепится к кронштейну, причем хомут крепления поставляется вместе с УОК, а болт крепления - в комплекте цистерны НУП.

15.75.Подключение кабеля к оборудованию для содержания под постоянным избыточным давлением должно производиться путем впайки конца медной трубки воздуховода в конус соединительной муфты с линейной стороны.

463

База нормативной документации: www.complexdoc.ru

15.76. Измерение электрических параметров смонтированного кабеля (усилительного участка, секции) после установки УОК и монтажа соединительной муфты должно производиться с разъемов УОК при помощи коаксиальных разъемов-переходников и переходных шнуров, входящих в комплект поставки УОК

15.77.После проведения электрических измерений на свободных коаксиальных

исимметричных разъемах должны быть установлены металлические заглушки. Общий вид УОК со стабкабелем показан на рис. 15.28, а положение УОК и соединительной муфты в НУП - на рис. 15.29.

Рис. 15.28. Общий вид УОК со стабкабелем КМ-8/6:

1 - вентиль; 2 - стабкабель; 3 - корпус; 4 - коаксиальная пара 2,6/9,4; 5 - коаксиальная пара 1,2/4,6; 6 - симметричные пары; 7 - герметизирующий компаунд; 8 - коаксиальный разъем; 9 - симметричный разъем; 10 - кронштейн для крепления
