Рис. 15.13. Устройство оконечное кабельное со стабкабелями для НРПГ-2 системы ИКМ-480

МОНТАЖ ОКОНЕЧНЫХ ГАЗОНЕПРОНИЦАЕМЫХ КОАКСИАЛЬНЫХ МУФТ ОГКМ И ОГКМ-С

15.43. До начала монтажа кабель и муфта должны быть подвергнуты электрическим измерениям и испытанию на герметичность; сопротивление изоляции между штырем и гильзой или втулкой в муфте должно быть не менее 10000 МОм при 20 ± 5 °С и относительной влажности воздуха до 80 %.

Электрическая прочность изоляции между внутренним и внешним проводниками кабеля, а также между штырем и гильзой или втулкой муфты должна быть испытана напряжением не менее 4000 В постоянного тока в течение 2 мин.

15.44.Для монтажа муфт используются те же инструменты, что и при монтаже соединительных муфт на кабелях с коаксиальными парами типа 2,6/9,4 и 1,2/4,6.

15.45.Разделка конца кабеля КРК для монтажа муфты ОГКМ производится в следующем порядке (рис. 15.14):

а) на расстоянии 100 мм от конца кабеля сделать круговой надрез свинцовой оболочки и осторожно ее удалить;

б) у места среза оболочки на поясную изоляцию наложить бандаж из пяти - шести витков ниток; поясную изоляцию около бандажа оборвать и удалить;

в) размотать и на расстоянии 10 мм от места среза свинцовой оболочки обрезать стальные ленты экрана;

г) на расстоянии 35 мм от места среза свинцовой оболочки закрепить внешний проводник обрезами № 2. Плоскогубцами «утиный нос» раздвинуть продольный шов и затем поворотом плоскогубцев вокруг оси кабеля обрезать внешний проводник у режущей кромки обрезов;

д) внутренний проводник обрезать на расстоянии 15 мм от конца внешнего проводника боковыми кусачками таким образом, чтобы торец среза не имел клиновидной формы;

452

База нормативной документации: www.complexdoc.ru

е) при помощи специальной вилки и установщика шайб удалить из кабеля три - четыре полиэтиленовых шайбы и установить вместо них три фторопластовых (см.

пп. 9.20, 9.21).

Рис. 15.14. Разделка кабеля КРК для монтажа ОГКМ

15.46. Монтаж муфты ОП<М на кабеле КРК должен производиться в такой последовательности:

а) разобрать муфту ОГКМ (рис. 15.15), для чего отвинтить гильзу 12 и гайки 5 и 7, вынуть узел «штепсель» 10 вместе со втулкой 6 и резиновым кольцом 4;

Рис. 15.15. Муфта ОГКМ:

1 - корпус, 2 - втулка; 3 - гайки для крепления муфты; 4 - кольцо резиновое, 5 - гайка фасонная, 6 - втулка, 7 - контргайка, 8 - кольцо резиновое; 9 - место подпайки перемычки; 10 - узел «штепсель» (штырь для внутреннего проводника), 11 - кольцо пружинное; 12 - гильза

б) надвинуть корпус 1 муфты на разделенный конец кабеля КРК (рис. 15.16);

453

База нормативной документации: www.complexdoc.ru

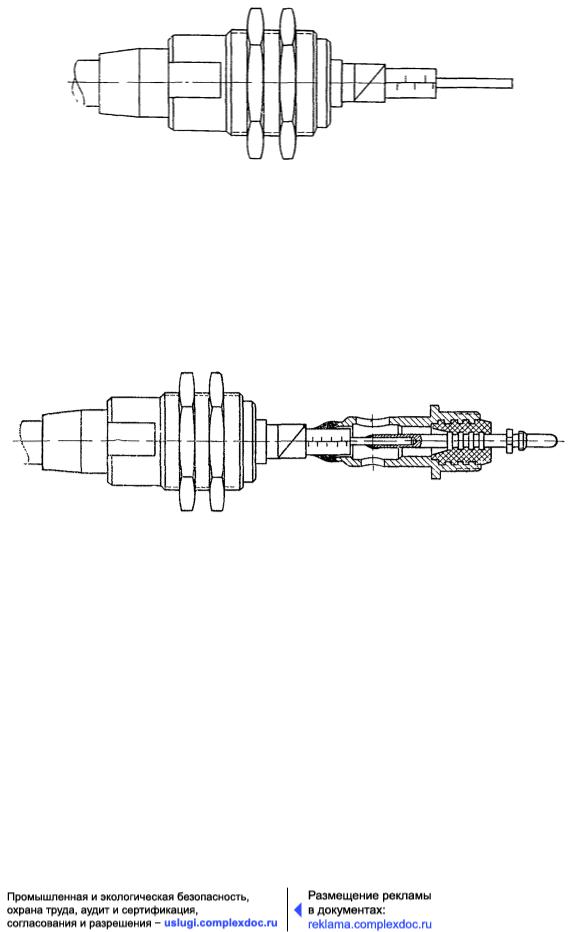

Рис. 15.16. Корпус муфты ОГКМ, надвинутый на разделанный конец кабеля КРК

в) вставить втулку 6 и резиновое кольцо 4 в корпус муфты таким образом, чтобы выступы на втулках были обращены к кольцу 4, расположенному между втулками;

г) надвинуть узел «штепсель» на конец кабеля таким образом, чтобы внутренний проводник вошел до упора в гнездо штыря штепселя, а внешний проводник - во втулку штепселя (рис. 15.17);

Рис. 15.17. Положение узла «штепсель» во время пайки

д) штырь штепселя, используя имеющееся в последнем отверстие (большое), припаять к внутреннему проводнику кабеля, а втулку штепселя - к внешнему проводнику. Пайку производить припоем ПОССу-61-05;

е) корпус муфты 1 со втулкой 6 и резиновым кольцом 4 надвинуть на втулку штепселя;

ж) вставить в фасонную гайку 5 резиновое кольцо (прокладку) 8, навернуть гайку на корпус муфты до отказа (рис. 15.18);

454

База нормативной документации: www.complexdoc.ru

Рис. 15.18. Сочленение втулки штепселя с корпусом муфты и закрепление их фасонной гайкой

з) припаять корпус муфты к свинцовой оболочке кабеля.

Общий вид смонтированной муфты показан на рис. 15.19.

Рис. 15.19. Общий вид смонтированной муфты ОГКМ

15.47.В процессе пайки необходимо применять мокрую ткань или ветошь для отвода тепла от муфты; пайку следует вести осторожно, не допуская перегрева муфты и повреждения резиновых прокладок, обеспечивающих герметичность на стыках отдельных частей муфты.

15.48.После окончания монтажа муфта вместе с кабелем подлежит проверке на соответствие установленным нормам по сопротивлению и электрической прочности изоляции, а также на герметичность.

15.49.Перепайка перемычки между линейной и станционной частями муфты ОГКМ (между узлом «штепсель» и штепсельным гнездом) должна производиться после настройки аппаратуры на линии для повышения надежности контакта; для этого необходимо:

а) до начала работ снять с кабеля напряжение дистанционного питания;

455
