проволокой диаметром 1 - 1,5 мм (рис. 14.13). Покрыть сросток вместе с бандажами на наружном покрове горячей битумной массой (битум № 3).

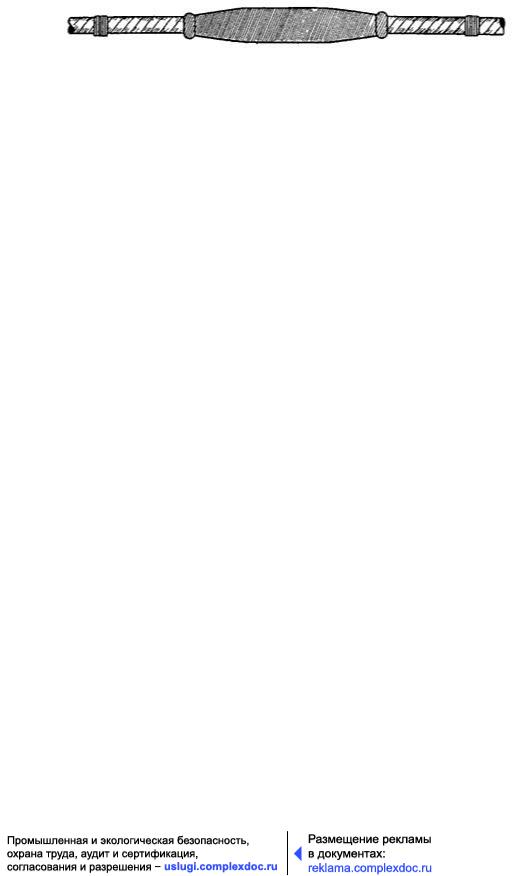

Рис. 14.13. Вид сростка после наложения защитного покрова
МОНТАЖ КАБЕЛЕЙ С ПРОВОЛОЧНОЙ БРОНЕЙ ПРИ ПОМОЩИ СТЯЖНЫХ ЗАЩИТНЫХ МУФТ
14.31. Для сращивания проволочной брони данным способом должны быть подготовлены следующие специальные детали: кольцо (рис. 14.14, а), прижим (рис. 14.14, б), конус (рис. 14.14, в), стяжной болт с гайками и шайбами (рис. 14.14, г) защитная муфта (рис. 14.14, д).
420
База нормативной документации: www.complexdoc.ru

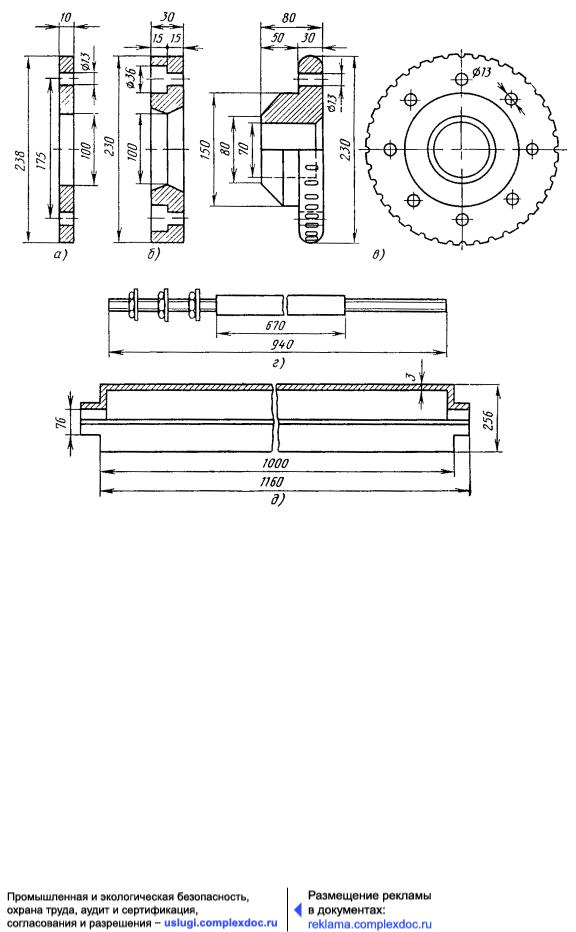

Рис. 14.14. Детали стяжной муфты для кабеля КМК-8/6:
а - кольцо; б - прижим; в - конус; г - стяжной болт с гайками и шайбами; д - защитная муфта
14.32. Размеры деталей определяются в зависимости от типа кабеля, способа сращивания оболочки и размера смонтированной муфты (свинцовой, алюминиевой).
МОНТАЖ КАБЕЛЯ МАРКИ КМК-8/6 ПРИ ПОМОЩИ СТЯЖНЫХ ЗАЩИТНЫХ МУФТ
14.33. Размеры деталей стяжной защитной муфты для сращивания проволок брони кабеля марки КМК-8/6 приведены на рис. 14.14.
421
База нормативной документации: www.complexdoc.ru
14.34.Уложить на монтажные козлы сращиваемые кабели с перекрытием концов не менее 700 мм и прикрепить их.
14.35.Наметить середину сростка на каждом конце путем наложения бандажа из одного - двух витков шпагата или проволоки.
14.36.На расстоянии 350 мм от середины сростка поверх наружного покрова сращиваемых концов кабеля наложить с помощью клетневки (см. рис. 14.3 - 14.5) бандаж из стальной оцинкованной проволоки диаметром 3 мм. Длина бандажа 80 мм, длина проволоки для зарядки клетневки 7 м.
14.37.Снять с концов кабеля пряжу наружного покрова и обрезать ее около бандажей (рис. 14.15).

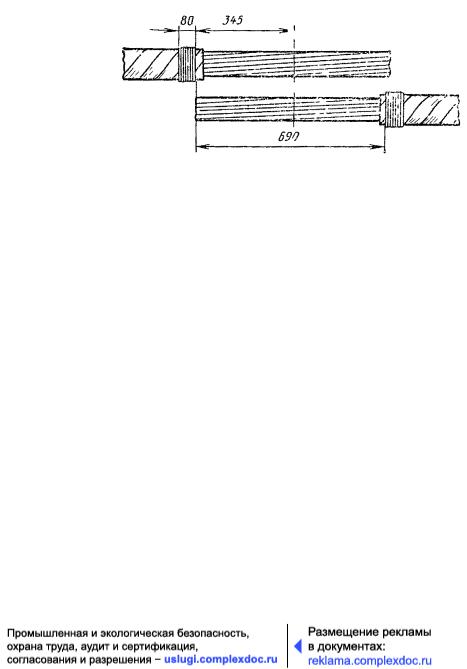

Рис. 14.15. Разделка концов кабеля КМК-8/6
14.38.Надеть на каждый конец кабеля детали стальной стяжной муфты для крепления проволок брони в такой последовательности: кольцо, прижим и конус
(рис. 14.16, а).
14.39.Отделить от кабеля проволоки брони, протереть ветошью, смоченной бензином, отогнуть в сторону и временно закрепить (рис. 14.16, б).
14.40.Наложить на подброневой покров бандаж из двух витков проволоки диаметром 1 - 1,5 мм на расстоянии 15 - 20 мм от изгиба проволок брони.
14.41.Снять с концов кабеля слои кабельной пряжи и крепированной бумаги подброневого покрова и обрезать их у наложенного бандажа.
14.42.Очистить свинцовую оболочку от битума и промыть ее ветошью, смоченной бензином.
14.43.Намотать четыре - пять витков стеклоленты на торец подброневого
покрова.
422
База нормативной документации: www.complexdoc.ru
14.44. Сделать круговой надрез свинцовой оболочки на расстоянии 95 мм от бандажа на наружном покрове. Снять свинцовую оболочку, надвинуть на один из концов кабеля свинцовый цилиндр и свинцовый конус, а на другой конец свинцовый конус. Смонтировать сердечник кабеля, заполнить паспорт, запаять свинцовую муфту, проверить ее герметичность в соответствии с требованиями разд. 9, 11 и 17.
Рис. 14.16. Монтаж стяжной муфты:

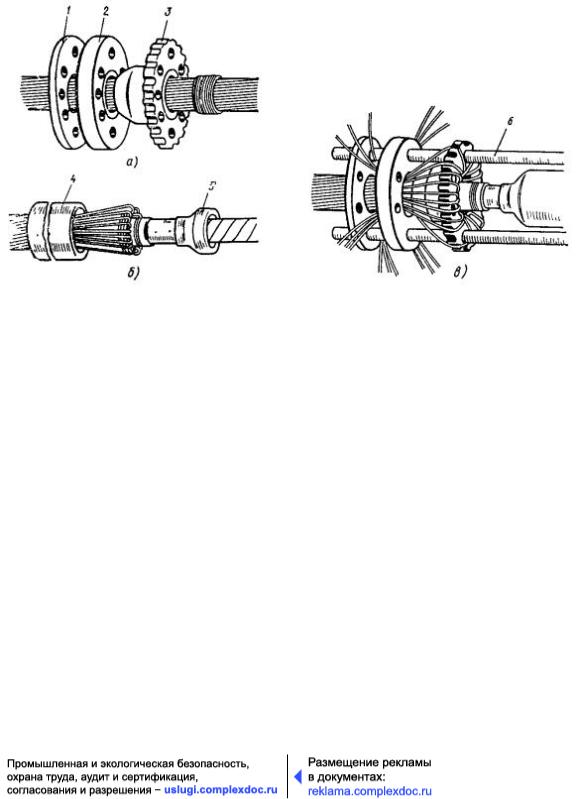

а - установка деталей стяжки; б - загиб проволок и установка деталей свинцовой муфты; в - заделка проволок брони:
1 - кольцо; 2 - прижим; 3 - конус; 4 - свинцовый цилиндр; 5 - свинцовый конус; 6 - стяжной болт
14.45.Отогнуть проволоки брони и обмотать бандаж (ранее сделанный на наружном покрове) кабельной лентой так, чтобы диаметр кабеля в этом месте был равен внутреннему диаметру конуса.
14.46.Вставить стяжные болты в отверстия конусов и надвинуть оба конуса на обмотанные кабельной лентой участки кабеля. Подтянуть конуса гайками до упоров на стяжных болтах.
14.47.Выложить проволоки брони через прорези конусов вдоль кабеля. Проволоки должны плотно прилегать к конусу, для чего во время укладки их следует пристукивать молотком через алюминиевый стержень диаметром 20 и длиной порядка 200 мм.
14.48.Закрепить концы проволок, выложенных вдоль конуса и кабеля, временным бандажом.
423
База нормативной документации: www.complexdoc.ru
14.49.Установить прижим над проволоками брони и с помощью гаек плотно прижать его к конусу. Гайки завинчивать торцовым ключом (рис. 14.16, в).
14.50.Снять временный бандаж, проволоки брони отогнуть к прижиму и закрепить их с помощью кольца и гаек. Излишнюю длину проволок брони надпилить и обломить.
14.51.Намотать на кабель просмоленную кабельную ленту в местах расположения шеек стальной защитной муфты. Ленту наматывать с таким расчетом, чтобы кабель плотно лежал в шейках муфты.
14.52.Уложить смонтированную муфту в нижнюю половину стальной защитной муфты, установить ее верхнюю половину и скрепить их болтами.

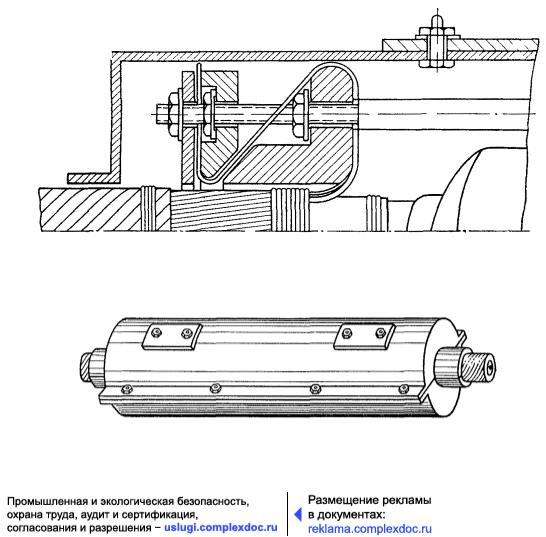

14.53.Залить защитную муфту битумной массой, доливая ее по мере усадки. Положение муфты в разрезе показано на рис. 14.17, а муфты после установки кожуха - на рис. 14.18.
14.54.Смонтированную муфту осторожно, не допуская крутых изгибов кабеля, опустить в подводную траншею (котлован).
Рис. 14.17. Положение муфты после стяжки (в разрезе)
