кабелями и шейкой чугунной муфты также заделать просмоленной паклей; через люк заполнить внутреннюю полость муфты цементным раствором.
13.40. При монтаже симметрирующих муфт концы выводных проводников скрутить с токопроводящими жилами кабеля, пропаять и изолировать тупиковыми гильзами. К противоположным концам выводных проводников в процессе симметрирования временно подключить переменный контур, а после подбора - постоянный контур противосвязи. После монтажа сердечника сросток заключить в полиэтиленовую муфту с компаундом.
МОНТАЖ КАБЕЛЕЙ В ОБОЛОЧКАХ ИЗ РАЗНОРОДНЫХ МАТЕРИАЛОВ
13.41.Монтаж кабелей в оболочках из разнородных материалов должен производиться термоусаживаемыми трубками или специальными металлопластмассовыми манжетами типа МПК (манжета переходная кабельная) (рис. 13.12, а).
13.42.Монтаж кабелей в оболочках из разнородных материалов при помощи термоусаживаемых трубок (деталей) осуществляется так же, как на кабелях в однородных оболочках (см. пп. 13.4 - 13.24).

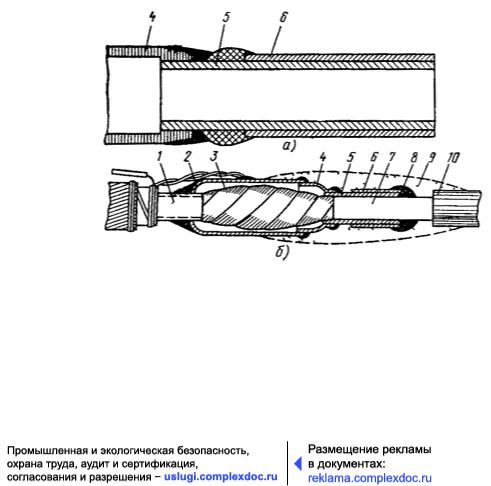

Рис. 13.12. Сращивание разнородных оболочек:
а - металлопластмассовая манжета с припаянным свинцовым конусом; б - смонтированная муфта:
406
База нормативной документации: www.complexdoc.ru
1 - свинцовая оболочка; 2 - свинцовая муфта; 3 - сросток сердечника кабеля; 4 - свинцовый конус; 5 - стальная трубка; 6 - слой полиэтилена; 7 - полиэтиленовая оболочка кабеля; 8 - место сварки полиэтилена; 9 - защитный покров из компаунда ЛПК и лент; 10 - поливинилхлоридная оболочка
13.43.Для монтажа муфт на стыке кабеля в полиэтиленовой оболочке с кабелем
всвинцовой оболочке допускается применение переходных манжет типа МПК-ПС. После монтажа сердечника и восстановления экрана ранее надвинутая на конец кабеля манжета устанавливается в нужное положение и ее полиэтиленовый слой сваривается с полиэтиленовой оболочкой при помощи полиэтиленовых лент, прогретых пламенем паяльной лампы сквозь стеклоленту. Затем на сросток надвигается свинцовая муфта, концы которой припоем ПОССу-30-2 припаиваются к стальной трубке переходной манжеты с одной стороны и к свинцовой оболочке с другой. Чтобы предохранить полиэтиленовое покрытие манжеты от оплавления на время пайки, его следует обмотать стеклотканью.
13.44.Для монтажа муфт на стыке кабеля в поливинилхлоридной оболочке с кабелем в свинцовой оболочке должны применяться переходные манжеты типа МПК-ВС. При этом поливинилхлоридный слой манжеты сращивают с поливинилхлоридной оболочкой кабеля при помощи ТУТ, а свинцовую муфту припаивают к свинцовой оболочке и к стальной трубке манжеты.
13.45.На стыке кабелей в стальной оболочке с кабелями в пластмассовой оболочке используется такая же переходная манжета, как на стыке кабелей в оболочках из свинца и пластмассы. Общий вид муфты, смонтированной на кабелях
вразнородных оболочках, показан на рис. 13.12, б.
ЗАДЕЛКА КОНЦОВ КАБЕЛЕЙ В ПЛАСТМАССОВОЙ ОБОЛОЧКЕ
13.46.После вскрытия кабеля для измерений и испытаний на кабельной площадке или в процессе прокладки и монтажа концы кабеля должны быть герметично заделаны.
13.47.Заделка концов кабелей в пластмассовой оболочке должна производиться при помощи:
а) термоусаживаемых колпаков;
б) полиэтиленовых или поливинилхлоридных колпаков;
в) полиэтиленовых колпаков, заполненных битумным компаундом.
13.48. Заделка концов при помощи термоусаживаемых колпаков производится в такой последовательности:
407
База нормативной документации: www.complexdoc.ru
а) разделать конец кабеля в соответствии с рис. 13.13; при этом жилы должны быть обрезаны таким образом, чтобы между ними, экранными лентами и бронепокровами не было электрического контакта;
б) наружную полиэтиленовую или поливинилхлоридную оболочку тщательно очистить от подброневых покровов и битума ветошью, смоченной бензином, и протереть насухо;
в) установить конец в вертикальное или наклонное положение (торцом вверх, чтобы при нагреве на оболочку не стекал битум) и надвинуть на него термоусаживаемый колпак;
г) слабым пламенем паяльной лампы или горелки, начав сверху, прогревать колпак, постепенно перемещая пламя по окружности и в направлении открытого конца до полной усадки колпака (рис. 13.14).

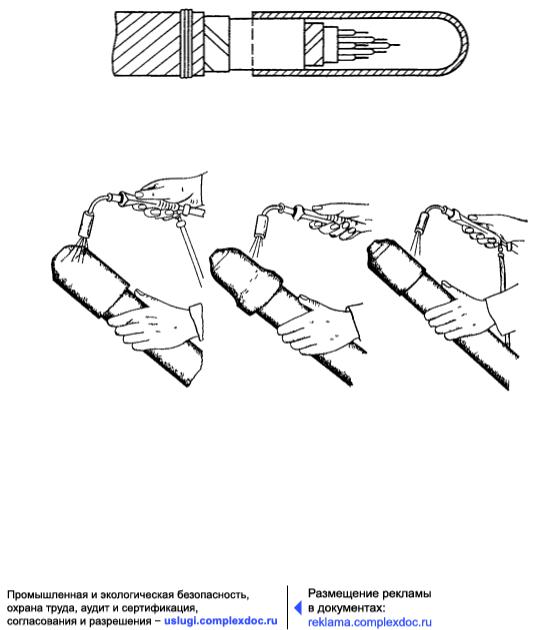

Рис. 13.13. Заделка конца кабеля в пластмассовой оболочке при помощи пластмассового колпака, привариваемого к оболочке
Рис. 13.14. Заделка конца кабеля при помощи термоусаживаемого колпака
13.49. Заделка концов кабеля при помощи полиэтиленовых колпаков должна производиться следующим образом:
а) выполнить работы, изложенные в п. 13.48, а, б;
408
База нормативной документации: www.complexdoc.ru
б) установить конец в вертикальное (наклонное) положение торцом вверх и надвинуть на него полиэтиленовый колпак таким образом, чтобы он перекрывал наружную оболочку на 40 - 50 мм; на месте стыка колпака и полиэтиленовой оболочки намотать с небольшим натяжением полиэтиленовую ленту шириной 20 мм, толщиной 0,1 - 0,15 мм с захватом оболочки и колпака на 20 - 25 мм; толщина намотки 1,5 - 2 мм;
в) поверх полиэтиленовой ленты плотно намотать три слоя стеклоленты шириной 20 мм с 50 %-ным перекрытием; конец стеклоленты закрепить проволочным бандажом;
г) умеренным пламенем паяльной лампы или газовой горелки прогреть место обмотки до потемнения стеклоленты и появления между ее витками расплавленного полиэтилена;
д) после охлаждения места сварки (через 12 - 15 мин) стеклоленту удалить и проверить качество сварки.
13.50. Заделка концов кабеля с наружной ПВХ оболочкой при помощи поливинилхлоридных колпаков должна производиться следующим образом:
а) выполнить работы, изложенные в п. 13.48, а, б;
б) установить кабель в наклонное положение (торцом вверх) и надвинуть на него поливинилхлоридный колпак таким образом, чтобы он перекрывал наружную оболочку на 40 - 50 мм;
в) около торца колпака на поливинилхлоридную оболочку наложить один - полтора витка медной или алюминиевой ленты (от экрана кабеля); лента должна заходить под край колпака на 4 - 5 мм; между торцом колпака и оболочкой установить (задвинуть) медные вкладыши так, чтобы наружный край вкладышей находился на экранной ленте, наложенной на оболочку;
г) поверх колпака над вкладышами наложить с натяжением бандаж из 10 - 12 витков резиновой (медицинской) ленты шириной 20 - 25 мм и толщиной 1 - 1,5 мм; конец ленты закрепить проволочным бандажом;
д) пламенем паяльной лампы или газовой горелки прогревать поочередно концы вкладышей до их произвольного выхода из-под колпака; через 2 - 3 мин бандаж снять и экранную ленту удалить.
13.51. Заделка концов кабеля с наружной полиэтиленовой или поливинилхлоридной оболочкой может производиться при помощи пластмассового колпака и короткого отрезка ТУТ, усаживаемого на стыке открытого конца колпака и наружной оболочки.
