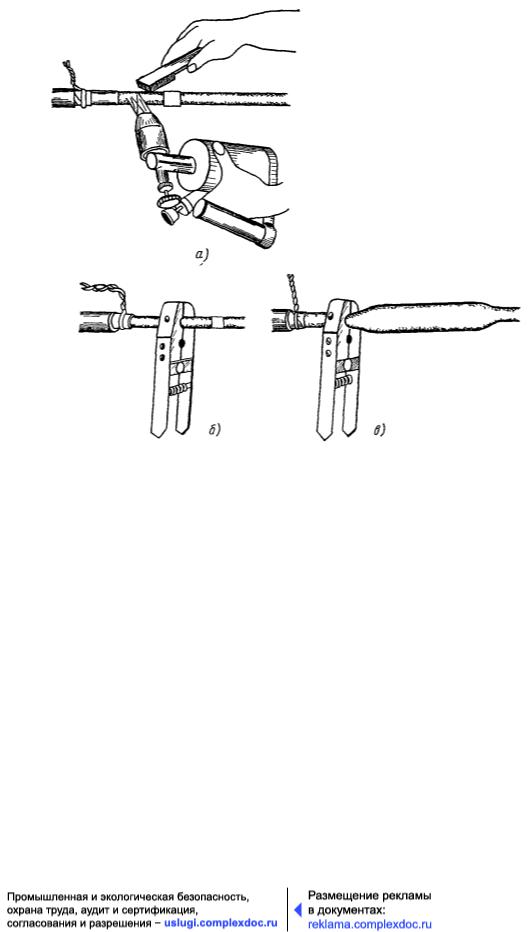

Рис. 11.16. Монтаж кабеля в алюминиевой оболочке методом горячей пайки:

а - залуживание оболочки; б - установка охладителя, в - смонтированная муфта

МОНТАЖ СТАЛЬНЫХ ГОФРИРОВАННЫХ ОБОЛОЧЕК

11.77. Для монтажа муфт на кабеле в стальной гофрированной оболочке необходимо подготовить:

а) припой ЦОП для залуживания алюминиевого экрана;

б) паяльную пасту марки ПМКН-40 для залуживания стальной оболочки;

в) детали и материалы для восстановления защитных изолирующих покровов.

11.78. Разделать концы сращиваемых кабелей по размерам, приведенным в табл. 8.7 (см. рис. 8.15) и пп. 8.55 - 8.61.

350

База нормативной документации: www.complexdoc.ru

11.79.Смонтировать сердечник кабеля и упаковать сросток в соответствии с требованиями разд. 10.

11.80.Ранее отогнутые концы экранных проволок сращиваемых отрезков кабеля скрутить около середины сростка и пропаять припоем ПОССу-40-2 (рис. 11.17).

Рис. 11.17. Перепайка экранных проволок и стальной оболочки с экранными лентами:

1 - шланг; 2 - оболочка; 3 - бандаж на оболочке, 4 - припайка бандажных проволок к экрану, 5 - скрутка экранных проволок

11.81.Поверх сростка с 30 %-ным перекрытием намотать ранее снятые с концов кабеля алюминиевые ленты экрана; концы лент залудить припоем ЦОП-40 и припаять к залуженным концам экрана, выступающего из-под стальной оболочки.

11.82.Произвести перепайку стальной оболочки с экраном, для чего:

а) на одном из концов стальной оболочки на крайней от среза впадине гофра наложить бандаж из двух витков медной луженой проволоки диаметром 0,9 - 1,2 мм и пропаять его припоем ПОССу-30-2;

б) концы проволок от бандажа проложить вдоль сростка по восстановленному экрану и припаять к нему в середине сростка после предварительного залуживания места припайки припоем ЦОП-40 (рис. 11.17).

Соединение стальной оболочки с экраном можно произвести также путем пропайки скрученных концов экранных проволок с оболочкой, подложив их под бандаж, накладываемый на крайней от места среза впадине гофра (рис. 11.18, позиция 7).

11.83. Надвинуть на сросток свинцовую муфту, произвести подбивку конусов и припаять к ранее залуженной стальной оболочке при помощи припоя ПОССу-30-2 без применения флюса. Общий вид смонтированной муфты показан на рис. 11.19,

а.

351

База нормативной документации: www.complexdoc.ru

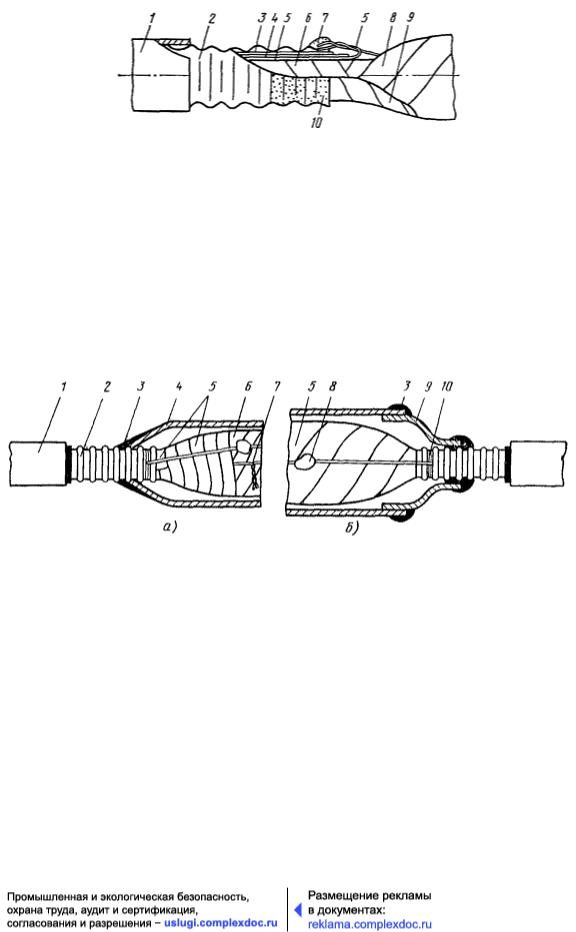

Рис. 11.18. Спайка экранных проволок со стальной оболочкой:

1 - шланг; 2 - стальная оболочка; 3 - пластмассовая лента; 4 - экранные ленты; 5 - экранная проволока; 6 - поясная изоляция; 7 - спайка экранных проволок с оболочкой; 8 - восстановление экрана; 9 - упаковка сростка; 10 - залуженный участок оболочки

11.84. При монтаже симметрирующей муфты свинцовые конуса должны быть припаяны к залуженной оболочке до монтажа сердечника, а после монтажа последнего и восстановления экрана на сросток надвинуть свинцовый цилиндр и припаять его к свинцовым конусам (рис. 11.19, б).

Рис. 11.19. Общий вид прямой (а) и симметрирующей (б) муфт, смонтированных на кабеле в стальной гофрированной оболочке:

1 - шланг; 2 - оболочка; 3 - пайка; 4 - свинцовая муфта; 5 - экранные ленты; 6 - поясная изоляция на сростке; 7 - скрутка экранных проволок; 8 - перепайка оболочки с экраном; 9 - свинцовый конус; 10

-бандаж на стальной оболочке

11.85.Удалить временно наложенные стеклоленты в местах среза полиэтиленового шланга.

11.86.Проверить герметичность муфты местным давлением в соответствии с требованиями разд. 17.

11.87.Восстановить изолирующие покровы согласно требованиям разд. 12.

352

База нормативной документации: www.complexdoc.ru

ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ В АЛЮМИНИЕВОЙ ОБОЛОЧКЕ И СТАЛЬНОЙ ГОФРИРОВАННОЙ БРОНЕ ТИПА МКСАСтпШп

11.88.В зависимости от способа сращивания оболочки разделать концы кабеля по размерам, приведенным в табл. 8.8 (см. рис. 8.16 и пп. 8.62 - 8.67).

11.89.Монтаж сердечника кабеля, сращивание алюминиевой оболочки и восстановление защитных покровов выполнить так же, как на кабеле с ленточной броней.

ЗАДЕЛКА КОНЦОВ КАБЕЛЕЙ В МЕТАЛЛИЧЕСКИХ ОБОЛОЧКАХ

11.90.После вскрытия кабеля для измерений и испытаний на кабельной площадке или в процессе выполнения строительно-монтажных работ концы кабеля должны быть тщательно заделаны. При этом заделка металлических оболочек должна быть герметичной и обеспечивать установку кабеля под избыточное давление. Наружные изолирующие покровы кабеля после вскрытия концов должны быть восстановлены таким образом, чтобы исключалось соприкосновение оголенных оболочек (брони) с окружающей средой (грунтом, водой).

11.91.Токопроводящие элементы кабеля при заделке концов, как правило, должны быть изолированы друг от друга, а также от оболочки (экрана), что обеспечивает проведение электрических измерений. Для этого концы кабеля должны быть разделаны «на пирамиду».

11.92.Для герметизации концов следует применять свинцовые колпаки, припаиваемые к оболочке после ее предварительного облуживания. Концы кабеля

валюминиевой оболочке могут быть также заделаны при помощи свинцовых колпаков, приклеиваемых к оболочке по технологии, изложенной в пп. 11.37, 11.40 - 11.42.

11.93.Восстановление наружных изолирующих покровов на концах кабеля должно производиться при помощи пластмассовых колпаков, сращиваемых со шланговым покровом одним из способов, изложенным в разд. 12.

11.94.Заделку концов кабелей в алюминиевой оболочке следует выполнять в следующей последовательности:

а) разделать конец кобеля согласно рис. 11.20;

353

База нормативной документации: www.complexdoc.ru

б) обмотать оголенную часть сердечника кабеля с захватом оболочки на 10 - 15 мм кабельной бумагой и закрепить ее нитками;

в) стальной щеткой зачистить алюминиевую оболочку, протереть ее ветошью, смоченной бензином, и просушить;

г) расположить кабель вертикально (концом вверх), облудить оболочку на расстоянии 50 - 60 мм припоем ЦОП, поверх которого нанести слой припоя ПОССу-30-2;

д) зачистить края свинцового колпака, облудить его, надвинуть на конец кабеля и припаять к залуженной части оболочки; при необходимости предварительно впаять в колпак вентиль;

е) очистить наружный пластмассовый шланг ветошью, смоченной в бензине, и протереть насухо; аналогично очистить открытый конец пластмассового колпака внутри и снаружи;

ж) надвинуть пластмассовый колпак на конец кабеля таким образом, чтобы он перекрывал наружный шланг на 15 - 20 мм;

з) приварку полиэтиленового колпака к полиэтиленовому шлангу произвести при помощи полиэтиленовой ленты, прогретой пламенем паяльной лампы или горелки через стеклоленту; приварку поливинилхлоридного колпака к поливинилхлоридному шлангу произвести при помощи медных нагревательных вкладышей.

Наиболее удобными и надежными являются колпаки из термоусаживаемого материала или колпаки из полиэтилена, концы которых на стыке со шлангом кабеля герметизируются пояском из термоусаживаемой трубки (рис. 11.20, г).

354

База нормативной документации: www.complexdoc.ru

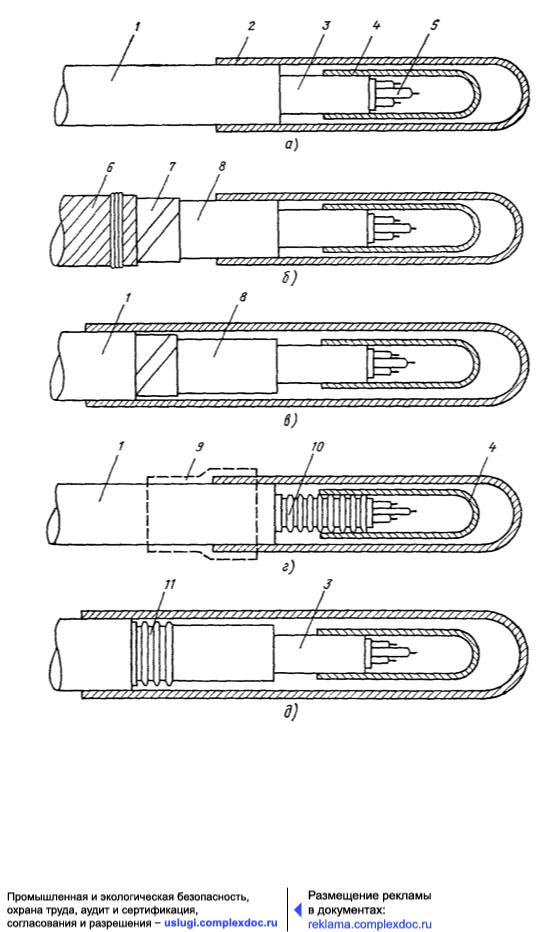

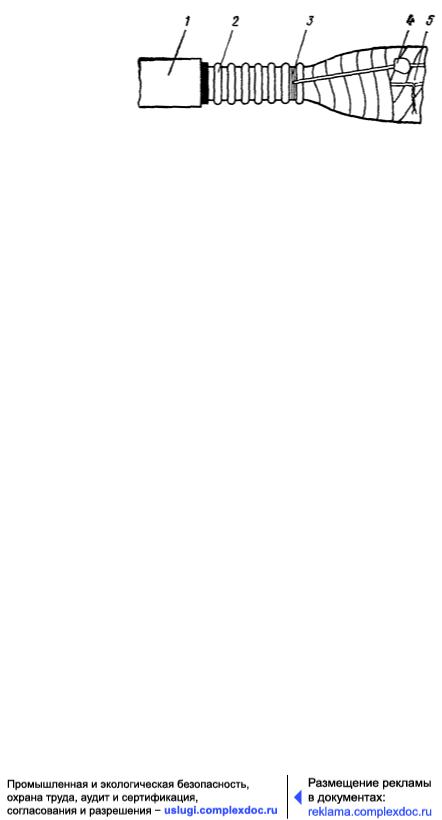

Рис. 11.20. Заделка концов кабелей в алюминиевой и стальной оболочке с покровами типа:

а - АШп; б - АБп; в - АБпШп; г - СтШп; д - АСтпШп

355

База нормативной документации: www.complexdoc.ru

1 - шланг; 2 - колпак из ТУТ или полиэтилена; 3 - алюминиевая оболочка; 4 - свинцовый колпак; 5 - жилы; 6 - пряжа; 7 - броня; 8 - шланг под броней; 9 - поясок из термоусаживаемой трубки (используется при полиэтиленовом колпаке); 10 - стальная оболочка; 11 - стальная броня

11.95.При заделке концов кабеля в алюминиевой оболочке при помощи свинцовых колпаков и клея ВК-9 вместо операций, изложенных в пп. 11.94, г, д, следует приклеить свинцовый колпак к оболочке и прогреть клеевой шов.

11.96.Заделку концов кабеля в стальной гофрированной оболочке следует выполнять в такой последовательности:

а) на длине 80 - 100 мм от конца кабеля удалить полиэтиленовый шланг, после чего стальную оболочку промыть бензином и протереть насухо;

б) разделать конец кабеля «на пирамиду»;

в) обмотать оголенную часть сердечника кабеля с захватом оболочки на 10 - 15 мм кабельной бумагой и закрепить ее нитками;

г) зачистить стальной щеткой оболочку на длине 50 - 60 мм и залудить ее с помощью паяльной пасты ПМКН-40 (см. п. 8.56); в процессе прогрева и залуживания кабель должен быть расположен вертикально (концом вверх);

д) выполнить работы, изложенные в п. 11.94, д - з.

11.97. В тех случаях, когда разделывать токопроводящие элементы кабеля «на пирамиду» нет необходимости, заделку концов кабеля в алюминиевой или стальной оболочке следует производить следующим образом:

а) удалить наружный покров кабеля на длине 60 - 90 мм;

б) на длине 40 - 50 мм от конца стальной щеткой тщательно зачистить поверхность оболочки и залудить ее (алюминиевую - с помощью ЦОП и ПОССу-30-2; стальную - с помощью пасты ПМКН-40);

в) кабель расположить вертикально (концом вверх) и при помощи деревянного молотка и деревянного стержня углубить жилы внутрь оболочки на 5 - 6 мм;

г) сделать по краю оболочки несколько надрезов (через 8 - 10 мм) вдоль оси кабеля длиной 6 - 8 мм и зачеканить конец молотком;

д) запаять конец кабеля припоем ПОССу-30-2; при необходимости в конец кабеля впаять вентиль;

е) выполнить работы, изложенные в п. 11.94, е - з.
