ПРИЕМКА ПРОЛОЖЕННОГО КАБЕЛЯ В МОНТАЖ

8.21.Строительные длины кабеля, проложенные в грунт или протянутые в каналах кабельной канализации, подлежат приемке в монтаж. Сдача кабеля в монтаж производится руководителем подразделения, осуществляющего прокладку, или лицом им уполномоченным.

8.22.Как правило, сдача кабеля в монтаж должна производиться после прокладки его на всем усилительном участке. В отдельных случаях допускается приемка группы строительных длин по мере их прокладки и подготовки, например на крупных речных переходах, городских участках с кабельной канализацией.

Фо р м а 8.4

АКТ

приемки в монтаж строительных длин кабеля № ____, проложенного на усилительном участке магистрали _______________________

Дата предъявления «____» ___________ 198__ г.

I. Данные проверки

контроле контроле

214

База нормативной документации: www.complexdoc.ru

II. Выводы

Строительные длины кабеля в количестве __________ шт. считать готовыми к монтажу

Строительные длины №№

____________________________________________________

к монтажу не готовы и должны быть предъявлены повторно к сдаче в монтаж до _____

___________________________________________________________________________

________________ 19 ___ г.

Сдал: представитель СМУ _____________________ (________________) Принял: представитель СМУ ___________________ (________________)

«____» ___________ 198__ г.

III. Повторная проверка

Дата повторного предъявления «____» ___________ 198__ г.

Строительные длины кабеля №№

_____________________________________________

на участке _________________ в количестве __________ длин в том числе признанные

215

База нормативной документации: www.complexdoc.ru

готовыми к монтажу согласно данным раздела I, принять в монтаж.

Укладочные ведомости на __________ листах получены.

Замерные столбики в количестве _______ шт. получены.

Сдал: представитель СМУ _____________________ (________________)

Принял: представитель СМУ ___________________ (________________) «____» ___________ 198__ г.

8.23. Одновременно с предъявлением в монтаж кабеля монтажному подразделению должны быть переданы:

а) укладочные ведомости, составленные по форме 4.5 с указанием величин избыточного давления, сопротивления изоляции шланговых покровов в каждой строительной длине и разбивкой по шагам пупинизации;

б) протоколы измерений и испытаний строительных длин по форме 4.2;

в) заводские паспорта (протоколы, сертификаты) на строительные длины кабеля. 8.24. При приемке кабеля в монтаж подлежит проверке:

а) соответствие длин усилительных участков проектным;

б) соблюдение номинальных длин шагов пупинизации;

в) герметичность оболочки;

г) электрическое сопротивление изоляции шланговых покровов;

д) электрическая прочность и электрическое сопротивление изоляции, а также целость всех жил (проводников) и экранов;

е) глубина заложения кабеля в местах стыка строительных длин;

ж) достаточность перекрытия концов кабелей в месте стыка строительных длин;

з) правильность расположения кабелей в траншее;

и) соблюдение требований по группированию строительных длин;

216

База нормативной документации: www.complexdoc.ru

к) наличие и правильность временной нумерации муфт (на стыках длин).

Строительные длины, не соответствующие перечисленным требованиям, подлежат повторной приемке.

8.25. Приемка кабеля в монтаж оформляется актом по форме 8.4. Акт составляется в четырех экземплярах (по два для каждой стороны).

НУМЕРАЦИЯ УСИЛИТЕЛЬНЫХ (РЕГЕНЕРАЦИОННЫХ) ПУНКТОВ КОНЦОВ КАБЕЛЯ, ШАГОВ ПУПИНИЗАЦИИ, КАБЕЛЕЙ В ТРАНШЕЕ, МУФТ, ПАР И ЧЕТВЕРОК КАБЕЛЯ

8.26. В процессе выполнения монтажных работ должен соблюдаться следующий единый порядок нумерации отдельных элементов кабельной линии:

а) нумерация обслуживаемых усилительных (регенерационных) пунктов (ОУП, ОРП, ОП, ПП) - от административного центра высшего значения (пункта А) к административному центру низшего значения (пункт Б) для радиальных кабельных линий и по движению часовой стрелки для кольцевых линий; на линиях, соединяющих административные центры примерно одинакового значения - с севера на юг и с запада на восток; для линий связи вдоль продуктопроводов (газопроводов, нефтепроводов и т.д.) - по ходу продукта в трубопроводе;

б) нумерацию необслуживаемых усилительных (регенерационных) пунктов (НУП, НРП) следует вести внутри каждого участка ОУП - ОУП (ОРП - ОРП) в возрастающем порядке и записывать дробным числом; при этом в числителе указывается очередной (порядковый) номер НУП, НРП, а в знаменателе - низший порядковый номер ОУП (рис. 8.1). Нумерация усилительных пунктов должна быть указана в проектной документации;

217

База нормативной документации: www.complexdoc.ru

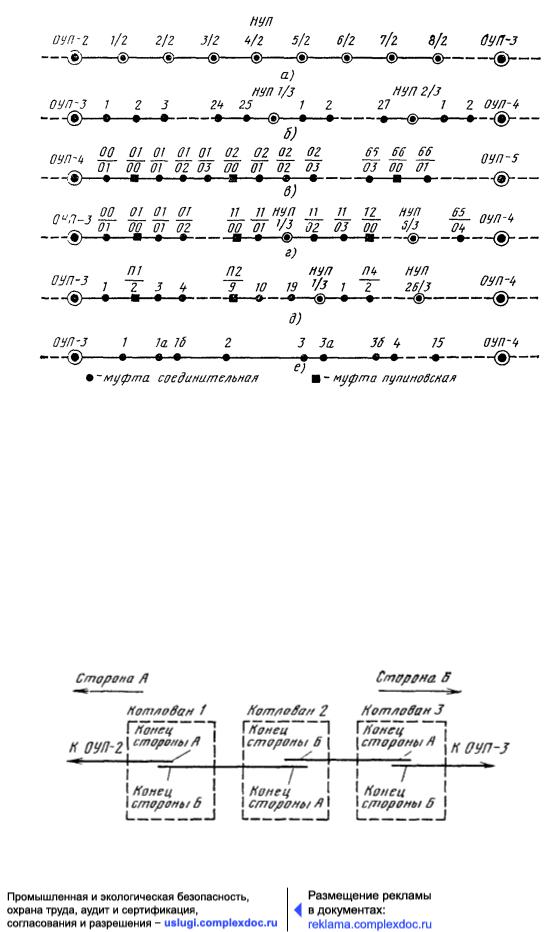

Рис. 8.1. Порядок нумерации:

а- ОУП и НУП; б - муфт на высокочастотном кабеле; в - муфт на низкочастотном кабеле; г - шагов

имуфт на комбинированном симметричном кабеле; д - стыковых и прямых муфт на коаксиальном

кабеле; е - дополнительных муфт

в) стороной А (в любой точке кабельной линии следует считать усилительный пункт низшего порядкового номера, а стороной Б - высшего;

г) концы кабелей в котловане (колодце) следует именовать: конец стороны A (A1, A2, А3) - входящий кабель, а конец стороны Б (Б1, Б2, Б3) - исходящий кабель

(рис. 8.2);

218

База нормативной документации: www.complexdoc.ru

Рис. 8.2. Обозначение концов кабеля в котловане

д) концы кабелей при их разделке на оконечные устройства в ОУП (НУП, ОП) разделяются на входящие - А (A1, А2, А3 и т.д.) и исходящие - Б (Б1, Б2, Б3 и т.д.);

е) концом А строительной длины кабеля следует именовать тот, у которого жилы в звездной четверке расположены по часовой стрелке в следующем порядке: красная - зеленая - желтая - синяя; на конце Б данной строительной длины жилы соответственно располагаются (по часовой стрелке); красная - синяя - желтая - зеленая.

Пр и м е ч а н и е. Следует строго разграничивать два понятия: конец А (или Б) и конец стороны

А(или Б); при этом не имеет значения, где находится данный конец кабеля: на барабане - вверху или внизу, проложен в сторону центра или периферии и т.д. В зависимости от порядка намотки кабеля на барабан или направления размотки кабеля при прокладке это может быть либо конец А, либо конец Б.

ж) в четверке звездной скрутки красная и желтая жилы соответственно нумеруются первой и второй, а синяя и зеленая третьей и четвертой; красная и желтая жилы образуют первую пару (данной четверки), а синяя и зеленая жилы - вторую пару;

з) счет повивов в кабеле, как правило, должен вестись от центра к оболочке, счет четверок и пар в сердечнике кабеля, как правило, следует вести сквозной от центра к периферии; в каждом повиве имеется одна контрольная счетная четверка (группа), отличающаяся по расцветке от всех остальных, и рядом с ней четверка (группа), указывающая направление счета. В симметричных кабелях на концах А счет следует вести по часовой стрелке, на концах Б - против часовой стрелки (рис. 8.3);

219

База нормативной документации: www.complexdoc.ru

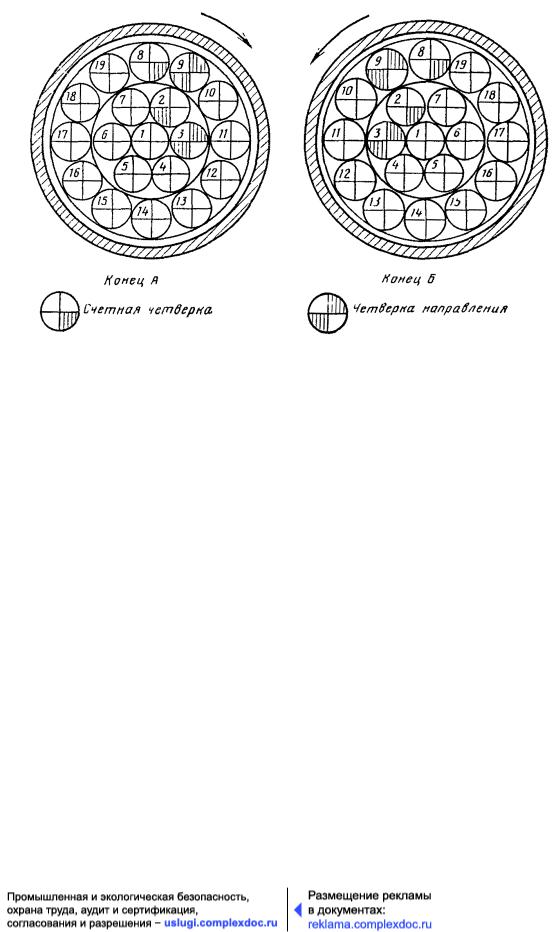

Рис. 8.3. Порядок нумерации элементов в симметричном кабеле

и) счет кабелей в траншее (при прокладке нескольких кабелей) следует вести слева направо, если смотреть в направлении возрастающих номеров усилительных пунктов;

к) счет шагов пупинизации и счет муфт внутри шага следует вести в том же направлении, что и усилительных пунктов.

8.27. На магистральных и внутризоновых кабельных линиях связи при выполнении монтажно-измерительных работ следует руководствоваться следующей нумерацией (счетом) четверок и пар:

а) в высокочастотных симметричных кабелях с кордельно-полистирольной изоляцией жил типа МКС, МКСА, МКССт емкостью 4×4×1,2 красная четверка считается первой, зеленая - второй, синяя - третьей и желтая - четвертой. В кабелях этого типа емкостью 7×4×1,2 счетная четверка - красная, а направляющая - зеленая; остальные четверки в повиве должны иметь различную цветку;

б) в низкочастотных кабелях типа ТЗ, ТЗА, ТДС следует руководствоваться п. 8.26, з;

в) в коаксиальном кабеле типа КМ-4, КМА-4 желтая (центральная) звездная четверка считается первой, красная - второй, зеленая (синяя) - третьей, белая - четвертой, коричневая (черная) пятой. Первая коаксиальная пара расположена между красной и зеленой (синей) четверками, вторая - между белой и коричневой

220

База нормативной документации: www.complexdoc.ru

(черной), третья - между зеленой (синей) и белой, четвертая - между коричневой (черной) и красной (рис. 8.4);

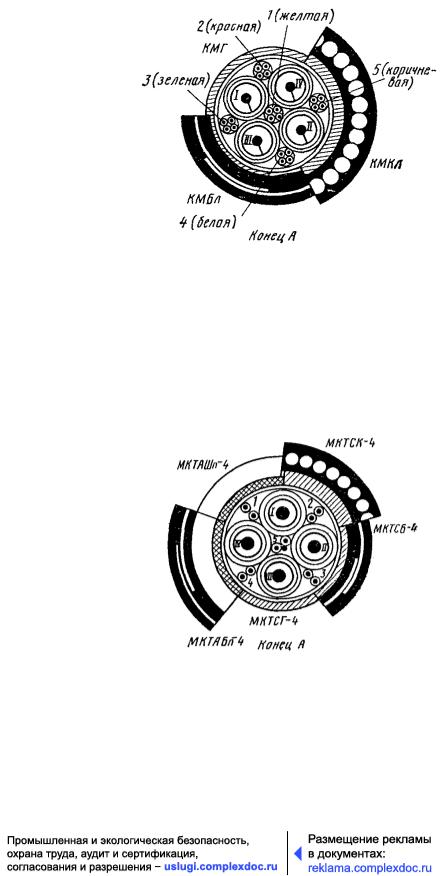

Рис. 8.4. Нумерация элементов в кабеле КМ-4

г) в малогабаритном коаксиальном кабеле типа МКТС-4, МКТА-4: в отличие от общепринятой системы центральная пара считается 5-й, красно-белая пара - 1-й, зелено-белая - 2-й, сине-белые - 3-й и 4-й; первая коаксиальная пара расположена между 1-й и 2-й симметричными парами, вторая пара - между 2-й и 3-й и далее по часовой стрелке (рис. 8.5);

Рис. 8.5. Нумерация элементов в кабеле МКТ-4

д) в коаксиальном кабеле типа КМ-8/6 первая и вторая пары расположены в центре (обычная звездная четверка); в первом повиве расположены шесть коаксиальных пар 1,2/4,6 и шесть одиночных жил следующих расцветок: 1-я - красная; 2-я - зеленая, остальные синие; первая коаксиальная пара 1,2/4,6
