Рис. 20.9. Соединение трубчатых электродов проводами:

1 - проволока стальная диаметром 4 - 5 мм, 2 - проволока перевязочная диаметром 2 мм, 3 - восемь витков пропаять

20.21.При устройстве рабочих заземлений во всех грунтах, а защитных - в агрессивных, соединительные провода на всем протяжении до выхода на поверхность изолируют от земли двухслойным покрытием асфальтового лака. После выполнения указанных работ траншею засыпают землей.

20.22.Заземлители для искровых промежутков рекомендуется соединять с токоотводным проводом двумя проводами диаметром 4 - 5 мм (см. рис. 20.8, б).

20.23.В процессе выполнения строительных работ число электродов в контуре может уточняться по результатам измерений сопротивления растеканию тока при последовательном наращивании устанавливаемых электродов. При этом число электродов, необходимое для обеспечения нормы сопротивления заземления, может отличаться от проектируемого как в сторону увеличения, так и в сторону уменьшения.

20.24.Конфигурацию контура определяют исходя из количества электродов и местных условий.

Заземлители в местах с высоким удельным сопротивлением грунта

20.25. В местах с высоким удельным сопротивлением грунта рекомендуется обрабатывать грунт солью, что позволяет снизить сопротивление растеканию тока заземлителя в 2,5 - 8 раз.

Примерная конструкция котлована при обработке грунта солью показана на рис. 20.10. Работа проводится в следующем порядке. В месте, где должен быть забит

781

База нормативной документации: www.complexdoc.ru

электрод, вырывают котлован глубиной 2,5 м, диаметром 0,8 - 1,0 м и сечением 1×1 м. В котлован укладывают поочередно слои грунта и вдвое тоньше слои соли. Соль смачивают водой и утрамбовывают. Для обработки следует применять соли, не увеличивающие коррозию стали: нитрат натрия и гидрат окиси кальция, не следует применять хлористый натрий, хлористый кальций, купоросы и т.д. Траншею для соединительной полосы солью не обрабатывают.

20.26. Снижения сопротивления растеканию можно добиться путем установки стержневого электрода в котлован с насыпным грунтом. С этой целью для каждого электрода делают котлован радиусом 1,5 - 2,5 м и глубиной, равной длине забиваемого стержня плюс 0,8 м (рис. 20.11). После установки электрода (уголка, трубы) котлован заполняют грунтом с небольшим удельным сопротивлением и грунт утрамбовывают. При устройстве многоэлектродного контура электроды соединяют после неполной засыпки котлована.

В качестве грунта заполнителя может быть применен любой грунт, имеющий удельное сопротивление в 5 - 10 раз меньше удельного сопротивления основного грунта. Например, если заземление устраивают в песчаном или каменистом грунте, то заполнителями могут быть глина, торф, чернозем, суглинок, шлак, коксовая мелочь и т.д.

20.27. В скальных и других грунтах, где рытье отдельных котлованов практически невозможно, рекомендуется путем применения взрывных работ делать один общий котлован для всего контура заземления. Размеры котлована зависят от количества электродов. Наиболее целесообразно в таких случаях оборудовать многорядовые контуры.

Котлованы засыпают мягким привозным грунтом с обработкой всего контура солью из расчета 8 кг на 1 м3 грунта.

782

База нормативной документации: www.complexdoc.ru

Рис. 20.10. Конструкция котлована при обработке грунта солью для установки заземлителя из угловой стали

Рис. 20.11. Устройство заземлителя в грунте с высоким удельным сопротивлением:

1 - провод ПР или ПРЖ сечением 6 - 10 мм2; 2 - заземлитель; 3 - насыпной грунт; 4 - основной грунт

20.28. В местах с большим удельным сопротивлением допускается оборудование выносных заземлителей, экономическая целесообразность и возможность строительства которых определяются проектом.

783

База нормативной документации: www.complexdoc.ru

Заглубленные и глубинные заземлители

20.29.Заглубленные (от 3 до 10 м) и глубинные (свыше 10 м) заземлители оборудуют в тех случаях, когда посредством многоэлектродного заземления не удается добиться требуемой величины сопротивления растеканию или оборудование многоэлектродного заземления слишком дорого.

20.30.Заглубленные заземлители длиной до 10 м целесообразно выполнять из прутка диаметром 10 - 20 мм и погружать в землю путем ввертывания с помощью переносных вращательных станков, например, электродрели с редуктором, двигателя от пилы «Дружба» и др. Для облегчения ввертывания заземлителя конец прутка заостряют (рис. 20.12).

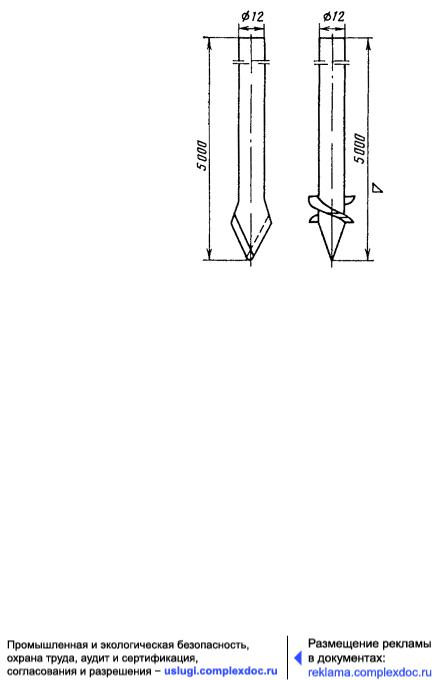

Рис. 20.12. Нижний конец прутка для ввертывания заглубленного заземлителя

20.31. Глубинные заземлители длиной от 10 до 15 м выполняют секционными. Длина каждой секции от 1,5 до 2,5 м.

Работу начинают с забивки первого электрода, затем к нему присоединяют второй и т.д. Для забивки используют вибромолот, например типа ВМ-2. Секции соединяют либо путем сварки (рис. 20.13) в случае электродов из уголков, либо свинчивания, если в качестве электрода используется пруток. В последнем случае на секциях заземлителей заранее нарезают резьбу.

При сочленении секций для обеспечения их надежного электрического контакта внутрь высверленного отверстия закладывают свинец. При забивке заземлителя свинец растекается по поверхности, обеспечивая механическое и электрическое соединения. В этом случае наиболее целесообразно применять пруток диаметром

784

База нормативной документации: www.complexdoc.ru

18-20 мм. На верхний конец секции надевают съемный боек, предохраняющий торец прутка от расплющивания.

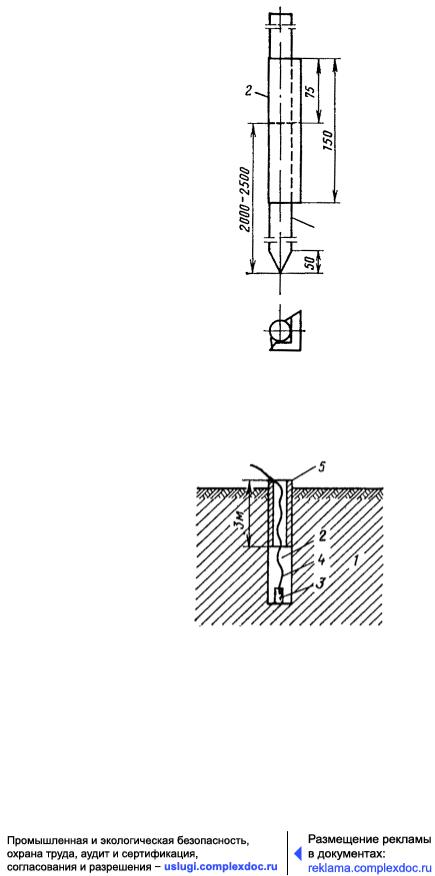

Рис. 20.13. Сварка секций глубинного заземлителя с помощью отрезка уголка:

1 - заостренный конец; 2 - отрезок уголка

Рис. 20.14. Устройство заземлителя в скальном или каменистом грунте с использованием скважины и обсадной трубы:

1 - каменистый или скальный грунт; 2 - скважина; 3 - груз; 4 - стальная полоса 40×4 мм2; 5 - обсадная труба
