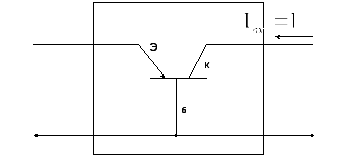

Транзистор как чп
Транзистор БТ можно представить в виде ЧП, характеризуемого входным и выходным токами и напряжением, т.к. он всегда включен с одним общим электродом. Токи и напряжение связаны между собой нелинейными функциональными зависимостями. Для этих зависимостей любые 2 из 4 величин могут быть выбраны в качестве аргументов. На основании этого можно составить систему уравнений:
;- независимые величины
*
**
***
Если ЧП линейный, то эти соотношения будут линейными, но транзистор - элемент нелинейный. Но если для нелинейного ЧП рассматривать малые амплитуды напряжений и токов или их малые приращения, то в некоторых пределах изменения этих величин участок нелинейной зависимости можно считать линейным. Такие параметры называются малосигнальными
Системы параметров
1 система у-параметров
Для БТ с учетом условия использования малых амплитуд можно использовать линейные зависимости. В качестве независимых переменных выбирают и:
*См
2 система z -параметров
*Ом
3 система h-параметров
иявляются безразмерными коэффициентами,имеет размерность сопротивления умноженного на ток, а-проводимости.
Физический смысл коэффициентов
Физический смысл коэффициентов в системе h-параметров можно уяснить, поочерёдно полагая в этих уравнениях
;
;
Величина, обратная коэффициенту передачи по напряжению
;
;
Система уравнений с h-параметром содержит в качестве коэффициентов наиболее важные величины, характеризующие транзистор в схеме как прибор, управляющих током.
Режимы, при которых можно осуществить измерение параметров практически легко осуществить. В этой системе помимо параметров, характеризующих входное и выходное сопротивление, есть коэффициент передачи по току и напряжению. Вышеперечисленные достоинства системы h-параметров предопределяют её широкое использование.
Связь между системами параметров
Параметры транзистора
1. параметры по постоянному току
2. параметры (движения) в режиме малого сигнала
3. параметры большого сигнала
1)параметры по постоянному току - это величины неуправляемых токов в транзисторе, т.е. токов через эмиттерный и коллекторный переходы, которые смещены в обратном направлении
Эти параметры определяют температуру нестабильных транзисторов и их учитывают при всех расчетах схем на транзисторах.
а) обратный ток , через переход коллектор- база, при некотором заданном напряжении на этом переходе и в режиме холостого хода со стороны эмиттера.
б) - это обратный ток эмиттерного перехода при некотором заданном напряжении на этом переходе и в режиме холостого хода со стороны эмиттера.
в) начальный ток () коллектора при заданном напряжении на коллекторе и в режиме короткого замыкания в цепи эмиттер – база.
г) начальный ток в цепи эмиттера – это ток при инверсном включении транзистора и в режиме короткого замыкания в цепи коллектор – база.
д) ток запертого транзистора
е) ток коллектора при заданном напряжении на эмиттере и коллекторе; и обратно смещенном эмиттерном переходе
параметры по постоянному току используются при расчете и конструировании усилительной схемы или устройств, работающих при низких частотах
Малый сигнал - это такое (синусоидальное) напряжение, величина амплитуды которого значительно меньше постоянного напряжения смещения на электродах транзистора
