ПРОДУКЦИЯ ТМ FAKRO
Промышленная Группа «Арсенал» является официальным дилером компании FAKRO. На сегодняшний день FAKRO является одним из крупнейших мировых производителей товаров для обустройства жилых мансард и чердаков (мансардные окна, чердачные лестницы).
Продукция ТМ FAKRO изготавливается с использованием новейших технологий, с учетом принципов экологичного производства. Основным сырьем для производства окон и лестниц FAKRO является сосна. Качество этой древесины как натурального, экологичного, и безопасного для здоровья строительного материала давно известно. Используемый материал высушивается вначале естественным способом, а потом в сушильных камерах с автоматическим управлением до влажности 12%. Современная технология обработки деревянных элементов гарантирует их прочность и эстетичный вид.
С целью защиты от плесени и грибка все деревянные профили окон перед лакированием пропитываются антисептиком в вакуумной камере. Затем склеенные послойно профили дважды покрываются экологичным акриловым лаком.
Автоматическая линия позволяет изготавливать качественные стеклопакеты, которые отвечающую самым высоким требованиям.
Контроль качества, соответствующий европейским стандартам, является неотъемлемым элементом производственного процесса. Контроль проходят все исходные материалы, полуфабрикаты во время производства, а также готовые изделия.
ТМ FAKRO гарантирует Вам:
ФУНКЦИОНАЛЬНОСТЬ
Оконная фурнитура обеспечивает выгодное и практичное использование окна:
•фрикционные петли фиксируют оконную раму в нужном положении;
•оконную раму можно повернуть на 180° для мойки наружного стекла;
•задвижка фиксирует оконную раму в приоткрытом положении или повернутой на 180°;
•трехпозиционное фиксирование ручки обеспечивает различные уровни вентиляции;
•вентиляционный клапан позволяет проветривать помещение при закрытом окне.
БЕЗОПАСНОСТЬ
Мансардное окно как элемент конструкции крыши безопасно в эксплуатации.
В стеклопакетах устанавливаются закаленные ударопрочные стекла, устойчивые к воздействию экстремальных атмосферных явлений.
НАДЕЖНОСТЬ
Деревянные детали окна изготавливаются из высококачественного соснового пиломатериала и пропитываются антисептиком в вакуумной камере.
Алюминиевые профили окна покрашены полиэстеровой краской, устойчивой к воздействию солнечного излучения.
Наружный крепеж изготовлен из нержавеющей стали
УНИВЕРСАЛЬНАЯ СИСТЕМА МОНТАЖА
Универсальная система монтажа окон для крыши FAKRO была разработана для того, чтобы облегчить их монтаж независимо от конструкции крыши и типа кровельного покрытия. Эта система позволяет устанавливать окна на обрешетке или на стропилах, а также выбирать глубину установки окон в скате крыши.
52
Мансардные окна FAKRO
Окна со средне поворотным открыванием FT
Средне поворотное мансардное окно FT — самая популярная конструкция. Благодаря завесам, размещенным посередине рамы, окно можно оставить приоткрытым либо повернуть вокруг своей оси на 180°.
Застекленная поверхность окон FAKRO на 6 % больше по сравнению с другими мансардными окнами аналогичного размера. Это способствует лучшему осветлению помещения. Существует пять типов окон FT: FTS, FTS>V, FTP>V, FTP>W, FTL>V.
Технические параметры стандартных мансардных окон серии FT:
Типы средне поворотных окон |
|
|
FTS |
|
FTSXV |
|
FTPXV |
FTPXV |
|
FTPXV |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
FTPXV |
|
Ro стеклопакета |
|
|
|
0,91 м /°C Вт |
0,91 м /°C Вт |
0,91 м /°C Вт |
0,91 м /°C Вт |
0,91FTPXVм /°C Вт |
||||||||||
|
|
|
|
|
|
|
2 |
|
2 |
|
|
|
2 |
2 |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,91 м2/°C Вт |
||
Толщина стеклопакета |
|
|
4>16>4T |
|
4>16>4T |
4>16>4T |
4>16>4T |
|||||||||||
|
|
|
4>16>4T |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,914>16>4Tм /°C Вт |
||
Стеклопакет заполнен инертным газом |
|
+ |
|
+ |
|
|
|
+ |
+ |
|
||||||||
|
|
|
|
|
|
|
2 |
|
||||||||||
|
|
|
|
|
|
|
+ |
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4>16>4T |
||
Закаленный стеклопакет (Н) |
|
|
|
+ |
|
+ |
|
|
|
+ |
+ |
|
||||||
|
|
|
|
|
|
|
|
|
+ |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
+ |
|
|||||
Ламинированный стеклопакет класса Р1 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
+ |
|
Тип вентиляционной щели |
|
|
|
|
|
V10 |
|
V35 |
V35 |
|
|
|
||||||
|
|
|
|
|
|
|
|
V35 |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
21>38 м3/ч |
|
|
|
V35+ 3 |
|
|
Прохождение воздуха через |
|
|
|
|
|
10 м |
3 |
/ч |
3 |
/ч |
|
/ч |
||||||
|
|
|
|
|
|
|
|
21>38 м |
21>38 м |
|||||||||
вентиляционную щель. |
|
|
|
|
|
|
|
|
|
|
|
|
21>38V35м3/ч |
|||||
Сосновая древесина І класса |
|
|
|
+ |
|
+ |
|
|
|
+ |
+ |
|
|
+ 3 |
/ч |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21>38 м |
||
Покрытие древесины лаком |
|
|
2 раза |
|
2 раза |
|
2 раза |
4 раза |
|
+ |
|
|||||||
|
|
|
|
|
|
2 раза |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
три |
|
|
|
2 раза+ |
|
Уплотнители |
|
|
|
|
|
один |
|
один |
|
три |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
три |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
+ |
|
|
|
2 трираза |
|
Внешний профиль коричневого цвета |
|
|
|
|
|
|
|
+ |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
+ |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
эксклюзив |
|
|
|
три+ |
|
|
Ручка |
|
|
|
|
|
стандарт |
|
стандарт |
эксклюзив |
|
|
|||||||
|
|
|
|
|
|
|
|
эксклюзив |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
эксклюзив+ |
||
|
|
|
|
Технические характеристики: |
|
|
|
эксклюзив |
||||||||||
• Окна оснащены термоизоляционным одно- |
• |
монтируется на крышу вместе с |
уплотняю- |
|||||||||||||||
камерным стеклопакетом; |
|
|
|
|
|
щим окладом; |
|
|
|
|
|
|||||||
• монтируется на крышу с углом наклона от |
• |
окно дополняется широкой гаммой акссе- |
||||||||||||||||
15 до 90°; |
|
|
|
|
|
|
|
суаров. |
|
|
|
|
|
|
|
|||
|
|
|
|
|
Размеры мансардных окон: |
|
|
|
|
|
|
|||||||
55x78 |
55x98 |
66x98 |
66x118 |
78x98 |
78x118 |
78x140 |
94x118 |
|
94x140 |
114x118 |
114x140 |
134x98 |
78x160 |
|||||
53
ROCKWOOL

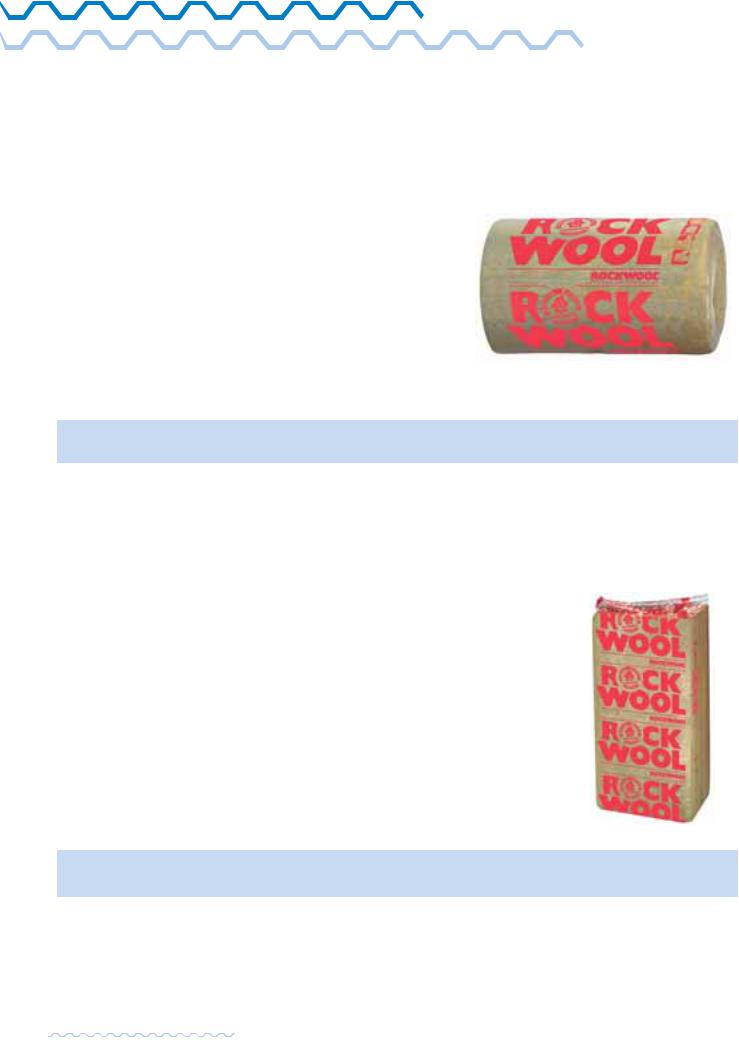

ИЗОЛЯЦИЯ СТЕН И ЧЕРДАКОВ DOMROCK (20 кг/м3) Маты из минеральной ваты
ПРИМЕНЕНИЕ
Негорючее утепление и акустическая изоляция:
•вентилируемых покрытий и чердаков,
•деревянных балочных перекрытий, подвесных потолков
•внутренних перегородок и стен высотой до 3-х метров,
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
коэффициент теплопроводности λрасч. |
0,041 [Вт/м°С] |
плотность |
20 кг/м3 |
классификация по горючести |
негорючее |
кратковременная впитываемость воды |
<0,30 кг/м2 |
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
R (м2•°С/Вт) |
Количество, м2 |
|
длина, ширина |
|
толщина |
|
|
|
|
|
|
|
2х4500х1000 |
|
100 |
2,40 |
9,0 |
|
|
|
|
|
6250х1000 |
|
150 |
3,65 |
6,25 |
|
|
|
|
|
ROCKMIN (30 кг/м3) Плиты из минеральной ваты
ПРИМЕНЕНИЕ
Негорючее утепление и акустическая изоляция:
•вентилируемых покрытий, мансард и чердаков,
•деревянных балочных перекрытий
•подвесных потолков
•легких каркасных стен и перегородок
•полов на лагах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
коэффициент теплопроводности λрасч. |
0,039 [Вт/м°С] |
плотность |
30 кг/м3 |
кратковременная впитываемость воды |
≤ 0,30 кг/м2 |
классификация по горючести |
негорючее |
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
R |
|
Количество |
||
|
|
|
(м2•°С/Вт) |
|
|
|
длина, ширина |
|
толщина |
(штук/пакет) |
|
(м2/пакет) |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
1000х600 |
|
50 |
1,25 |
15,0 |
|
9,0 |
|
|
|
|
|
|
|
1000х600 |
|
100 |
2,55 |
10,0 |
|
6,0 |
|
|
|
|
|
|
|
56
Изоляционные материалы
ИЗОЛЯЦИЯ СТЕН И ЧЕРДАКОВ SUPERROCK (35 кг/м3) Плиты из минеральной ваты
ПРИМЕНЕНИЕ
Негорючее утепление и акустическая изоляция:
•вентилируемых покрытий, мансард и чердаков,
•деревянных балочных перекрытий
•подвесных потолков
•легких каркасных стен и перегородок
•полов на лагах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
коэффициент теплопроводности λрасч. |
0,035 [Вт/м°С] |
плотность |
35 кг/м3 |
кратковременная впитываемость воды |
≤ 0,30 кг/м2 |
классификация по горючести |
негорючее |
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
R |
|
Количество |
||
|
|
|
(м2•°С/Вт) |
|
|
|
длина, ширина |
|
толщина |
(штук/пакет) |
|
(м2/пакет) |
|
1000х600 |
|
50 |
1,4 |
12,0 |
|
7,2 |
|
|
|
|
|
|
|
1000х600 |
|
100 |
2,85 |
6,0 |
|
3,6 |
|
|
|
|
|
|
|
1000х600 |
|
150 |
4,25 |
4,0 |
|
2,4 |
|
|
|
|
|
|
|
ИЗОЛЯЦИЯ НАРУЖНЫХ СТЕН И ФАСАДОВ PANELROCK (65 кг/м3) Плиты из минеральной ваты
PANELROCK F (65 кг/м3) Плиты из минеральной ваты со стеклохолстом
ПРИМЕНЕНИЕ
Негорючее утепление и акустическая изоляция:
•наружных стен зданий высотой до 12 метров с фасадной облицовкой: кассеты, профлист
•высоких перегородок
•внешних каркасных стен деревянных домов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
коэффициент теплопроводности λрасч. |
0,037 [Вт/м°С] |
плотность |
65 кг/м3 |
капиллярная впитываемость (объемная) |
≤ 1,0 % |
объемная сорбционная влажность при стопроцентной влажности воздуха |
≤ 0,5 % |
классификация по горючести |
негорючее |
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
R (м2•°С/Вт) |
|
Количество |
||
длина, ширина |
|
толщина |
|
(штук/пакет) |
|
(м2/пакет) |
1000х600 |
|
50 |
1,35 |
8,0 |
|
4,8 |
|
|
|
|
|
|
|
57
WENTIROCK MAX (90/50, усредн. 55 кг/м3) Плиты из минеральной ваты
WENTIROCK MAX F (90/50, усредн. 55 кг/м3) Плиты из минеральной ваты со стеклохолстом
ПРИМЕНЕНИЕ
Негорючее утепление и акустическая изоляция:
•наружные стены зданий высотой более 12 метров с фасадной облицовкой: кассеты, профлист
•высоких перегородок
•внешних каркасных стен деревянных домов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
коэффициент теплопроводности λ |
расч. |
0,037 [Вт/моС] |
|
|
|
|
|
плотность усредненная |
|
55 кг/м3 |
|
плотность верхнего слоя (толщиной до 22 мм) |
для толщины 100 мм |
100 кг/м3 |
|
|
|
для толщины 120, 150 мм |
90 кг/м3 |
плотность нижнего слоя |
|
для толщины 100 мм |
60 кг/м3 |
|
|
для толщины 120, 150 мм |
50 кг/м3 |
объемная сорбционная влажность при 100% влажности воздуха |
≤ 0,5 % |
||
классификация по горючести |
|
негорючее |
|
РАЗМЕРЫ И УПАКОВКА (WENTIROCK MAX)
Размеры (мм) |
|
R |
|
Количество |
||
|
|
|
(м2•°С/Вт) |
|
|
|
длина, ширина |
|
толщина |
(штук/пакет) |
|
(м2/пакет) |
|
1000 х 600 |
|
100 |
2,75 |
4,0 |
|
2,4 |
|
|
|
|
|
|
|
1000 х 600 |
|
120 |
3,30 |
3,0 |
|
1,8 |
|
|
|
|
|
|
|
1000 х 600 |
|
150 |
4,15 |
2,0 |
|
1,2 |
|
|
|
|
|
|
|
РАЗМЕРЫ И УПАКОВКА (WENTIROCK MAX F)
Размеры (мм) |
|
R |
|
Количество |
||
|
|
|
(м2•°С/Вт) |
|
|
|
длина, ширина |
|
толщина |
(штук/пакет) |
|
(м2/пакет) |
|
1000 х 600 |
|
100 |
2,75 |
4,0 |
|
2,4 |
|
|
|
|
|
|
|
1000 х 600 |
|
120 |
3,30 |
3,0 |
|
1,8 |
|
|
|
|
|
|
|
ПОДВЕСНЫЕ ПОТОЛКИ SOFIT (90 кг/м3) Подвесные потолки
ПРЕИМУЩЕСТВА
•улучшение эстетики каждого интерьера;
•белая гладкая поверхность оптимально отражает и рассеивает свет, что позволяет уменьшить расходы на освещение;
•уменьшает уровень шума в помещении, используя естественную способность поглощения звуков минеральной ватой;
•негорючий, так как он производится на основе негорючей минеральной ваты;
•простой и легкий монтаж;
58
Изоляционные материалы
•легкий материал и не нагружает дополнительно конструкцию перекрытия;
•долговечен, так как выполнен из минеральной ваты, которая не деформируется и не меняет своих размеров. Он не чувствителен к влаге и устойчив к биологическим факторам, таким как грибы и плесень
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
|
Количество |
|
|
|
|
|
|
|
|
длина, ширина |
|
толщина |
(штук/пакет) |
(м2/пакет) |
(м2/поддон) |
600 х 600 |
|
15 |
28 |
10,08 |
100,80 |
|
|
|
|
|
|
Свойства звукопоглощения плит для подвесных потолков зависят от вида потолочных плит, от толщины и глубины потолочной конструкции.
Сравнение практических значений коэффициентов, показателей и классов звукопоглощения потолочных плит Sofit, подвешенных на разной глубине потолочной конструкции.
Глубина конс- |
Практическое значение звукопоглащения (α p) в полосе частот |
Коэффициент звукопоглащения |
Класс |
||||||
трукции |
125 Hz |
250 Hz |
500 Hz |
1000 Hz |
2000 Hz |
4000 Hz |
|||
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
200 мм |
0,35 |
0,75 |
0,75 |
0,65 |
0,65 |
0,65 |
0,7 (L) |
C |
|
|
|
|
|
|
|
|
|
|
|
400 мм |
0,5 |
0,75 |
0,55 |
0,7 |
0,7 |
0,7 |
0,65 (L) |
C |
|
|
|
|
|
|
|
|
|
|
|
600 мм |
0,65 |
0,55 |
0,6 |
0,7 |
0,7 |
0,7 |
0,7 |
C |
|
|
|
|
|
|
|
|
|
|
|
ИЗОЛЯЦИЯ ПЛОСКИХ КРОВЕЛЬ
DACHROCK PROF (200 кг/м3) Плиты из минеральной ваты
ПРИМЕНЕНИЕ
•для теплоизоляции всех видов плоских кровель из металла (в частности на кровлях из профнастила), бетона, дерева под непосредственное рулонное кровельное покрытие. Применяется как в однослойной изоляции, так и в двухслойной в качестве верхней плиты.
•рекомендуется для плоских кровель, к которым предъявляются специальные требования (например, ежедневное обслуживание оборудования на кровле)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
коэффициент теплопроводности λ |
расч. |
0,041 [Вт/моС] |
|
номинальный удельный вес |
190 кг/м3 |
||
|
|||
допустимое отклонение удельного веса |
мин. 175 кг/м3 – макс. 210 кг/м3 |
||
кратковременная впитываемость воды |
< 1,0 кг/м2 |
||
усилие на сжатие при 10% относительной деформации |
≥ 100 кПа |
||
усилие на сжатие при точечной нагрузке, |
≥ 90 кПа |
||
создающее деформацию 5 мм |
|
||
сопротивление на разрыв перпендикулярно к поверхности |
≥ 15 кПа |
||
сжимаемость (относительная деформация) при нагрузке 40 кПа ≤ 10 % |
|||
классификация по горючести |
|
негорючее |
|
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
R |
|
Количество |
||
|
|
|
(м2•°С/Вт) |
|
|
|
длина, ширина |
|
толщина |
(штук/пакет) |
|
(м2/пакет) |
|
1000 х 600 |
|
100 |
2,20 |
2,0 |
|
1,2 |
|
|
|
|
|
|
|
1000 х 600 |
|
120 |
2,65 |
2,0 |
|
1,2 |
|
|
|
|
|
|
|
59
ТЕХНИЧЕСКАЯ ИЗОЛЯЦИЯ
ALFAROCK (60 кг/м3) Маты из минеральной ваты на алюминиевой фольге
ПРИМЕНЕНИЕ
•для изоляции небольших резервуаров, низкотемпературных труб и трубопроводов. Покрывающий слой ваты облицовки из алюминиевой фольги позволяет применять маты в местах, где существенна эстетика или предохранение от возможного запыления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
плотность |
65 кг/м3 |
термическая стойкость |
<250°С |
ТЕПЛОПРОВОДНОСТЬ
Температура tm [°С] |
10 |
40 |
100 |
150 |
200 |
Величина λm [Вт/м°С] |
0,034 |
0,038 |
0,047 |
0,058 |
0,070 |
РАЗМЕРЫ И УПАКОВКА
Размеры (мм) |
|
R (м2•°С/Вт) |
|
Количество |
||
длина, ширина |
|
толщина |
|
(штук/пакет) |
|
(м2/пакет) |
5000x1000 |
|
40 |
|
1,0 |
|
5,0 |
|
|
|
|
|
|
|
5000x1000 |
|
50 |
|
1,0 |
|
5,0 |
|
|
|
|
|
|
|
ROCKMATA (60 кг/м3)
Маты из минеральной ваты с односторонней обшивкой из проволочной сетки, пришитой проволокой к слою ваты
ПРИМЕНЕНИЕ
•для изоляции труб и трубопроводов, резервуаров, печей, плоских поверхностей и арматуры
— в пределах низких и средних температур не превышающих 400°С
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
плотность |
65 кг/м3 |
термическая стойкость |
< 400°С |
ТЕПЛОПРОВОДНОСТЬ
Температура tm [°С] |
|
20 |
|
100 |
150 |
200 |
250 |
|
|
|
|
||
Величина λm [Вт/м°С] |
|
0,034 |
|
0,048 |
0,055 |
0,07 |
0,085 |
|
|
|
|
||
РАЗМЕРЫ И УПАКОВКА |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|||
Размеры (мм) |
|
|
|
|
|
R (м2•°С/Вт) |
|
Количество |
|||||
длина, ширина |
|
толщина |
|
|
|
|
|
(штук/пакет) |
|
(м2/пакет) |
|||
5000x500 |
|
|
50 |
|
|
|
|
|
|
2,0 |
|
5,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
5000x500 |
|
|
60 |
|
|
|
|
|
|
2,0 |
|
5,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
2500x500 |
|
|
100 |
|
|
|
|
|
|
2,0 |
|
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60
