2.Зображення окремих засобів на цих схемах (давачів, вторинних приладів, регуляторів, блоків керування, виконавчих механізмів, реле, магнітних пускачів та інших засобів).

З метою скорочення трудомісткості виконання принципових електричних схем складні електронні автоматичні регулюючі й вимірювальні прилади часто показуються спрощено у вигляді прямокутника із зображенням тільки вхідних, вихідних і допоміжних (для переналагодження) затискачів із вказівкою їхнього заводського маркування. При цьому для аналізу роботи регулюючого або вимірювального приладу варто користуватися детальними схемами, наведеними в монтажно-експлуатаційних інструкціях на відповідні апарати.

Відповідно до загальних правил виконання принципових електричних схем, всі елементи, а також електричні лінії зв'язку між ними повинні бути промарковані. Короткі технічні характеристики основної й допоміжної апаратур, зображеної на схемі, повинні бути наведені на кресленні в специфікації.

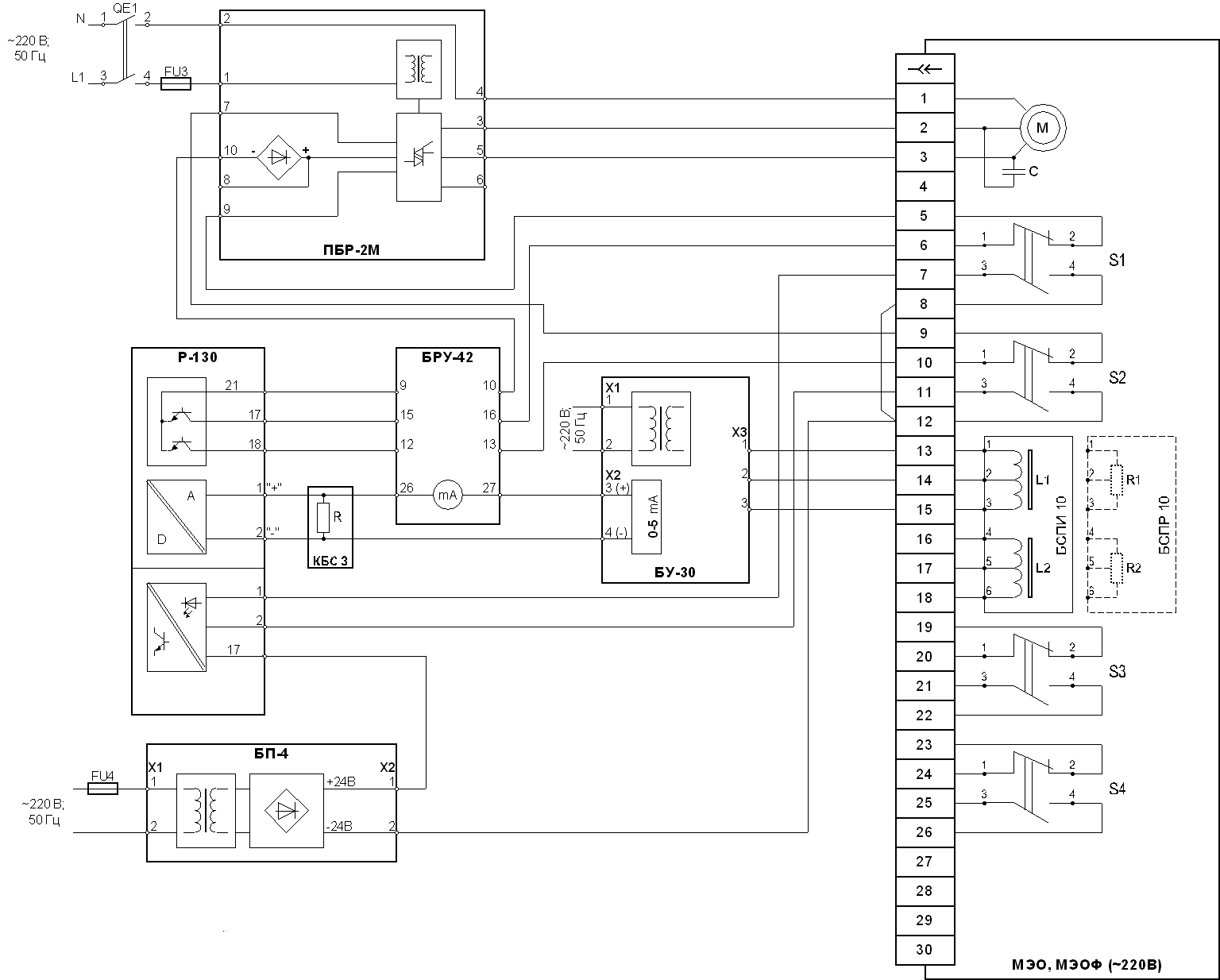

3.Приклади схем вимірювання, регулювання, захисту та блокування.

Привести всі можливі варіанти виконання принципових електричних схем навіть для найбільш відомих вітчизняних систем автоматичного регулювання неможливо і не доцільно. Нижче на декількох конкретних прикладах розглядаються способи й методи виконання електричних схем, що забезпечують різні закони регулювання й побудованих на елементах різних типів.

Розділ 9.

Принципові пневматичні схеми (ппс).

9.1.Загальні відомості про пневматичні системи автоматизації.

9.2.Основні вимоги до пневматичних засобів автоматизації і ліній зв’язку.

9.3.Умовні графічні зображення пневматичних засобів автоматизації.

9.4.Принципові пневматичні схеми автоматичного вимірювання та регулювання.

9.1.Загальні відомості про пневматичні системи автоматизації.

Для автоматизації технологічних процесів поряд з електричними й електронними приладами і засобами автоматизації широко застосовують прилади і пристрої пневмоавтоматики..

Найбільше застосування пневмоавтоматика знайшла у вибухо- і пожежо- небезпечних виробництвах хімічної, нафтопереробної, газової, харчовий інших галузей промисловості, де застосування електричних пристроїв в нормальному виконанні по вимогах безпеки застосовувати неприпустимо, використовувати їх можна тільки у вибухобезпечному виконанні. Сучасні пристрої пневмоавтоматики характеризуються великою надійністю, простотою конструкції і легкістю освоєння в експлуатації. Засоби пневмоавтоматики сконструйовані на елементному і блочно-модульному принципах, що забезпечило можливість широкої уніфікації конструкцій, гнучкість і простоту побудови складних приладів і систем керування технологічними процесами.

Пристрої пневмоавтоматики безперервної і дискретної дії, що базуються на елементах УСЭППА, дозволяють будувати системи контролю й автоматичного стабілізуючого і програмного регулювання, схеми сигналізації, дозволяють здійснювати дистанційне керування пневмоприводами, виконувати обчислювальні і логічні операції.

На елементах УСЭППА розроблений і випускається ряд систем централізованого контролю і керування як серійного виробництва, так і у виді окремих зразків, впроваджених у промислову експлуатацію.

Система УСЭППА складається з обмеженого числа найпростіших стандартних елементів, кожний з який призначений для виконання визначеної елементарної операції. До складу даної системи входять елементи порівняння, реле, підсилювачі потужності, повторювачі, задатчики, пневмокнопки, тумблери, пнемо- опори, кінцеві вимикачі і ряд інших елементів.

На елементах УСЭППА розроблені і випускаються регулятори безупинної і дискретної дії, оптимізатори, обчислювальні пристрої, контрольні прилади, панелі керування, комутуючі пристрої.
