4.4. Зображення приладів і засобів автоматизації на функціональних схемах автоматизації
На функціональній схемі зображаються всі прилади, засоби автоматизації і керування, необхідні для оснащення проектованого об’єкту, включаючи і ті засоби автоматизації котрі входять в комплект поставки технологічного обладнання, а також ті що є в наявності у замовника і не замовляються по даному проекту. Ті засоби автоматизації, що не входять в склад проекту, а в комплект поставки технологічного обладнання, а також ті що є в наявності у замовника, оговорюються на кресленні функціональної схеми: “Засоби автоматизації (вказують позиційні номери) входять в комплект поставки технологічного обладнання”, Засоби автоматизації (вказують позиційні номери)є в наявності у замовника”.
Всі елементи, які входять у системи автоматичного контролю та вимірювання, регулювання, сигналізації, захисту та блокування, наприклад: давачі вторинні вимірювальні прилади, задавачі, автоматичні регулятори, кнопки керування, магнітні пускачі, перетворювачі (ЦАП), засоби обчислювальної техніки, крім виконавчих механізмів та регулюючих органів, зображають на ФСА у вигляді кола діаметром 10мм (див. мал.4.4.1.).
Виконавчий механізм зображають як показано на рис.4.4.2. Регулюючий орган зображають згідно мал.4.4.3. На ФСА виконавчі механізми та регулюючі органи викреслюють на технологічних потоках: які показують лініями: у вигляді (мал.4.4.4), тобто зображення, що на мал.4.4.1 і 4.4.3 суміщаються в одне.
Окремі елементи на ФСА з’єднують між собою лініями зв’язку (пряма товщиною 0,5мм). Чутливий елемент давача показують на технологічних потоках, або на технологічному обладнанні згідно мал.4.4.6, де,
а-пряма, що зображає потік, є дотичною до графічного зображення давача;
б-чутливим елементом давача є імпульсна трубка (таке зображення властиве при зображенні пружинних і рідинних манометрів, термометрів розширення та манометричних термометрів);
в-від прямої, що зображає потік, проводять довільної довжини лінію зв’язку, а потім подають графічне зображення давача;
г-графічне зображення давача поміщають на перетині потоку (таке зображення властиве лише давачам витрати); на технологічному обладнанні.
За місцем встановлення технічного засобу, по місцю чи на щиті, графічне зображення має вигляд поданий в таблиці 4.4 (відповідно п. 4 і 5, де також показані і приклади побудови умовних позначень на ФСА та їх розміри.
Дуже часто при виконанні функціональних схем показується електроапаратура, розміри найчастіше вживаної приведені в таблиці 4.3.
Прилади і засоби автоматизації, що вмонтовують у технологічне обладнання і комунікації або механічно зв’язані з ним показують на схемі в безпосередньо поблизу них.
Коли необхідно уточнити місце встановлення на технологічному обладнанні давача (наприклад давач рівня) в кінці лінії зв’язку зображують кільце діаметром 2мм, приклад такого зображення поданий на мал..4.4.7.
Для визначення прийнятої по схемі організації управління і контролю автоматизованим об’єктом в нижній частині креслення показують прямокутники (рис.4.5.), що умовно відображають:
а) всі запроектовані щити, пульти, штативи, включаючи щити, що поставляються в комплекті з технологічним обладнанням, про що оговорюють на полі креслення;
б) агрегатовані комплекси, машини централізованого контролю, управляючі обчислювальні машини;
в) місцеві прилади, що встановлюються за межами щитів, крім тих що встановлюються на технологічному обладнанні.
Кількість прямокутників визначається проектом, в залежності від прийнятого рівня автоматизації і організації управління. Щити місцевого керування, випробування, штативи допускається показувати у одному прямокутнику, розділеному горизонтальними лініями по кількості запроектованих щитів.
Рекомендується розміщувати прямокутники зверху вниз у такій послідовності, при котрій досягається найбільше розуміння і простота читання схеми, для прикладу:
Прилади місцеві;
Місцеві щити керування, випробування;
Агрегатні щити з приставними пультами або без них;
Агрегатовані комплекси, машини централізованого контролю, керуючі машини;
Центральний щит з приставним пультом або без нього;
Диспетчерський щит або пульт.
В кожному прямокутнику з лівої сторони наноситься графа для надпису, що характеризує їх значення, з правої замикаються лінією. На всіх листах однієї схеми написи повинні бути однакові.
При використанні в проекті агрегатованого комплексу або керуючої обчислювальної машини прямокутник, що зображає комплекс ділиться вертикальною лінією, відповідно підписується в лівій частині , а праву слід ділити горизонтальними лініями на прямокутники, кількість котрих визначається кількістю блоків. В кожному прямокутнику що зображує блок наноситься його назва, що відповідає документації заводу виготовлювача.

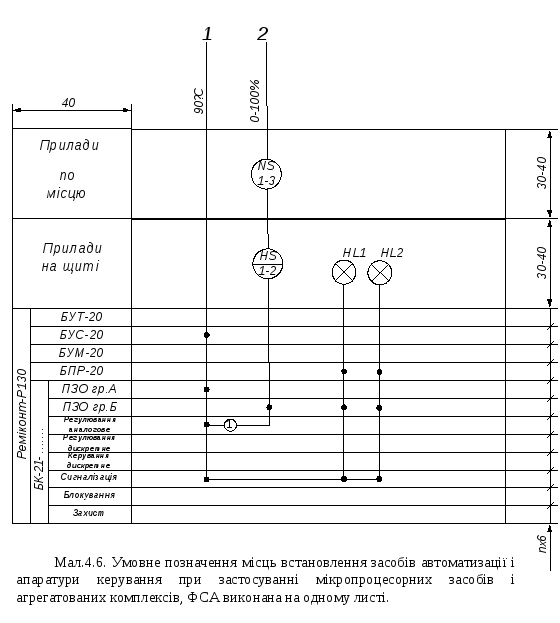

Точки входу і виходу сигналів на прямокутниках відповідних блоків показують затушованими кружками діаметром 1,5-2мм (мал..4.6.).
