4.4.1. Методика побудови графічних умовних позначень приладів на функціональних схемах автоматизації

Приклад побудови умовних графічних позначень приладів на ФСА приведений на мал. 4.7. У верхній частині кола наносяться літерні позначення вимірювальної величини і функціонального признаку приладу.

Порядок розташування літерних позначень (зліва направо) повинен бути наступним:

1. Позначення основної вимірювальної величини.

2. Позначення, уточнююче (як що це необхідно) основну вимірювану величину.

3. Позначення функціонального признаку приладу.

В нижній частині кола наносять позиційне позначення (цифрове або літерно-цифрове), яке служить для нумерації вимірювання або регулювання або окремих елементів комплекту по замовленій специфікації проекту.

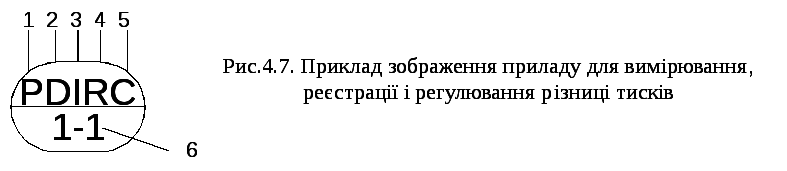

Приклад побудови умовного позначення приладу.

1- вимірювана величина (Р- тиск);

2- уточнення вимірюваної величини (D- перепад тиску);

3,4,5 - функціональні признаки приладу (І- показ, R- реєстрація, С- автоматичне регулювання );

6- 1-1 - номер позиції по ФСА.

При побудові умовних позначень приладів варто показувати лише ті функціональні ознаки, які використані в цій схемі. Для прикладу, на мал.. 4.9. представлений прилад який може показувати значення різниці тисків, забезпечує реєстрацію даного параметру і може бути використаним як позиційний регулятор.

В поставленій задачі необхідно забезпечити реєстрацію перепаду тисків і сигналізацію відхилень параметра за допустимі межі (легко реалізується позиційним регулятором). Тоді ознаки цього приладу записують наступним чином: PDRA

Щоб бути впевненим при самостійній побудові умовних позначень приладів слід пам’ятати про деякі особливості застосування окремих літер.

Літеру S- позначення контактного пристрою приладу, що використовується тільки для включення, відключення, блокування і т.п. Позначати буквою S функції регулювання (в т.ч. позиційного) не допускається. Застосовують літери S і А для позначення контактного пристрою для включення і відключення, і одночасно сигналізації.

Для конкретизації вимірюваної величини справа від графічного зображення приладу повинні вказуватися найменування або символ вимірюваної величини, наприклад напруга, сила струму і т.д.

У випадку необхідності допускається біля зображення приладу вказувати вид радіоактивності, наприклад α, β - або γ-випромінювання.

Літеру U допускається використовувати для позначення приладу, що вимірює декілька різнорідних величин. Розшифровка вимірюваних величин повинна бути приведена біля зображення приладу або на полі креслення.

Величини, які багатократно використовуються, повинні позначатися одною і тою ж самою резервною буквою. Не допускається в одній і тій же документації використовувати одну резервну букву для позначення різних величин.

В обґрунтованих випадках щоб уникнути неправильного розуміння схеми допускається замість умовних позначень приводити повне найменування перетворених сигналів. Також рекомендується позначати деякі рідко застосовувані чи специфічні сигнали, наприклад кодовий, часо-імпульсний, число-імпульсний і т.д.;

При побудові умовних позначень за ГОСТ 21.404—85 передбачаються наступні виключення:

1)усі пристрої, виконані у вигляді окремих блоків і призначені для ручних операцій, повинні мати на першому місці в позначенні букву Н незалежно від того, до складу якого вимірювального комплекту вони входять, наприклад, перемикачі електричних кіл вимірювання (керування), перемикачі газових (повітряних) ліній позначаються HS, байпасні панелі дистанційного керування - НС, кнопки (ключі) для дистанційного керування, задавачі - Н і т. п.;

при позначенні комплекту, призначеного для вимірювання декількох різнорідних величин, первинні вимірювальні перетворювачі (давачі) варто позначати відповідно до вимірюваної величини, вторинний прилад – UP;
в окремих випадках при побудові позначень комплектів, призначених для вимірювання якості непрямим методом, перша літера в позначенні давача може відрізнятися від першої літери в позначенні вторинного приладу (наприклад, для вимірювання якості продукту користуються методом температурної депресії).

Давачами температури при цьому є термометри опору, вторинним приладом - автоматичний міст. Позначення такого комплекту при розгорнутому способі будуть наступним : давачі - ТІ, вторинний прилад - QR.

Літерні умовні позначення на функціональних схемах ДСТУ Б А.2.4.-3-95.

Таблиця. 4.6.

Позначення	Вимірювана величина		Функції котрі виконуються приладом
	Основне значення першої літери	Додаткове значення
A			Сигналізація
C			Регулювання
D	Щільність, густина	Різниця, перепад
E	Будь яка електрична величина		Первинне перетворення
F	Витрата	Співвідношення, частка, дріб
G	Розмір, положення, переміщення
H	Ручний вплив	Верхня межа	Ручна дія
I			Показ, індикація
J			Автоматичне пере- микання, оббігання
K	Час, часова програма		Станція керування
L	Рівень	Нижня межа
M	Вологість
N			Підсилення
O	Резервна літера
P	Тиск, вакуум
Q	Якість, склад, концентрація	Інтегрування, додавання
R	Радіоактивність		Реєстрація
S	Швидкість, частота		Включення, виключення, перемикання
T	Температура		Проміжне перетворення, дистанційна передача
U	Кілька різнойменних величин
V	В’язкість
W	Маса
Y			Перетворення, обчислення функції
