7.Визначення схемивиконанняробіт по влаштуванню котловану для екскаватора з прямою лопатою (Марки е-652б) таекскаватор з оберненою лопатою(Марки е-652б).

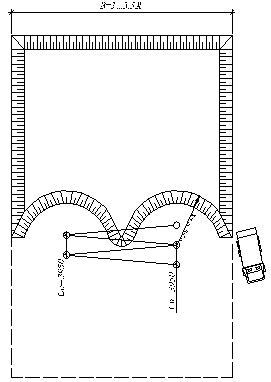

А) Схема розробки котловану екскаватором з прямою лопатою (МаркиЕ-652Б):
.
деВ=16м - ширина котловану;
=7,8м–найбільшийрадіускопання.
Отже, обираємо бокову проходку з переміщенням екскаватора з прямою лопатою поперек котлавануза ред. Черненка, рис. 41, схема 3(Схема проходкиекскаваторавказанана рис. 2).
Рис.2

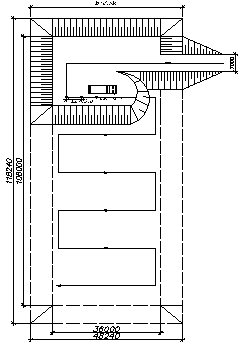

Б) Схема розроби котловану екскаватором з оберненою лопатою(МаркиЕ-652Б):
.
деВ=16м - ширина котловану;
=
9,2м–найбільшийрадіускопання.
Отже, обираємо торцеву проходку з переміщенням екскаватора поперек котлавануза ред. Черненка, рис. 41, схема 2(Схема проходкиекскаваторавказанана рис. 3).
Рис.3
8. Визначення граничних і раціональних параметрів екскаватора
Екскаватор обладнаний прямою лопатою Е-652Б:
Довжина робочої передвижки екскаватора:
,
де,
найбільший радіус копання;
найменший
радіус копання.
Найбільша відстань від осі екскаватора до бокового відкоса по верху:
,
де,
найбільший радіус копання;
довжина
робочої передвижки екскаватора.
Найбільша ширина лобової проходки при переміщені екскаватора по прямій:
,
де
=6,56м
-найбільша відстань від осі екскаватора
добокового відкоса по верху.
Екскаватор, обладнаний оберненою лопатоюЕ-652Б:
Найбільший радіус копання на рівні дна виїмки:
,
де
найбільший
радіус копання (табл.9
АНТІ);[1]
m=0,75 – природній ухил за В.К. Черненко – «Проектування земляних робіт», таблиця 1;[1]
висота
котловану.
Найменший радіус копання на рівні дна виїмки:
,
деm=0,75 – природній ухил за В.К. Черненко – «Проектування земляних робіт», таблиця 1 ; [1]
висота
котловану ;
К = 3,42м- довжина гусеничного ходу(табл. 9 АНТІ);[1]
Довжин робочої передвижки екскаватора:
,
де
-найменший
радіус копання на рівні дна виїмки; [1]
-найбільший
радіус копання на рівні дна виїмки.[1]
Найбільша відстань від осі екскаватора до нижньої кромки бокового забою при торцевій проходці:
,
де
-найбільший
радіус копання на рівні дна виїмки;
-довжина
робочої передвижки екскаватора.
Найбільша відстань від осі екскаватора до верхньої кромки бокового забою при торцевій проходці:
,
де
найбільша
відстань від осі екскаватора до нижньої
кромки бокового забою при торцевій
проходці
m=0,75 – природній ухил за В.К. Черненко – «Проектування земляних робіт», таблиця 1; [1]
висота
котловану.
9.Визначення рекомендованої і комплекти машин і механізмів по влаштуванні котловану. Варіант №1 Варіант №2.
Табл.5 Варіант 1. Рекомендований комплект машин і механізмів для розроби котловану.
№ |
Назва процесу |
Марка і тип техніки |
1 |
Зрізання рослинного шару |
Бульдозер ДЗ-53 |
2 |
Розробка котловану |
Екскаватор Е-652Б з прямою лопатою (об’єм ковша 0,65 м3) |
3 |
Транспортуванняґрунту |
Автосамоскид МАЗ-503Б |
4 |
Зачистка дна котловану |
Бульдозер ДЗ-53 |
5 |
Планування ґрунту у відвалі |
Бульдозер ДЗ-53 |
6 |
Механізми для ущільнення ґрунтів |
Каток ДУ-31А |
Табл.6 Варіант 2. Рекомендований комплект машин і механізмів для розроби котловану.
№ |
Назва процесу |
Марка і тип техніки |
1 |
Зрізання рослинного шару |
Бульдозер ДЗ-53 |
2 |
Розробка котловану |
ЕкскаваторЕ-652Б з оберненою лопатою (об’єм ковша 0,65 м3) |
3 |
Транспортування ґрунту |
Автосамоскид КАМАЗ-5511 |
4 |
Зачистка дна котловану |
Бульдозер ДЗ-53 |
5 |
Планування ґрунту у відвалі |
Бульдозер ДЗ-53 |
6 |
Механізми для ущільнення ґрунтів |
Каток ДУ-31А |
