Графіки навантаження атз
Геометрично сумуючи графіки видачі потужності блоків, під’єднаних до РП, та графіки видачі потужності в систему № 2, побудую графіки навантаження АТЗ для обох варіантів структурної схеми.
Для першого варіанту структурної схеми підсумовую графік видачі потужності для блоків під’єднаних до РП СН і графік перетікання потужності в систему № 2. Цей графік буде графіком навантаження обвиток СН та ВН АТЗ (табл. 3.8).
Таблиця.3.8
Перетікання потужності через обвитку СН та ВН АТЗ:
Год
|
0-2
|
2-4
|
4-6
|
6-8
|
8-10
|
10-12
|
12-14
|
14-16
|
16-18
|
18-20
|
20-22
|
22-24
| |||||||||||||||
Перетікання активної потужності через обвитку СН та ВН АТЗ | |||||||||||||||||||||||||||
PЗ.С2 |
90,4 |
90,4 |
90,4 |
90,4 |
66,4 |
66,4 |
90,4 |
90,4 |
42,4 |
42,4 |
42,4 |
90,4 | |||||||||||||||
PЛ.С2 |
30,6 |
30,6 |
30,6 |
14,6 |
14,6 |
14,6 |
14,6 |
14,6 |
6,6 |
6,6 |
30,6 |
30,6 | |||||||||||||||
Перетікання реактивної потужності через обвитку СН та ВН АТЗ | |||||||||||||||||||||||||||
QЗ.С2 |
56,7 |
56,7 |
56,7 |
56,7 |
41,8 |
41,8 |
56,7 |
56,7 |
26,9 |
26,9 |
26,9 |
56,7 | |||||||||||||||
QЛ.С2 |
19,3 |
19,3 |
19,3 |
9,4 |
9,4 |
9,4 |
9,4 |
9,4 |
4,5 |
4,5 |
19,3 |
19,3 | |||||||||||||||
Перетікання повної потужності через обвитку СН та ВН АТЗ | |||||||||||||||||||||||||||
SЗ.С2 |
106,5 |
106,5 |
106,5 |
106,5 |
78,3 |
78,3 |
106,5 |
106,5 |
50,1 |
50,1 |
50,1 |
106,5 | |||||||||||||||
SЛ.С2 |
36,1 |
36,1 |
36,1 |
17,2 |
17,2 |
17,2 |
17,2 |
17,2 |
7,8 |
7,8 |
36,1 |
36,1 |
За результатами таблиці 3.8. будую графік перетікання потужності через обвитку СН та ВН АТЗ:
Рис. 3.11. Добовий зимовий графік перетікання потужності через обвитки СН та ВН АТЗ для першого варіанту структурної схеми
Рис. 3.12. Добовий літній графік перетікання потужності через обвитки СН та ВН АТЗ для першого варіанту структурної схеми
Графік перетікання потужності через АТЗ в аварійному режимі (вимкнення одного блоку, під’єднаного до РП СН), буде визначатись геометричною різницею графіку споживання потужності з шин РП СН електростанції і графіку видачі потужності блоку, під’єднаного до РП СН.
Таблиця.3.9
Перетікання потужності через обвитку СН та ВН АТЗ а в аварійному режимі:
Год
|
0-2
|
2-4
|
4-6
|
6-8
|
8-10
|
10-12
|
12-14
|
14-16
|
16-18
|
18-20
|
20-22
|
22-24
| |||||||||||||||
Перетікання активної потужності через обвитку СН та ВН АТЗ в аварійному режимі | |||||||||||||||||||||||||||
PЗ.С2 |
112 |
112 |
112 |
112 |
136 |
136 |
112 |
112 |
160 |
160 |
160 |
112 | |||||||||||||||
PЛ.С2 |
88 |
88 |
88 |
104 |
104 |
104 |
104 |
104 |
112 |
112 |
88 |
88 | |||||||||||||||
Перетікання реактивної потужності через обвитку СН та ВН АТЗ в аварійному режимі | |||||||||||||||||||||||||||
QЗ.С2 |
69,4 |
69,4 |
69,4 |
69,4 |
84,3 |
84,3 |
69,4 |
69,4 |
99,2 |
99,2 |
99,2 |
69,4 | |||||||||||||||
QЛ.С2 |
54,6 |
54,6 |
54,6 |
64,5 |
64,5 |
64,5 |
64,5 |
64,5 |
69,4 |
69,4 |
54,6 |
54,6 | |||||||||||||||
Перетікання повної потужності через обвитку СН та ВН АТЗ в аварійному режимі | |||||||||||||||||||||||||||
SЗ.С2 |
131,8 |
131,8 |
131,8 |
131,8 |
160 |
160 |
131,8 |
131,8 |
188,2 |
188,2 |
188,2 |
131,8 | |||||||||||||||
SЛ.С2 |
103,5 |
103,5 |
103,5 |
122,4 |
122,4 |
122,4 |
122,4 |
122,4 |
131,8 |
131,8 |
103,5 |
103,5 |
За результатами таблиці 3.9. будую графік перетікання потужності через обвитку СН та ВН АТЗ в аварійному режимі:
Рис. 3.13. Добовий зимовий графік перетікання потужності через обвитки ВН та СН АТЗ в аварійному режимі.
Рис. 3.14. Добовий літній графік перетікання потужності через обвитки ВН та СН АТЗ в аварійному режимі.
Для другого варіанту структурної схеми, графік перетікання потужності через обвитку СН АТЗ буде геометричною сумою графіків видачі потужності блоку, під’єднаного до РП і графіку перетікання потужності в систему № 2 і буде аналогічним як графік перетікання потужності через обвитку СН та ВН АТЗ в аварійному режимі для варіанту 1 (таблиця 3.8.)
Графік перетікання потужності через обвитку ВН, буде сумою графіків перетікання потужності через обвитку СН АТЗ та графіком видачі потужності блоку, під’єднаного до третинної обвитки АТЗ:
Таблиця.3.10
Перетікання потужності через обвитку ВН АТЗ:
Год
|
0-2
|
2-4
|
4-6
|
6-8
|
8-10
|
10-12
|
12-14
|
14-16
|
16-18
|
18-20
|
20-22
|
22-24
| |||||||||||||||
Перетікання активної потужності через обвитку ВН АТЗ | |||||||||||||||||||||||||||
PЗ.С2 |
292,8 |
292,8 |
292,8 |
292,8 |
268,8 |
268,8 |
292,8 |
292,8 |
244,8 |
244,8 |
244,8 |
292,8 | |||||||||||||||
PЛ.С2 |
149,2 |
149,2 |
149,2 |
133,2 |
133,2 |
133,2 |
133,2 |
133,2 |
125,2 |
125,2 |
149,2 |
149,2 | |||||||||||||||
Перетіканняреактивної потужності через обвитку ВН АТЗ | |||||||||||||||||||||||||||
QЗ.С2 |
182,8 |
182,8 |
182,8 |
182,8 |
167,9 |
167,9 |
182,8 |
182,8 |
153 |
153 |
153 |
182,8 | |||||||||||||||
QЛ.С2 |
93,2 |
93,2 |
93,2 |
83,3 |
83,3 |
83,3 |
83,3 |
83,3 |
78,4 |
78,4 |
93,2 |
93,2 | |||||||||||||||
Перетікання повної потужності через обвитку ВН АТЗ | |||||||||||||||||||||||||||
SЗ.С2 |
344,8 |
344,8 |
344,8 |
344,8 |
316,6 |
316,6 |
344,8 |
344,8 |
288,4 |
288,4 |
288,4 |
344,8 | |||||||||||||||
SЛ.С2 |
175,7 |
175,7 |
175,7 |
156,8 |
156,8 |
156,8 |
156,8 |
156,8 |
147,4 |
147,4 |
175,7 |
175,7 |
За результатами таблиці3.10. будую графіки перетікання активної, реактивної та повної потужностей через обвитку ВН АТЗ:
Рис. 3.15. Добовий літній графік перетікання потужності через обвитку ВН АТЗ для другого варіанту структурної схеми
Рис. 3.16. Добовий літній графік перетікання потужності через обвитку ВН АТЗ для другого варіанту структурної схеми
Графік перетікання потужності через обвитку СН АТЗ в аварійному режимі (вимкнення одного блоку, під’єднаного до РП СН), буде визначатись геометричною різницею графіку споживання потужності з шин РП СН електростанції і графіку видачі потужності блоку, під’єднаного до РП СН і буде аналогічним як графік перетікання потужності через обвитку СН та ВН АТЗ в аварійному режимі у варіанті 1 (таблиця3.9.)
Графік перетікання потужності через обвитку ВН АТЗ в аварійному режимі буде визначатись геометричною різницею графіку видачі потужності блоку, під’єднаного до третинної обвитки АТЗ і графіком навантаження обвитки СН АТЗ в аварійному режимі 2 і буде аналогічним як графік перетікання потужності через обвитку СН та ВН АТЗ в аварійному режимі для варіанту 1 (таблиця 3.8.)
Побудую річний графік навантаження обвиток АТЗ за тривалістю для першого варіанту структурної схеми КЕС.
Кількість зимових днів – 200; літніх – 165.
Визначаю час використання максимального навантаження обвиток:

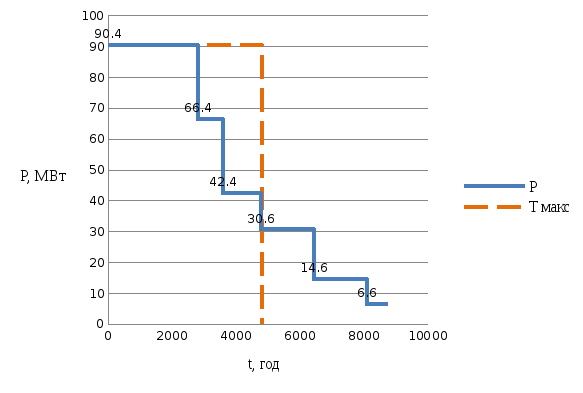

Рис. 3.17. Річний графік навантаження обвиток АТЗ за тривалістю для першого варіанту структурної схеми КЕС.
Річний графік навантаження обвитки СН АТЗ за тривалістю для другого варіанту структурної схеми КЕС аналогічний як річний графік навантаження обвиток АТЗ за тривалістю для першого варіанту структурної схеми КЕС (рис3.17.).
Побудую річний графік навантаження обвитки ВН АТЗ за тривалістю для другого варіанту структурної схеми КЕС.
Визначаю час максимального навантаження обвитки ВН АТЗ:
Рис. 3.18. Річний графік навантаження обвитки ВН АТЗ за тривалістю
