Спектр несучої модульованої телевізійним сигналом
Максимальну девіацію частоти в даному випадку визначити можливо, оскільки розмах сигналу від піка до піка є величина відома.
Для більшості систем максимальна девіація частоти при передачі телевізійного сигналу складає 4 МГц.

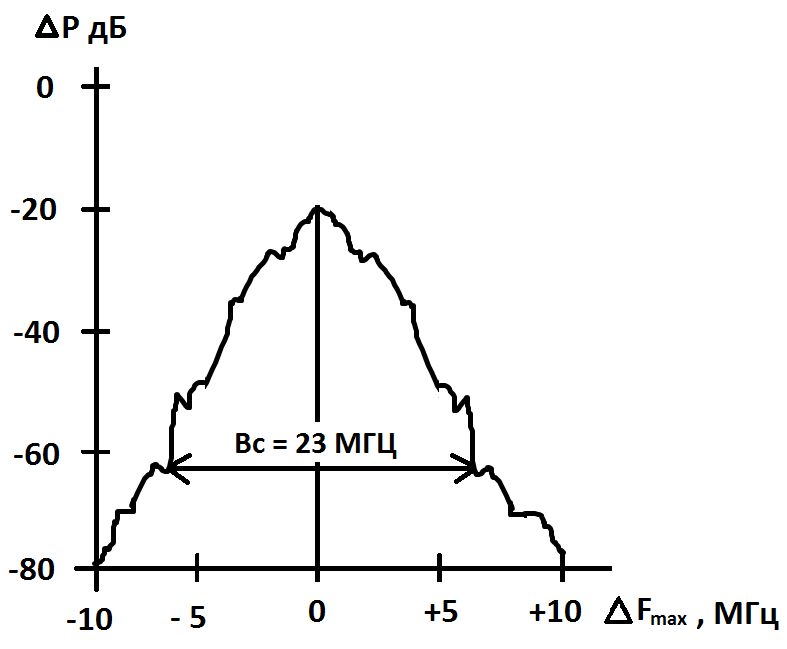

На наступному малюнку показаний частотний спектр сигналу, що модульований сигналом яскравості і і сигналом звукового супроводу при
ΔFрозм=8 МГц, піднесуча сигналу кольору 4,43 МГц, піднесуча звуку 7,5МГц.
Вибір основних параметрів модуляції
Частота модульованого коливання
Можна безпосередньо модулювати високочастотну несучу. Однак при такому способі модуляції трудно забезпечити високу стабільність частоти.
Крім того при безпосередній модуляції сигналу, що передається необхідно використовувати різноманітні принципи побудови приймально-передавальної апаратури. На кінцевих станціях сигнал демодулюється, а не проміжних він не демодулюється. Тому в загальному випадку модуляція сигналу і його підсилення виконуються окремо.
Як правило модуляція здійснюється на проміжній частоті (ПЧ). В результаті перетворення в передавачі отримують високочастотний сигнал, який при демодуляції перетворюється в сигнал ПЧ. Це перетворення здійснюється в приймачі.
При виборі ПЧ приходиться приймати компромісне рішення. Якщо ПЧ дуже висока, то практично доволі трудно побудувати підсилювачі на такій частоті. Якщо ПЧ дуже низька, то виникають певні технічні труднощі при виготовленні фільтрів.
Крім того, в цьому випадку необхідно забезпечити ідеальну амплітудну характеристику модема.
Для більшості РРС систем прийнята ПЧ рівна 70 МГц (міжнародне стандартне значення). Однак для РРС передаючих сигнали 2700 телефонних каналів вибирається ПЧ рівна 140 МГц.
Девіація частоти
При виборі індексу модуляції приходиться приймати компромісне рішення. При великій девіації частоти збільшується ширина смуги.
Тому при збільшенні числа телефонних каналів, що передаються за допомогою РРС, приходиться зменшувати девіацію частоти. Згідно міжнародним нормам число телефонних каналів і девіація частоти визначаються
600 – 200 кГц
1200 – 200 кГц
1800 – 140 кГц
2700 – 140 кГц
При малій девіації частоти погіршується співвідношення сигнал/тепловий шум, отримані після демодуляції сигналу.
Лекція №17
Принципи побудови модуляторів і демодуляторів

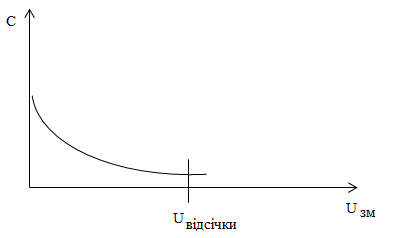

Модулятори,які використовуються в РСС,в більшості випадків зібрані на варікапах.В них ємність p-n переходу в режимі зворотнього зміщення залежить від напруги зміщення ..
Варікап при відповідній напрузі зміщення працює як конденсатор змінної ємності.Він може бути використаний для зміни частоти настройки коливального контуру.

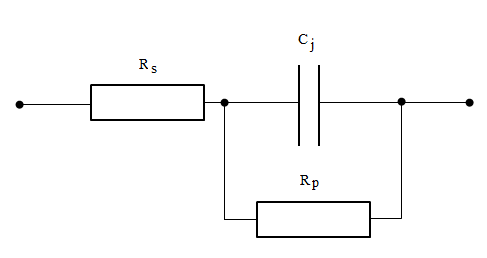

Еквівалентну схему варікапа можна зобразити наступним чином
Rs –опір напівпровідника,
Rp-паразитний опір,
Cj-ємність переходу.
Якщо модулюючий сигнал накладається на номінальну напругу зміщення варікапа то можна отримати такий коливальний контур,частота якого залежить від напруги модулюючого сигналу.

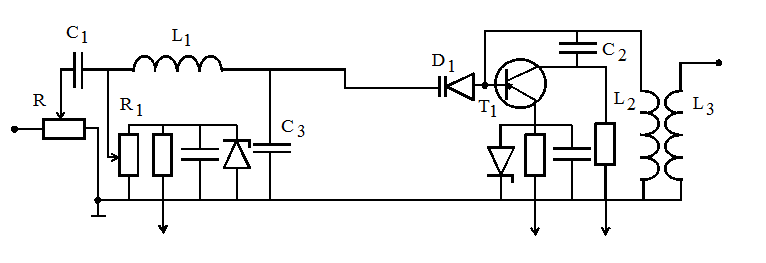

На схемі це можна зобразити наступним чином:
Схема генератора зібрана на транзисторі T1.Зворотній зв'язок здійснюється за допомогою конденсатора C2.Коливальний контур складається з варікапа D1 , конденсатора C3 і котушки індуктивності L1.
За допомогою резистора R2 регулюється напруга зміщення варікапа D1,тобто встановлюється його номінальна ємність.Це дозволяє вибрати частоту коливань генератора при відсутності сигналу .За звичай вибирається частота коливань 70 Мгц,тобто проміжна частота(ПЧ).
Модулююча напруга поступає на варікап через конденсатор С1 і викликає таким чином зміну частоти генератора.При проектуванні таких модуляторів необхідно вирішити дві задачі:
Частота генератора при відсутності модулюючого сигналу,тобто ПЧ,повинна бути дуже стабільною ;
Модулююча напруга і миттєва частота генератора повинні змінюватися пропорційно.
