1.Нерегенеративні ретранслятори
Аналіз каналу зв”язку нерегенеративного ретранслятора-це аналіз пов-
ного обороту сигналу,тобто передача на супутник і ретрансляція на наземний пристрій.Такі ретранслятори ще називають транспондерами.
Можливості супутникового транспондера обмежені потужністю каналу
,,Супутник-земля”, потужністю наземного пристрою, який подає сигнал в канал ,,Земля-супутник”, шумом супутника і наземної станції, а також шириною смуги каналу.Як правило основні обмеження накладає один з цих
параметрів.Доволі часто-це потужність каналу ,,Супутник-земля”, або ширина смуги каналу.

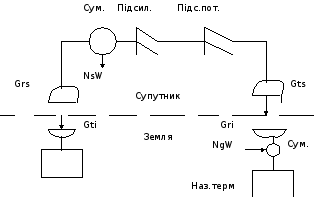

Схематично нерегенеративний супутниковий ретранслятор можна
зобразити наступним чином:
Наз.терм.
G-КНД-коефіцієнт направленої дії антени,
NsW-потужність шуму в каналі ,,Земля-супутник”.
Ретранслятор передає всі сигнали каналу ,,Земля –супутник” без обробки за виключенням підсилення і трансляції по частоті.Допустимо, що в
межах смуги приймача W існує багато каналів ,,Земля-супутник”, що використовуються одночасно.Їх розділення проводиться за допомогою тех-
нології FDMA.Така технологія дістала назву множинний дотуп з частотним
розділенням каналів.
Між користувачами, що використовують сумісно нерегенеративний транспондер повинна існувати взаємна домовленість, що вони не будуть пе-
ревищувати домовлену потужність.Якщо один з користувачів вирішить збіль
шити потужність свого сигналу, то результатом буде покращення рівня сигналу цього користувача за рахунок сигналів інших користувачів.
Також слід відмітити, що для таких ретрансляторів шум каналу ,,Земля-
супутник” входить в канал ,,Супутник-земля”.Це являється відмінною особ-
ливістю нерегенеративних ретрансляторів.Більшість комерційних супутникових транспондерів являються нерегенеративними.
Для регенеративних ретрансляторів канали ,,Земля-супутник” і ,,Супутник-земля” розділяються і шум з першого каналу не переходить в
другий. В таких ретрансляторах можна здійснювати обробку даних. В них
можна значно покращити значення Eb/N0.
2.Нелінійне підсилення ретрансляторів
В більшості супутникових систем зв”язку потужність обмежена і неефективність зв”язану з каскадами лінійного підсилення долати дуже дорого.По цій причині багато супутникових ретрансляторів використовують
нелінійні підсилювачі потужності.При цьому ефективне підсилення відбуваєтья за рахунок спотворення сигналу, що викликане нелінійністю.
Основні недоліки нелінійних підсилювачів слідуючі:
1.Комбінаційні завади, що викликані взаємодією декількох різних несучих.
Шкода від них двояка.По перше корисна потужність може переходити в енергію комбінаційних завад(втрати 1-2 дБ).По друге в виді інтерференції в канал можуть вноситися паразитні комбінаційні добутки.
2.Перетворення АМ в АМ характерне для лампи біжучої хвилі.На вході пристрою любі флуктуації огинаючої приводять до спотворення амплітуди на виході пристрою.Тобто робота лампи біжучої хвилі в нелінійній області не
буде оптимальним вибором.
3.Перетворення амплітудної модуляції в фазову це ще одне явище характерне для нелінійних пристроїв.При цьому флуктуації огинаючої приводять до коливань фази.Вони можуть вплинути на достовірність переданої інформації
при використанні сигналів з модуляцією фази.
4.В обмежувачах з різким порогом ослаблення слабих сигналів відносно сильних складає 6 дБ.В лампах біжучої хвилі, які працюють в режимі насичення подавлення слабих сигналів проходить тому, що механізм звязування сигналу в лампі оптимізовані на користь сильних сигналів.В резу-
льтаті слабі сигнали можкть ослаблятися на 18 дБ.
