2.7 Висновки
Висновки оформляють з нової пронумерованої сторінки із заголовком “Висновки”.
Висновки є заключною частиною, підсумком прийнятого рішення виконаної роботи із зазначенням досягнутих результатів, визначенням перспектив їх покращення, пропозиціями реалізації роботи.
2.8 Список використаної літератури. Форми запису
Список використаної літератури оформляють з нової пронумерованої сторінки із заголовком “Список літератури” .
Список літератури повинен включати тільки ті літературні джерела, які використовувалися в КР.
В списку кожну літературу записують з абзацу і нумерують арабськими числами. Перелік подається в порядку появи посилання в тексті роботи або за алфавітом прізвищ авторів. Приклади оформлення бібліографічного опису наведено далі. Посилання на літературу в тексті КР подається в квадратних дужках – наводиться номер цитованої праці і через кому номер сторінки, на якій міститься цитований уривок.
2.9 Додатки
Рисунки, таблиці, тексти допоміжного характеру, схеми можна оформляти у додатках.
Додатки оформляють як продовження документа на його наступних сторінках, розташовуючи в порядку посилань на них у тексті КР.
Кожен додаток необхідно починати з нової сторінки вказуючи зверху посередині рядка слово “Додаток” і через пропуск його позначення. Додатки позначають послідовно великими українськими буквами, за винятком букв Ґ, Є, З, І, Ї, Й, О, Ч, Ь, наприклад, Додаток А, Додаток Б і т.д. Якщо додатків більше ніж букв, то продовжують позначати арабськими цифрами. Дозволяється позначати додатки латинськими буквами, за винятком букв I і O.
Під позначенням вказують вид додатка:
для обов’язкового додатка в дужках пишуть слово (обов’язковий);
для інформативного – (довідниковий).
Кожен додаток повинен математичний (змістовний) заголовок, який записують під видом додатка, посередині рядка малими літерами, починаючи з великої. При наявності основного напису - заголовок записують у відповідній графі.
Нумерація аркушів документа і додатків, які входять до його складу, повинна бути наскрізна.
Всі додатки включають у зміст, вказуючи номер, вид додатка, заголовок і сторінки з яких вони починаються.
3 Методичні вказівки та завдання до курсової роботи
3.1 Методичні вказівки до частини 1
3.1 Порядок виконання роботи:
3.1.1 Вибрати схему кола, що досліджується, відповідно до варіанта завдання.
Варіант до завдання для схеми визначається за порядковим номером у списку групи згідно табл. 3.1.
Параметри елементів визначаються за першою літерою прізвища згідно табл. 3.2 та
3.1.2 Проаналізувати процес класичним методом.
3.1.3 Проаналізувати процес операторним методом.
3.1.4 Побудувати графіки змінювання струму або напруги згідно з варіантом.
Рекомендовано використовувати до частини 1 КР наступні літературні джерела: [1, с. 198-227, 230-251], [2, том 1: с. 320-351, 365-383], [3, с. 234-257, 278-288].
Таблиця 3.1
Порядковий номер в списку групи |
Варіант схеми |
1, 7, 13, 19, 25, 31, 37 |
1 |
2, 8, 14, 20, 26, 32, 38 |
2 |
3, 9, 15, 21, 27, 33, 39 |
3 |
4, 10, 16, 22, 28, 34, 40 |
4 |
5, 11, 17, 23, 29, 35, 41 |
5 |
6, 12, 18, 24, 30, 36, 42 |
6 |
Таблиця 3.2
Перша літера прізвища |
Параметри елементів (номер строчки) |
А, Є, Л, Р, Х, Ю |
1 |
Б, Ж, М, С, Ц, Я |
2 |
В, З, Н, Т, Ч, |
3 |
Г, І, О, У, Ш, |
4 |
Д, К, П, Ф, Е, |
5 |
Варіант 1
Визначити закон зміни струму
або напруги на позначеному
елементі, якщо в момент часу
t=0 ключ замикається.
Номер варіанта параметрів |
R1, Ом |
R2, Oм |
R, Oм |
L1, Гн |
L3, Гн |
Визначити |
f, Гц |
Um, B |
u,0 |
1 |
10 |
20 |
15 |
0,064 |
0,048 |
uR1 |
50 |
180 |
30 |
2 |
8 |
10 |
6 |
0,032 |
0,048 |
uR2 |
50 |
120 |
-45 |
3 |
5 |
5 |
10 |
0,016 |
0,032 |
i1 |
50 |
120 |
60 |
4 |
8 |
4 |
6 |
0,032 |
0,016 |
і2 |
50 |
100 |
-30 |
5 |
4 |
10 |
8 |
0,032 |
0,048 |
uL2 |
50 |
160 |
90 |
Варіант 2
Визначити закон зміни струму або напруги на позначеному елементі, якщо в момент часу t=0 ключ замикається.
Номер варіанта параметрів |
R1, Oм |
R2, Oм |
R, Oм |
L1, Гн |
L2, Гн |
Визначити |
f, Гц |
Um, B |
u,0 |
1 |
10 |
8 |
6 |
0,064 |
0,048 |
uR1 |
50 |
140 |
60 |
2 |
8 |
6 |
8 |
0,032 |
0,048 |
uR |
50 |
120 |
-45 |
3 |
20 |
10 |
10 |
0,064 |
0,032 |
i1 |
50 |
160 |
30 |
4 |
8 |
4 |
6 |
0,032 |
0,016 |
і |
50 |
100 |
-90 |
5 |
15 |
10 |
8 |
0,032 |
0,048 |
uL |
50 |
110 |
-60 |
Варіант 3
Визначити закон зміни струму або напруги на позначеному елементі, якщо в момент часу t=0 ключ замикається.
Номер варіанта параметрів |
R1, Oм |
R2, Oм |
R3, Oм |
L1, Гн |
L3, Гн |
Визначити |
f, Гц |
Um, B |
u,0 |
1 |
10 |
5 |
15 |
0,064 |
0,048 |
uR1 |
50 |
140 |
-30 |
2 |
8 |
10 |
8 |
0,032 |
0,048 |
uR2 |
50 |
100 |
45 |
3 |
5 |
10 |
10 |
0,016 |
0,032 |
i1 |
50 |
160 |
-45 |
4 |
8 |
4 |
6 |
0,032 |
0,016 |
і2 |
50 |
120 |
-60 |
5 |
15 |
10 |
8 |
0,032 |
0,048 |
uL1 |
50 |
140 |
60 |

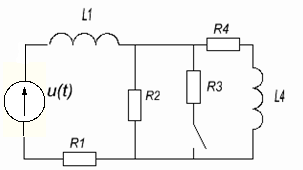

Варіант 4
Визначити закон зміни струму або напруги на позначеному елементі, якщо в момент часу t=0 ключ замикається.
Номер варіанта параметрів |
R1, Oм |
R2, Oм |
R3,R4 Oм |
L4, Гн |
L4, Гн |
Визначити |
f, Гц |
Um, B |
u,0 |
1 |
10 |
8 |
6 |
0,064 |
0,045 |
і2 |
50 |
140 |
60 |
2 |
8 |
6 |
8 |
0,032 |
0,016 |
uL4 |
50 |
120 |
-45 |
3 |
20 |
10 |
10 |
0,064 |
0,038 |
uL1 |
50 |
160 |
30 |
4 |
8 |
4 |
6 |
0,032 |
0,016 |
uR4 |
50 |
100 |
-90 |
5 |
15 |
10 |
8 |
0,032 |
0,038 |
uR2 |
50 |
180 |
-60 |
Варіант 5
Визначити закон зміни струму або напруги на позначеному елементі, якщо в момент часу t=0 ключ замикається.
Номер варіанта параметрів |
R1, Oм |
R2, Oм |
R, Oм |
L1, Гн |
L, Гн |
Визначити |
f, Гц |
Um, B |
u,0 |
1 |
10 |
10 |
15 |
0,064 |
0,048 |
uL1 |
50 |
100 |
-90 |
2 |
8 |
10 |
6 |
0,038 |
0,045 |
uR2 |
50 |
120 |
-30 |
3 |
5 |
12 |
10 |
0,016 |
0,045 |
i1 |
50 |
140 |
45 |
4 |
8 |
4 |
10 |
0,032 |
0,016 |
i2 |
50 |
100 |
-90 |
5 |
15 |
6 |
8 |
0,032 |
0,064 |
uL |
50 |
160 |
60 |
Варіант 6
Визначити закон зміни струму або напруги на позначеному елементі, якщо в момент часу t=0 ключ замикається.
Номер варіанта параметрів |
R1, Oм |
R2, Oм |
R3, Oм |
L, Гн |
L2, Гн |
Визначити |
f, Гц |
Іпр, А |
u,0 |
1 |
10 |
8 |
6 |
0,064 |
0,048 |
uL1 |
50 |
14 |
60 |
2 |
8 |
6 |
8 |
0,032 |
0,048 |
uR2 |
50 |
12 |
-45 |
3 |
20 |
10 |
10 |
0,064 |
0,032 |
i1 |
50 |
16 |
30 |
4 |
8 |
4 |
6 |
0,032 |
0,016 |
i2 |
50 |
10 |
-90 |
5 |
15 |
10 |
8 |
0,032 |
0,048 |
uL |
50 |
18 |
-60 |
