Опасность для детей на площадке могут представлять: открытые дренажные канавы, острые камни альпийской горки, крутые склоны оврага, вода (глубокий водоем), ядовитые и колючие растения.

Рис. 16 Горка и качели

23

Рис. 17 Лазательные элементы. Лианы

24

2.4 Эстетическое благоустройство городской среды

Помимо объектов, несущих в себе функциональное содержание: беседка (защита от дождя), скамья, качели (место для отдыха), барбекю (место приготовления пищи), существует ряд объектов с эстетическим наполнением. Они нам нужны для созерцательного отдыха. Это: водоемы, рокарии, альпинарии, гроты, цветники, скульптура.

Водоемы (рис. 18) принципиально бывают 3-х типов:

на пленочной основе (гибких, криволинейных очертаний)

с бетонным котлованом (прямолинейных, четких форм)

на основе жесткой емкости

Рис. 18 Конструкция декоративного пруда

При выборе их места расположения нужно помнить о некоторых правилах:

Водоем должен освещаться 5-6 часов в сутки, желательно только в 1-й или во 2-й половине дня (иначе – бурный рост водорослей)

Наличие разных глубин

Возле водоема нельзя высаживать растения с сильно развитой корневой

системой (разрушение) и с сильно опадающей листвой, пухом. Помимо обычных водоемов на территории возможно наличие различных водных устройств: ручьев, каналов, прудов, каскадов, водопадов, гротов (рис. 19).

Красивыми декоративными элементами являются мостики, соединяющие разные части парка и создающие некоторую иллюзию игры, движения, трансформации в пространстве (рис. 20).

25

Рис. 19 Гроты

Рис. 20 Мостики

26

К наиболее распространенным элементам декоративного - художественного оформления пространства с использованием природных материалов и зелени относятся: рокарии, альпинарии, цветники.

Альпинарий (альпийская горка) – гармоничное сочетание камней и растений альпийского пояса.

Рокарий же является частным случаем камянистого сада, решенного в более регулярном виде. Большее внимание в нем уделяется форме и расположению камней и в отличие от альпинария, он не преследует коллекционной цели и содержит более широкий ассортимент растений.

Следует также сказать о саде камней, который не содержит растений. Это сад сухого ландшафта, пришедший к нам из Японии, предназначенный для созерцательного отдыха и медитации. Все в нем символично: крупные камни олицетворяют горы или острова, мелкие – водную стихию. Она каждый раз разная, в зависимости от нанесенного специальными граблями рисунка: спираль – водоворот, параллельные полосы – река, зигзаги – океан и т.д. Однако, трансформируясь в нашу действительность, такой сад утратил свое первоначальное назначение и часто используется просто как эффектный декоративный элемент (рис. 21).

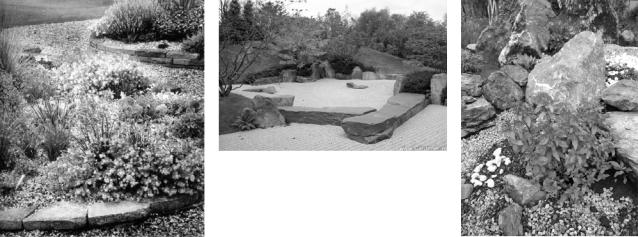

Альпинарий

Сад сухого ландшафта

Рокарий







Рис. 21 Сад камней Цветники делятся на две категории: клумбы, с четкими геометрическими

очертаниями и сезонной посадкой цветов и миксбордеры, с криволинейными

27

очертаниями ореолов посадки растений и круглогодичным непрерывным цветением (рис. 22).





Клумба

Миксбордер





Рис. 22 Цветники С остальными особенностями проектирования благоустройства территории

студенты могут ознакомиться в методических указаниях по дисциплине «Ландшафтный дизайн».

Раздел 3. Средства архитектурно-художественной подачи и объемного моделирования

На дисциплине «Архитектурная графика» на 1-м курсе студенты знакомились с различными техниками ручной подачи проектов и в частности, элементов благоустройства городской среды (фактура стен, мощение, антураж, фрагменты генплана и др.). Вспомним основы их графического изображения

(рис. 23, 24, 25).

В рамках нашей дисциплины студентам предлагается выполнение разного рода изображений, как с помощью ручной графики, так и компьютерной (рис. 26, 27). Изображение фрагментов генплана возможно в программе «Autocad», а видовых точек – в «3D Max». Обе программы проходятся студентами по

28

дисциплине «Компьютерная графика». Далее возможно обработать изображения в редакторе «Photoshop», придав им дополнительные эффекты, возможно с добавлением стилизации под ручную графику (техника акварели, пастели, масляных красок и др.).

Рис. 23 Графическое изображение разных типов газона

Рис. 24 Графическое изображение деревьев на генплане

29

Рис. 25 Имитация фактуры стен и мощения

Рис. 26 Примеры ручной подачи проекта благоустройства городской среды

В рисунках 26 и рис. 27 использованы фрагменты работ студентов гр. А-527 Д: Кузьминской Юлии, Гончар Марии и Лавренюк Елены.

30

Рис. 27 Примеры компьютерной подачи проекта

благоустройства городской среды

31

Помимо этого при создании проектируемых объектов возможно использование приемов рабочего макетирования и одно из заданий выполняется в виде макета с высокой степенью деталировки. Навыки в этой области студенты получили на дисциплине «Основы и методы архитектурного проектирования» на 2-м курсе.

Раздел 4. Объем расчетно-графической работы

4.1Тематика

Благоустройство территории перед офисом (магазином)

Оформление пространства перед выставочным комплексом (или в его составе)

Благоустройство территории дворового пространства (в многоэтажной, ковровой застройке)

Проектирование фрагмента парка (с включением игрового пространства, зоны активного и тихого отдыха)

Озеленение транзитного пространства (улица, переход)

Благоустройство приусадебного участка

Сад на крыше. Вертикальное озеленение дома

4.2Состав проекта

По каждому из 7-ми заданий нужно выполнить следующие графические изображения:

Фрагмент генплана М 1:50

Видовые точки (перспективное изображение)

Дизайн малых форм (проекции, 3-Д модель)

Макет одного из заданий (3 варианта) – фронтальная композиция

4.3 Графическая часть расчетно-графической работы

Расчетно-графическая работа выполняется на листах ватмана формата А- 3, которые затем брошюруются в альбом. На них отображается вышеперечисленный состав проекта (п. 3.2) по каждой из 7-ми тематик. Методы графической подачи могут быть различными, с использованием компьютерной, ручной графики, темперы, гуаши, отмывки акварелью, задувки.

32
