Определение высоты водонапорной башни

Место размещения башни удалено от начального узла сети (узел 1) на 50 м. Диаметр водовода от башни к узлу 1 подбирается по максимальному часовому расходу суток максимального водопотребления –

л/с.

Диаметр водовода принят равным 125 мм – v = 0,55 м/с, 1000i = 3,3 м/км (приложение 16).

Отметка дна водонапорной башни.

= 204 + 2 + 0,18 = 206,18 м,

где – потери напора в обвязке башни, принятые равными 2 м;

–потери напора в водоводе, подводящем воду от башни к узлу 1(м):

.

Расчетная высота водонапорной башни:

= 206,18 – 190 = 16,18 м.

По приложению 15 принята безшатровая стальная водонапорная башня со стальным баком объемом 50 м3, с высотой ствола 18 м и высотой бака 6,8 м по ТП 901-5-17/70.

Конструирование и расчет шахтного колодца

С учетом показателей качества воды в источнике (см. задание), водоподготовка сводится только к обеспечению обеззараживания воды. В этом случае производительность водозаборных сооружений составляет

= 349,7 м3/сут.

Максимальная входная скорость воды (м/сут):

где –коэффициент фильтрации водоносного пласта, м/сут; принят по заданию, равным 25 м/сут;

–средняя крупность водоносной породы, мм; принята по заданию, равной 0,8 мм;

–средняя крупность донного гравийно-песчаного фильтра колодца, принята =10 мм.

Расчетная площадь водоприемного фронта шахтного колодца (м2)

.

Расчетный диаметр шахтного колодца(м):

.

Принят шахтный колодец из типовых железобетонных колец диаметром 2,0 м.

Подбор насосного оборудования для шахтного колодца

Согласно пронятой схеме подачи воды в СНП, насос из шахтного колодца подает воду в водонапорную башню, размещенную у населенного пункта (см. задание).

Требуемый напор насосов определен по формуле .

= 74,8 + 4 + 9,89 = 88,7 м,

где – геометрическая высота подъема воды:= 214,8 – 140 = 74,8 м

где – отметка максимального уровня воды в баке водонапорной башни;

= 140 м – отметка динамического уровня воды в водоносном пласте (по заданию его заглубление от поверхности земли =15,0м ).

= 190 + 18 + 6,8 = 214,8 м,

где = 190 м – отметка земли в месте расположения водонапорной башни

= 18 м – высота ствола водонапорной башни и= 6,8 м– высота бака башни по ТП (прил.1);

–потери напора в насосном оборудовании и его обвязке, м; приняты равными 4 м;

– потери напора в водоводах от водозаборных сооружений до водонапорной башни, м, определены по формуле

м,

где = 3725 м– длина водовода от водозаборных сооружений до башни, м.

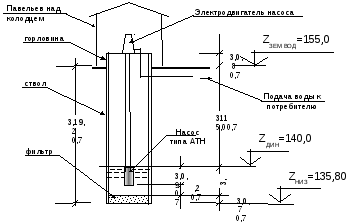

Рис 5 Схема шахтного колодца

–удельные потери напора по длине, м/км (приложение 16). При расходе 14,58 м3/ч (4,05 л/с) принят диаметр водовода 125 мм (v = 0,55 м/с, 1000i = 5,6 м/км).

По приложению 14 по расчетному напору Нтреб =88,7 м при расходе 27,01 м3/ч принят насосный агрегат марки АТН 4-1-4 подача 16 – 36 м3/ч, напор 40 – 100 м, (количество ступеней 4), длина насоса 0,875 ≈ 0,9 м.

Профиль сети от шахтного колодца до населенного пункта с указанием основных отметок, представлен на чертеже.
