19.Устройство сифонно-чашечного барометра
Сифонно-чашечный барометр представляет из себя большую трубку, запаянную с одного конца, помещенную в чашу с ртутью другим концом, малую трубку, помещенную в чашу с ртутью и чашу с плунтером (поршень, который может перемещаться, изменяя объем). Механизм плунтера позволяет обеспечивать постоянство условий измерения путем настройки. Настройка заключается в приведении уровня ртути в малой трубке на нулевую отметку.
Трубки помещены в корпус, на котором имеются прорези и шкала. По корпусу перемещается кремальера с нониусом. На корпусе установлен термометр.
Благодаря принятым мерам сифонно-чашечный барометр обеспечивает большую точность в более широком диапазоне в условиях измерения.
20.Принцип построения компенсированной шкалы барометра Кюн
ПОЛНЫЙ БРЕД,МЫ ТАКОГО НЕ ПИСАЛИ.
21.Поправка к жидкостному барометру на температуру
Грешности измерений атмосферного давления с помощью жидкостных барометров.
В силу физических свойств рабочего тела (ртути) измерения атмосферного давления сопровождается погрешностями. С увеличением t° плотность уменьшается.
Для обеспечения единства измерения атмосферного давления в различных условиях и сопоставимости результатов полученное значение нормализуется, то есть приводится к стандартным условиям: t°=0 С°, Н=0 м, =45 °.
Для приведения к стандартным условиям существуют таблицы поправок. Входными данными в таблице являются t° на момент измерения, географическая высота и широта точки измерения, географическая высота и широта точки измерения постоянны, то и поправка для них постоянна. Таким образом, алгоритм определения стандартного значения давления включает в себя:
-высоту по барометру
-определение температуры
t°С= и поправки на t°
-поправку на географические долготу и широту ,
-формирование стандартного значения
H=h’+
=
22.Поправка к жидкостному барометру на ускорение свободного падения
Для определения атмосферного давления в показания ртутного Б. вводят поправки: 1)инструментальную, исключающую погрешности изготовления; 2) поправку для приведения показания Б. к0°С, т.к. показания Б. зависят от температуры (с изменением температуры меняется плотность ртути илинейные размеры деталей Б.); 3) поправку для приведения показаний Б. к нормальному ускорениюсвободного падения (gn = 9,80665 м/ сек2), она обусловлена тем, что показания ртутных Б. зависят отгеографической широты и высоты над уровнем моря места наблюдений.
23.Принцип действия барометров деформации
Деформационные барометры-анероиды

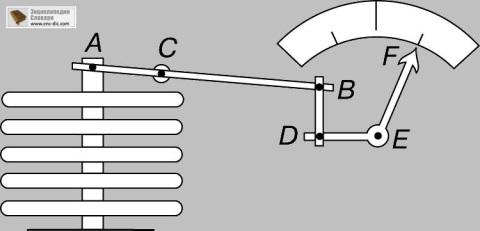

Представляют из себя металлическую упругую коробку различной формы из которой выкачали воздух. Под действием атмосферного давления коробка упруго деформируется (меняя свои геометрические размеры). С помощью системы рычагов эта деформация передается на стрелку указателя.
Наибольше распространение получила металлическая коробка, у которой днище представляет из себя гофрированные окружности.
Для повышения чувствительности анероида, несколько коробок соединяются вместе, образуя сильфон.
