Выпрямительные устройства
Выпрямительное устройство (ВУ) – прибор, предназначенный для преобразования электрической энергии переменного тока в электрическую энергию постоянного тока. Является вторичным источником электропитания. На сегодняшний день на предприятиях связи используются ВУ с пре- образованием электрической энергии на высокой частоте, которые обеспечи-
вают наилучшие технико-экономические показатели.

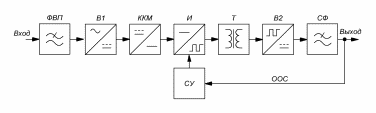

Структурная схема такого ВУ показана на рисунке (Рисунок 4.11). На- пряжение переменного тока через фильтр высокочастотных помех ФВП пре- образуется выпрямителем В1 в ток, пульсирующий с удвоенной частотой се- ти (100 Гц), который поступает на корректор коэффициента мощности ККМ. ККМ уменьшает уровень пульсаций выпрямленного напряжения, а также формирует синусоидальную форму потребляемого тока. С выхода ККМ по- стоянное напряжение величиной около 400 В поступает на вход инвертора И, который переменное напряжение прямоугольной формы с частотой 50…500 кГц. Это напряжение поступает на трансформатор Т, который уменьшает его до нужной величины, а также обеспечивает гальваническую развязку входных и выходных цепей. Высокочастотное напряжение с выхода трансформатора выпрямляется выпрямителем В2, и сглаживается фильтром СФ. Выходное напряжение стабилизируется схемой управления СУ на осно- ве сигнала отрицательной обратной связи ООС, который несет информацию о величине выходного напряжения. Регулировка выходного напряжения, как правило, осуществляется путем изменения ширины импульса инвертора (ШИМ-регулирование).
Рисунок 4.11 – Структурная схема выпрямительного устройства Аналогично ИБП переменного тока промышленные ВУ выпускаются в
модульном исполнении, что позволяет наращивать мощность системы путем параллельного соединения необходимого количества модулей, а также обес- печивать требуемый уровень надежности путем ведения резервирования.
Основные характеристики выпрямительных устройств.
Выходное напряжение, В номинальное напряжение на выходе ВУ
Максимальный ток, А. Для ВУ модульного исполнения следует раз- личать максимальный ток модуля и максимальный ток устройства.
Максимальная выходная мощность, Вт – равна произведению вы- ходного напряжения на максимальный ток. В документации производителя может быть указана как максимальная мощность, так и максимальный ток. Для ВУ модульного исполнения следует различать мощность модуля и мощ- ность ВУ.
Коэффициент пульсаций выходного напряжения, % – относитель- ная величина уровня высокочастотных пульсаций в выпрямленном напряже- нии.
Максимальная потребляемая мощность, Вт или ВА. В документа- ции производитель может как максимальную активную мощность (Вт), по- требляемую из сети, так и максимальную полную мощность (ВА).
Коэффициент мощности – величина, характеризующая качество по- требления электрической энергии переменного тока – отношение активной потребляемой мощности к полной.
Коэффициент полезного действия, % – характеризует величину по- терь электрической энергии при преобразовании.
Основные характеристики некоторых промышленно выпускаемых не- обслуживаемых выпрямительных устройств, приведены в таблице (Таблица 4.4).
