Супутникові системи передачі

Принципи побудови супутникових систем передачі - ССП. Запуском 4 жовтня 1957 р. першого штучного супутника Землі (ИСЗ) у Радянському Союзі був покладений початок освоєнню навколоземного космічного простору. Одним з найважливіших практичних застосувань ИСЗ є космічний радіозв'язок між земними станціями (ЗС), здійснювана за допомогою ретрансляції сигналів через один або трохи ИСЗ зв'язкового призначення. Така передача сигналів покладена в основу супутникових систем передачі, що представляють собою РРЛ із однією проміжною станцією, розміщеної на ИСЗ. При побудові ССП використають ідеї й принципи, реалізовані в РРЛ.

Супутникові системи передачі володіють рядом істотних особливостей, що відрізняють їх як від РРЛ прямої видимості, так і від далеких ТРРЛ. Так, функціонування ССП можливо при наявності ряду спеціальних підсистем. Через цього ССП виділяють у самостійний вид систем передачі повідомлень. Властиво ССП, називана зв'язною системою, містить у собі ряд підсистем:

  1. космічну, до складу якої входить ракета-носій і стартовий комплекс, що забезпечує висновок ИСЗ на відповідну орбіту;

  2. командно-вимірювальну, що має земну й бортову (установлену на супутнику) частини, призначену для виміру параметрів орбіти супутника й передачі із Землі команд керування;

  3. телеметричну, передавальну частину якої перебуває на борті ИСЗ, а приймальня на Землі, що служить для передачі даних про стан апаратур супутника, а також про проходження команд керування.

По способі ретрансляції сигналу ССП ділять на системи з пасивною й активною ретрансляцією.

Система, що працює без бортових апаратур, називається системою зв'язку з пасивним супутником, або системою з пасивною ретрансляцією. У такій системі сигнали, послані із Землі, відбиваються поверхнею ИСЗ назад без попереднього посилення. Як пасивні супутники можуть використатися як спеціальні відбивачі різної форми (у вигляді сферичних балонів, об'ємних багатогранників і ін.), так і природний супутник Землі - Місяць.

При достатнім посиленні земних прийомних антен і високої чутливості приймача земної станції (ЗС) цей метод радіозв'язку знаходить застосування в системах малої пропускної здатності.

Система радіозв'язку при наявності бортових апаратур називається системою з активною ретрансляцією сигналу, або системою з активним супутником. При цьому енергопостачання бортового ретранслятора (БР) здійснюється від сонячних батарей, що перебувають на ИСЗ. Активна ретрансляція є основною в сучасних ССП. Зразкова структурна схема дуплексного зв'язку між двома земними станціями (ЗС) при активній ретрансляції сигналу наведена на мал. 17. Переданий в одному напрямку сигнал Ui підводить до модулятора земної станції (Мод ЗС), у результаті чого здійснюється модуляція несучої частоти f*. Ці коливання від передавача земної станції (Пер ЗС) підводять до антени Ан1 і випромінюються в напрямку ИСЗ, де приймаються бортовою антеною БАн бортового ретранслятора (БР). Далі коливання із частотою надходять на напрямні фільтри (НФ), підсилюються першим приймачем бортового ретранслятора (1-й ПРБр), перетворяться в частоту f2u надходять до першого передавача бортового ретранслятора (1-й ПЕРБр). З виходу цього передавача коливання із частотою f2 через НФ підводять до бортової антени БАн і випромінюються убік Землі. Ці коливання приймаються антеною Ан2 і підводять до приймача земної станції (Пр ЗС) і детектору земної станції (Дет ЗС), на виході якого виділяється сигнал I/*. Передача від протилежної ЗС сигналу (^відбувається на частоті ^аналогічним образом, причому на бортовому ретрансляторі здійснюється перетворення коливань із несучою частотою f3у коливання із частотою f4.

Земні станції з'єднуються з вузлами комутації мережі зв'язку, із джерелами й споживачами типових каналів і трактів, програм телебачення й звукового віщання за допомогою наземних сполучних ліній.

Дуже розповсюдженим і економічно вигідним є використання зв'язкових ИСЗ для організації ТВ і радіомовлення. У цей час під супутниковим ТВ і радіомовленням розуміється як передача ТВ сигналів (зі звуковим супроводом), так і радіомовних звукових сигналів від одного або декількох земних передавачів, пов'язаних із центрами формування ТВ і радіопрограм, через ИСЗ на мережу земних прийомних установок і розподіл цих програм з метою доведення їх до абонентів (телеглядачів або радіослухачів) за допомогою наземних засобів зв'язку (ретрансляторів різної потужності, систем кабельного телебачення - СКТВ, засобів колективного й індивідуального прийому). Як правило, у зоні обслуговування зв'язковим ИСЗ розташовується мережа приймалень ЗС різних типів.

Залежно від типу ЗС і призначення систем супутникового зв'язку розрізняють наступні служби радіозв'язку:

фіксована супутникова служба (ФСС) - служба радіозв'язку між ЗС, розташованими в певних фіксованих пунктах, при використанні одного або декількох супутників;

рухлива супутникова служба - між рухливими ЗС за участю одного або декількох ИСЗ;

радіомовна супутникова служба (РВСС) - служба радіозв'язку, у якій сигнали супутникових ретрансляторів призначені для безпосереднього прийому населенням. При цьому безпосереднім уважається як індивідуальний, так і колективний прийом на порівняно прості й недорогі установки з відповідною якістю.

Орбіти зв'язних штучних супутників Землі - це траєкторії руху ИСЗ у просторі. Вони визначаються багатьма факторами, основним з яких є притягання супутника Землею.

Ряд інших факторів: гальмування супутника в атмосфері Землі, вплив Місяця, Сонця, планет і т.д. - також впливає на орбіту супутника. Це вплив досить мало й ураховується у вигляді так званого збурювання орбіти супутника, тобто відхилення щирої траєкторії від ідеальної, обчисленої в припущенні, що супутник рухається тільки під дією притягання до Землі. Оскільки Земля є тілом складної форми з нерівномірним розподілом маси, то обчислити ідеальну траєкторію складно. У першому наближенні вважають, що супутник рухається в поле тяжіння кулястої Землі зі сферично-симетричним розподілом маси. Таке поле тяжіння називається центральним.

Основні параметри, що характеризують рух ИСЗ, можуть бути визначені за допомогою законів Кеплера.

Стосовно до супутників Землі закони Кеплера формулюються в такий спосіб:

Перший закон Кеплера: орбіта супутника Землі лежить у нерухомій площині, що проходить через центр Землі, і є еліпсом, в одному з фокусів якого перебуває центр Землі.

Другий закон Кеплера: радіус-вектор супутника (відрізок прямій, що з'єднує супутник, що перебуває на орбіті, і центр Землі) у рівні проміжки часу описує рівні площі.

Третій закон Кеплера: відношення квадратів періодів обігу супутників дорівнює відношенню кубів більших півосей орбіт.

У системах зв'язку можуть використатися ИСЗ, що рухаються по орбітах, які відрізняються наступними параметрами: формою (круговою або еліптична); висотою над поверхнею Землі Н або відстанню від центра Землі; нахиленням, тобто кутом порівн між екваторіальною площиною й площиною орбіти. Залежно від обраного кута порівн орбіти підрозділяються на екваторіальні {порівн = 0), полярні (<р = 90°) і похилі (0 < <р< 90°). Еліптичні орбіти, крім того, характеризуються апогеєм і перигеєм, тобто відстанями від Землі, відповідно, до найбільш вилученої й до найближчої крапки орбіти. Апогей і перигей орбіти є кінцями великої осі еліпса, а лінія, на якій вони перебувають, називається віссю апсид. При висоті орбіти 35 800 км період обіги ИСЗ буде дорівнює земній добі. Екваторіальна кругова орбіта з висотою 35 800 км за умови, що напрямок руху супутника збігається з напрямком обертання Землі щодо своєї осі (із заходу на схід), називається геостаціонарною орбітою (ГСО). Така орбіта є універсальною і єдиною. Супутник, що перебуває на ній, буде здаватися земному спостерігачеві нерухомим. Подібний ИСЗ називається геостаціонарним. У дійсності ИСЗ, математично точно запущений на ГСО, не залишається нерухомим, а через еліптичність Землі й через збурювання орбіти повільно йде із заданої крапки й робить періодичні (добові) коливання по довготі й широті. Тому на ИСЗ повинна бути встановлена система автоматичної стабілізації й утримання його в заданій крапці ГСО.

Большинство сучасних ССП базується на геостаціонарних супутниках. Однак у деяких випадках становить інтерес сильно витягнуті еліптичні орбіти, що мають такі параметри: кут нахилення = 63,5°, висота в апогеї приблизно 40 ТОВ км, у перигеї близько 500 км. Для Росії з її великою територією за Полярним колом така орбіта є досить зручною. Супутник, виведений на неї, обертається синхронно із Землею, має період обігу 12 ч і, роблячи за добу два повних витки, з'являється над тими самими районами Землі в те саме час. Тривалість сеансу зв'язку між ЗС, що перебувають на території Росії, при цьому становить 8 ч. Для забезпечення цілодобового зв'язку доводиться виводити на еліптичні орбіти, площини яких взаємно зміщені, 3...4 супутника, що утворять систему супутників

Останнім часом намітилася тенденція використання зв'язкових ИСЗ, що перебувають на низьких орбітах (відстань до Землі в межах 700... 1500 км). Системи зв'язку з використанням ИСЗ на низьких орбітах завдяки значно меншому (практично в 50 разів) відстані від Землі до супутника мають ряд переваг перед ССП на геостаціонарних супутниках. По-перше, це менше запізнювання й загасання переданого сигналу, а по-друге, більше простий висновок ИСЗ на орбіту. Основним недоліком подібних систем є необхідність виведення на орбіту великої кількості супутників для забезпечення тривалого безперервного зв'язку. Це пояснюється невеликою зоною видимості окремого ИСЗ, що ускладнює зв'язок між абонентами, що перебувають на великій відстані друг від друга. Наприклад, космічний комплекс «Iridium» (США) складається з 66 космічних апаратів, розміщених на кругових орбітах з нахиленням порівн = 86° і висотою 780 км. Супутники розміщаються в орбітальних площинах, у кожної одночасно перебувають 11 супутників. Кутова відстань між сусідніми орбітальними площинами становить 31,6°, за винятком 1-й і 6-й площин, кутовий рознос між якими близько 22°.

Антенная система кожного ИСЗ формує 48 вузьких променів. Взаємодія всіх ИСЗ забезпечує глобальне покриття Землі послугами зв'язку. У нашій країні ведуться роботи зі створення власних низкоорбитальных супутникових систем зв'язку «Сигнал» і «Гонець».

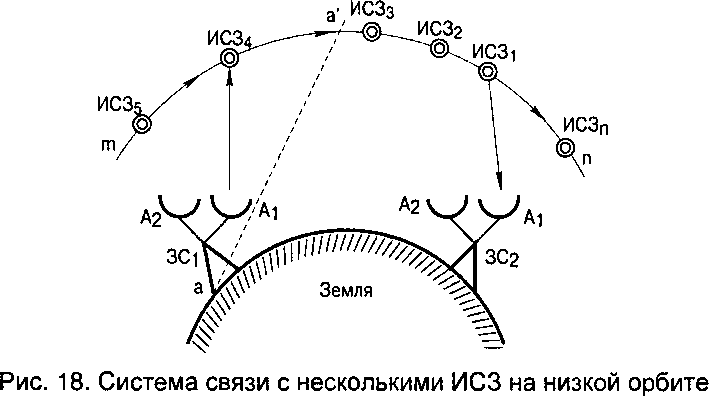

Для з'ясування особливостей роботи низкоорбитальных супутникових систем розглянемо схему проходження в ній сигналів (мал. 18). У цьому випадку на кожної ЗС повинні бути встановлені дві антени (A-i і А2), які можуть здійснювати передачу й прийом сигналів за допомогою одного із супутників, що перебуває в зоні взаємного зв'язку. На мал. 18 показані ИСЗ, що рухаються по годинній стрілці по одній низькій орбіті, частина якої показана у вигляді дуги mn. Розглянута система супутникового зв'язку працює в такий спосіб. Сигнал від ЗС! через антену А1 надходить на ИС34 і ретранслюється через ИС33, ИС32, ИСЗ! до прийомної антени А1 ЗС2. Таким чином, у цьому випадку для ретрансляції сигналу використаються антени А1 і сегмент орбіти, що містить ИС34 ИСЗ^ При виході ИС34 із зони, що лежить левее лінії обрію аа\ передача й прийом сигналу будуть вестися через антени А2і сегмент орбіти, що містить ИС35...ИС32 і т.д.

Оскільки кожний ИСЗ може спостерігатися з досить великої території на поверхні Землі, то можна здійснити зв'язок між декількома ЗС через один загальний зв'язковий ИСЗ. У цьому випадку супутник виявляється «доступним» многим ЗС, тому така система називається системою супутникового зв'язку із многостанционным доступом.

Використання ИСЗ, що рухаються по орбіті з малою висотою, спрощує апаратури ЗС, тому що при цьому можливо зниження посилення земних антен, потужності передавачів і робота із приймачами меншої чутливості, чим з випадку геостаціонарних супутників. Однак у цьому випадку ускладнюється система керування рухом великого числа ИСЗ по орбіті.

У стадії розробки перебуває система зв'язку на основі низкоорбитальных 840 зв'язкових супутників, оснащених сканирующими антенними системами з високим коефіцієнтом підсилення, що покривають всю поверхню Землі мережею з 20 ТОВ більших зон обслуговування, кожна з яких буде складатися з 9 малих зон. Супутники будуть пов'язані з наземною телекомунікаційною мережею за допомогою високопродуктивних ЗС. Однак і самі низкоорбитальные супутники зв'язку сформують незалежну мережу, де кожний з них буде обмінюватися даними з дев'ятьма сусідами, використовуючи високоякісні канали межспутниковой зв'язку. Ця ієрархічна структура повинна зберегти працездатність при відмовах окремих супутників, при локальних перевантаженнях і висновку з ладу частини засобів зв'язку з наземною інфраструктурою.

Передача сигналів у ССП. На відміну від інших систем передачі, що працюють у діапазоні СВЧ, у супутникових системах радіосигнал переборює значні відстані, що визначає ряд особливостей, до яких відносять допплеровский зрушення частоти, запізнювання сигналу, порушення безперервності значень запізнювання й доплеровского зрушення частоти.

Відомо, що відносне переміщення джерела сигналу із частотою f зі швидкістю vp « з викликає доплеровский зрушення Afdon = ±fvp/з, де з - швидкість поширення електромагнітних коливань; знак «+» відповідає зменшенню відстані між джерелом сигналу й приймачем сигналу, а «-» - збільшенню.

При передачі модульованих коливань частота кожної спектральної складової змінюється в 1 + (vyb) раз, тобто складові з більше високою частотою одержують більшу зміну частоти, а з більше низькою частотою - менше. Таким чином, ефект Доплера приводить до переносу спектра сигналу на значення Afdon і до зміни масштабу спектра в 1 + (Vp/c) раз, тобто до його деформації.

Для геостаціонарних супутників доплеровский зрушення незначне й не враховується. Для сильно витягнутих еліптичних орбіт (орбіт типу «Блискавка») максимальне значення доплеровского зрушення для лінії вниз у смузі 4 ГГц становить 60 кгц; що приводить до необхідності компенсувати його, наприклад, по заздалегідь розрахованій програмі. Складніше компенсувати деформації спектра. Для цього можуть бути застосовані пристрої або зі змінною керованою затримкою групового або СВЧ сигналу, змінюваної по програмі, або керуючими частотами групового перетворення каналообразующей апаратури систем передачі із частотним поділом каналів.

Принципи побудови супутникових систем передачі із многостанционным доступом. Ретранслятори, установлювані на зв'язних супутниках, як і в РРСП прямої видимості, являють собою багатостовбурні приемопередающие пристрою. Число стовбурів у сучасних ССП може досягати 24 і більше. При цьому, як правило, використається вся виділена смуга частот у даному діапазоні. При передачі сигналів різних ЗС по різних стовбурах звичайно ніяких проблем не виникає. Якщо ж передаються сигнали різних ЗС по одному стовбурі ретранслятора, то таке використання стовбурів називається многстанционным доступом (МД). Він дозволяє створити мережу зв'язку, у якій один стовбур супутникового ретранслятора дає можливість одночасно організувати як магістральні одне- і многоканальные системи передачі із центральною станцією, так і системи зв'язку типу «кожний з кожним». У супутникових системах на відміну від наземних многоканальных систем груповий сигнал утвориться земними станціями безпосередньо на вході ретранслятора, причому в діапазоні СВЧ.

Основні вимоги до системи МД наступні: ефективне використання потужності ретранслятора й максимальне - смуги частот ретранслятора; припустимий рівень перехідних перешкод; гнучкість системи.

Щоб МД відповідав цим вимогам, необхідно знайти ансамбль ортогональних або близьких до ортогональних сигналів. Відомі три способи формування такого ансамблю, засновані на поділі сигналів по частоті, часу й формі. Відповідно до цих способів розрізняють наступні види МД: із частотним поділом сигналів (МДЧР); з поділом сигналів за часом (МДВР); з поділом сигналів за формою (МДРФ). Знаходять застосування різновиду й комбінації цих способів.

Многостанционный доступ із частотним поділом сигналів. При МДЧР кожний сигнал ЗС має певна ділянка загального групового СВЧ спектра частот. Всі вони передаються одночасно, а груповий сигнал, що проходить через ретранслятор супутника, утвориться із сигналів не тільки окремих каналів (наприклад, тональної частоти), але й із груп каналів. При цьому можливо використання різних видів модуляції. Спектр групового сигналу із МДЧР наведений на мал. 19. Тут на кожної ЗС сигнал, утворений одним або групою каналів, рознесених по частоті, модулює свою несучу f. При певних значеннях несучих на вході ретранслятора в межах смуги стовбура

Afp у діапазоні СВЧ утвориться груповий сигнал. Значення несучих частот і девиация частоти вибираються такими, щоб між спектрами сигналів залишалися захисні інтервали A f3 для зменшення взаємних перешкод між сигналами. Передача сигналів при МДЧР приводить до зниження загальної вихідної потужності ретранслятора, взаємному придушенню сигналів, появі перехідних перешкод через нелінійність амплітудної характеристики ретранслятора й через наявність у ретрансляторі елементів, що перетворять амплітудну модуляцію у фазову.

Ефективність МДЧР істотно падає в порівнянні з од- носигнальным режимом. Так, при передачі через ретранслятор сигналів від 10 ЗС можна пропустити тільки 10 каналів тональної частоти (КТЧ) на кожної несучої, тобто всього 100 КТЧ, а при наявності 55 ЗС на кожної несучій можна передати тільки один КТЧ.

Достоїнства МДЧР складається в простоті апаратур і її сумісності зі здебільшого експлуатованих апаратур канального перетворення.

Різновидом МДЧР є многостанционный доступ типу «несуча на канал», що представляє комбінацію способів передачі сигналів, при якому враховується статистика многоканального повідомлення в системах з незакріпленими каналами.

Оскільки активність КТЧ становить 25...30 % часу, протягом якого він зайнятий, те, виключаючи несучі коливання в паузах розмови, можна зменшити середньостатистичне завантаження ретранслятора сигналами ЗС або при тім же завантаженні збільшити число ЗС у системі. У системах з вимиканням несучих можливе збільшення їхньої ефективності в 3 рази при використанні ЧМ несучих, при використанні інших видів можна ще більше збільшити ефективність системи МД.

Система, у якій сигнал кожного КТЧ передається на окремої несучої, одержав назву несуча на канал. Ця система відрізняється тим, що виділення каналу й установлення зв'язку між парою абонентів вимагає наявності службового каналу й системи керування зі спеціально виділеної для цієї мети керуючої ЗС.

Многостанционный доступ з поділом сигналів у часі. Інтенсивний розвиток цифрових систем передачі привело до створення систем із МДВР. У таких системах кожної ЗС для випромінювання сигналів виділяється певний, періодично повторюваний інтервал часу, тривалість якого визначається трафиком станції. Інтервал часу, протягом якого всі станції мережі по одному разі випромінюють сигнал, називається кадром, а тривалість пакета імпульсів, випромінюваних однією станцією, називається субкадром.

Интервалы часу випромінювання всіх ЗС повинні бути взаємно синхронізовані, щоб не перекривалися сигнали. Для. цього частина пропускної здатності стовбура приділяється для передачі сигналів кадрової (цикловий) синхронізації.

У більшості випадків застосовується сигнал синхронізації у вигляді окремого спеціалізованого пакета - сигнал виділеної синхронізації. При цьому синхросигналы всіх ЗС передаються в кадрі на фіксованих тимчасових позиціях окремо від інформаційних пакетів. Структура й тривалість кадрових синхросигналов постійні, у той час як розташування й тривалість інформаційних пакетів можуть змінюватися відповідно до трафиком ЗС.

При МДВР ретранслятор розраховується на потужність, близьку до максимального, тому що в кожний момент часу через нього проходить сигнал тільки однієї ЗС і відсутні перехідні перешкоди, що є однієї з основних причин зниження пропускної здатності системи.

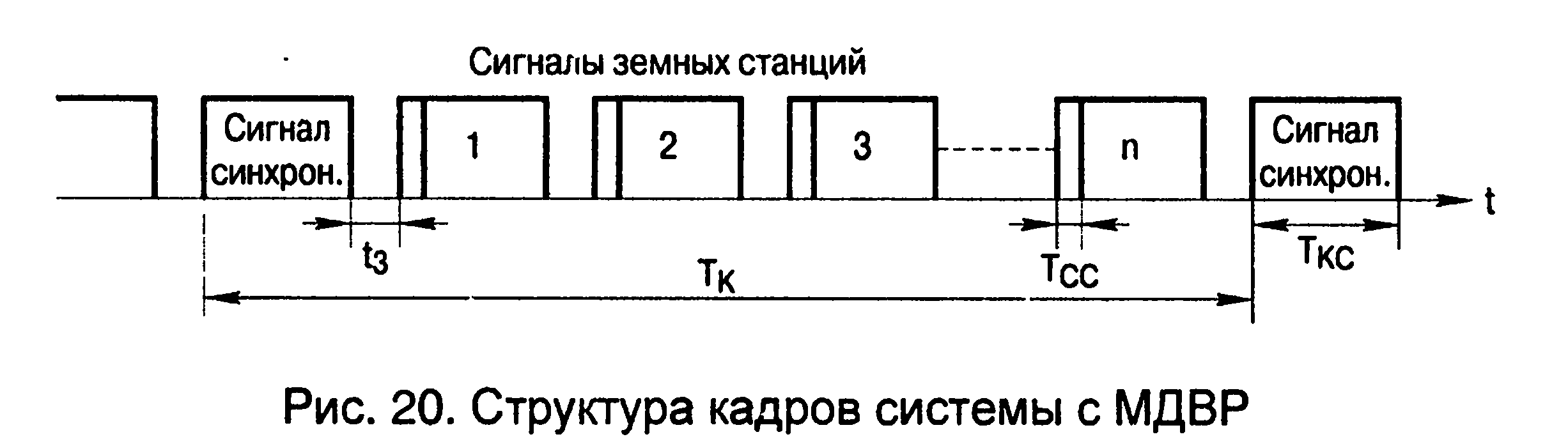

На мал. 20 показаний приклад кадру системи із МДВР. З малюнка треба, що, ефективність використання смуги пропущення стовбура для МДВР визначається необхідністю введення певних захисних інтервалів часу t3, що гарантують відсутність перекриття сигналів при нестійкій роботі міжстанційної синхронізації, а також необхідності введення ряду додаткових си

гналов, у тому числі сигналів синхронізації. Відповідно до цього ефективність системи із МДВР дорівнює

Лмдвр = 1 - [Ткс + (п -1) t3 + пТсс]/Тк,

Ткс - тривалість сигналу кадрової синхронізації; Тсс - тривалість сигналу субкадровой синхронізації; Тк- тривалість кадру; п - число каналів системи. Із цієї формули треба, що для підвищення ефективності системи доцільно збільшити тривалість кадру, зменшити довжину й число захисних інтервалів, підвищувати точність синхронізації. Оскільки тривалість кадрів для мовного зв'язку визначається теоремою Котельникова - Найквиста й, отже, максимальною частотою переданого сигналу (так, для КТЧ звичайно застосовується Тк = 125 мкс), те для збільшення Тк необхідно ввести буферну пам'ять, у результаті чого збільшується затримка переданої інформації. З метою зменшення ємності буферної пам'яті для передачі інформації даної станції може бути надане трохи субкадровых інтервалів, дорівнює розташованих у кадрі. При цьому неминучі втрати в пропускній здатності через збільшення числа захисних інтервалів.

Многостанционный доступ з поділом сигналів за формою.

У системах із МДРФ звичайно використаються шумоподобные сигнали (ШПС), їх називають також широкополосными, широкобазовыми або складовими. На відміну від звичайних сигналів, для яких база В = AfcTc ~ 1, де Afc - ширини смуги сигналу, а Гс - його тривалість, для ШПС В » 1. Реалізацію таких сигналів розглянемо на наступному прикладі (мал. 21). Нехай бінарна інформація передається з пасивною паузою зі швидкістю 1/Тс біт/с. Тривалість інформаційних символів дорівнює Тс, а ефективна ширина спектра - приблизно 1/Тс (мал. 21, а). Замінимо тепер кожний інформаційний символ серією разнополярных. імпульсів, тривалість яких тэ = Тс/п, а порядок чергування (структура ШПС) випадковий (див. мал. 21, б), але точно відомий на стороні прийому. Це перетворення рівносильне розширенню спектра в п раз і відповідне збільшення бази сигналу. Існують і інші способи формування ШПС.

При передачі по супутниковому каналі ШПС переноситься в область СВЧ. Якщо ШПС різних каналів повністю або частково не перекриваються в часі й по частоті, то на прийомі мають справа з поділом ШПС за часом і по частоті відповідно. Якщо сигнали повністю або частково перекриваються й за часом і по частоті, то сигнали розділені за формою. Отже, сигнали різних каналів повинні бути ортогональними в самому широкому змісті. Цей випадок і становить найбільший інтерес.

При обробці прийнятого ШПС необхідно враховувати чергування раз- нополярных імпульсів, тобто як би «звертати» сигнал. При цьому прийомний пристрій повинне бути погоджене зі структурою ШПС і синхронізоване з ним. Звідси випливає, що ШПС, що має іншу структуру (форму), буде сприйнятий даним приймальням пристроєм як перешкода. Якість передачі інформації в такій системі визначається взаємними перешкодами між сигналами абонентів - шумами неортогональности, які зростають у міру збільшення числа одночасно працюючих абонентів. Якщо абоненти рівноправні, якість зв'язку не може бути поліпшено підвищенням потужності ШПС. Ця обставина приводить до необхідності збільшення бази ШПС і ускладненню обробки сигналів на прийомній стороні, що викликає ускладнення апаратур.

При встановленні зв'язку між абонентами в системі зі ШПС необхідний пошук і автопідстроювання по несучій частоті прийнятого сигналу, а також пошук і підстроювання часу його приходу.

У супутникових системах передачі (ССП) вплив сукупності сигналів інших абонентів на прийомний пристрій даного абонента проявляється як додаткова флуктуационная перешкода.

У многостанционном доступі на основі ШПС число абонентів не може бути більшим. Збільшення числа активних абонентів веде до необхідності збільшення бази сигналів. Реально воно становить кілька десятків.

Розвиток систем многостанционного доступу. При установці на супутниках особливих антен у вигляді так званих фазированных ґрат, що допускають швидку зміну орієнтації випромінювання, можна реалізувати просторовий многостанционный доступ, що повинен сполучатися із МДВР, можлива обробка сигналів на борті ИСЗ, під якою розуміється широкий клас перетворень ретранслируемых сигналів, починаючи від комутації їх аж до повної демодуляції й поділу. Ідея многостанционного доступу з комутацією сигналів полягає в тому, що на борті ИСЗ установлюється крім ретрансляторів комутуючий пристрій, що забезпечує передачу отриманих зі ЗС сигналів тільки на ті станції, яким ці сигнали адресовані (на відміну від звичайних ретрансляторів, які передають сигнали на всю опромінювати поверхность, Що, Землі). Як приклад різного виду перетворень можна вказати на спосіб, при якому на супутниках методом МДЧР передається ряд несучих, промодулиро- ванних по фазі. Ці несучі демодулируются, поєднуються в часі й модулюють несучу, передану із супутника на ЗС, де вона демодули- руется й сигнали розділяються за часом.

Можна передавати на супутник ШПС, «звертати» їх, поєднувати й передавати на ЗС звичайними методами. При такім перетворенні сигналів на борті супутника підвищується пропускна здатність через перенос запасів енергії на лінії нагору й виграш її на лінії вниз.

Принципи побудови систем супутникового телемовлення - СТВ

Передача телевізійних сигналів по супутникових лініях зв'язку. Створення розгалуженої мережі центрального телевізійного (ТВ) віщання, стало можливим тільки за допомогою зв'язкових ИСЗ. Побудову СТВ розглянемо на організації ТВ у системі супутникового зв'язку «Орбіта-2», що використає ИСЗ типу «Блискавка» або геостаціонарні ИСЗ типу «Обрій».

У системі «Орбіта-2» прийом на ИСЗ здійснюється в діапазоні 6 Ггц, передача в напрямку Землі - у діапазоні 4 Ггц. Використається ЧМ із девиацией 15 Мгц, сигнал звукового супроводу передається на частоті, що піднесе, 7 Мгц із девиацией частоти 150 кгц. На частотах, що піднесуть, 7,5 і 8,2 Мгц передаються сигнали звукового віщання й зображення газетних смуг (ИГП). Сигнали ИГП передаються з метою забезпечення децентралізованого друкування центральних газет. Практично девиация несучим сигналом що піднесе ИГП становить приблизно 1,5 Мгц. Спектр частот сигналів супутникової системи зв'язку типу «Орбіта-2» наведений на мал. 22.
