Практическое занятие 6 Расчет циклов паротурбинных установок (пту).
Рекомендуемая литература
Нащокин В.В. Техническая термодинамика и теплопередача. – М.: Высшая школа, 1980. – с.259-267.
Рабинович О.М. Сборник задач по технической термодинамике – М.:| Машиностроение, 1969. – с. 239-271.
Теплотехника/ М.М. Хазен, Г.А. Матвеев, М.Е. Грицевский, Ф.П.Казакевич/ Под ред. Г.А. Матвеева. – М.: Высшая школа, 1981. –с. 336-358.
Юдаев Б.Н. Техническая термодинамика. Теплопередача. – М.: Высшая школа, 1988. – с. 142-147.
КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ
Чем отличается паротурбинная установка от двигателей внутреннего сгорания?
Чем отличается паровой цикл Ренкина от парового цикла Карно?
Изобразить цикл Ренкина в в иикоординатах.
Каково влияние начального давления пара на термический КПД цикла Ренкина?
Каково влияние конечных параметров пара на термический КПД цикла Ренкина?
Примеры решения задач
Задача 6.1. Определить параметры рабочего тела в характерных точках цикла Ренкина, количество подведенной и отведенной теплоты, работу цикла, теоретическую мощность турбины, термический КПД, если давление в котле р1 = 10 МПа, температура пара перед турбиной и t1= 500 оС, давление конденсации пара р2 = 0,005 МПа, расход пара М =1200 т/ч.
Решение. Точка 1. На si-диаграмме (П. «М») определим точку 1, характеризующую состояние и параметры рабочего тела перед турбиной.
Р1= 10 МПа, t1= 500 оС, i1 = 3375 кДж/кг, s1= 6,6 кДж/кг∙К.
Точка 2 характеризует состояние и параметры рабочего тела на выходе из турбины. Процесс расширения пара на лопатках турбины считают адиабатным, поэтому s2= s1=6,6 кДж/кг∙К. Далее по si-диаграмме определяем:
р2 = 0,005 Мпа, i2 = 2010кДж/кг, v2 = 22 м3/кг, t2= 32,88оС. Пар влажный
Точка 3. Конденсат (по таблице водяного пара, (П. «Л»)Р3= р2 = 0,005 МПа, s3=0,48 кДж/кг∙К, i3 = 137,8 кДж/кг, v2 = 0,001 м3/кг, t3= t2=32,88оС.
i'3≈i3= 137,8 кДж/кг.
Точка 4. Кипящая жидкость (по таблице водяного пара)Р4=Р1=10 МПа,
s4=3,4 кДж/кг∙К, i3 = 1408 кДж/кг, v3 = 0,00145 м3/кг, t4= 311 оС.
Точка 5. Сухой насыщенный пар (по таблице водяного пара)Р5=Р1=10 МПа,
s5= 5,6 кДж/кг∙К, i5 = 2725 кДж/кг, v2 = 0,018 м3/кг, t5=t4= 311 оС.
Подведенная теплота:
; (28)
отведенная теплота:
, (29)
тогда: 3375-137,8= 3237,2 кДж/кг; 2010-137,8= 1872,2 кДж/кг.
Работа цикла: 3237,2–1872,2= 1365 кДж/кг.
Термический КПД цикла:
Теоретическая мощность турбины: МВт.

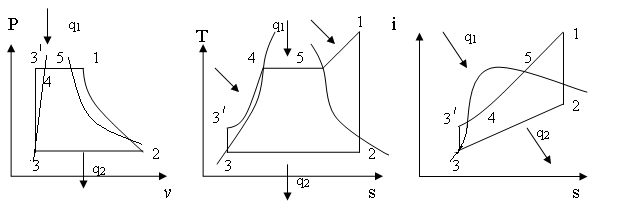

Рис. 8. К задаче 6.1.
Задача 6.2. Определить КПД идеального цикла Ренкина при начальной температуре пара t1= 500 оС и конечном давлении р2 = 0,01 МПа. Задачу решить при условии, что начальное давление: 1) Р1= 2,0 МПа; 2) Р1= 5,0 МПа;
3) Р1= 10,0 МПа.
Решение. Термический КПД идеального цикла Ренкина:
.(30)
Энтальпии определяем из таблицы и диаграммы водяного пара (П. «Л», «М»):
1) = 3470 кДж/кг;= 2360 кДж/кг;=190 кДж/кг;
= 0,34.
2) = 3440 кДж/кг;= 2210 кДж/кг;=190 кДж/кг;
= 0,38.
3) = 3380 кДж/кг;= 2100 кДж/кг;=190 кДж/кг;
= 0,402.
Ответ:= 0,34;= 0,38;= 0,402.
задачи для самостоятельного решения
Задача 6.3. Определить параметры рабочего тела в характерных точках цикла Ренкина, количество подведенной и отведенной теплоты, работу цикла, теоретическую мощность турбины, термический КПД, если давление в котле
р1 = 9 МПа, температура пара перед турбиной и t1= 400оС, давление конденсации пара р2 = 0,005 МПа, расход пара М=1050 т/ч.
Ответ: =2972,21 кДж/кг, =1752,21 кДж/кг, = 1220 кДж/кг. .
Задача 6.4. В паротурбинном двигателе определить количество отводимой в конденсаторе теплоты, если давление в конденсаторе Рк = 0,005 МПа, а степень сухости пара, поступающего в конденсатор х=0,9. Количество пара поступающего в конденсатор G=6 кг/с.
Ответ: =13093,2 кДж/кг,
Задача 6.5. Определить КПД идеального цикла Ренкина при начальном давлении пара р1 = 4 МПа и начальной температуре t1= 500 оС. Задачу решить при условии, что конечное давление: 1) Р2= 0,2 МПа; 2) Р2= 0,05Мпа;
3) Р2= 0,005 МПа.
Ответ:= 0,255;= 0,3158;= 0,387.
