деформуватися більш ніж на 1/3 товщини. Якщо потрібна велика деформація, то передбачаються канавки, як показано на рисунку 8.13.

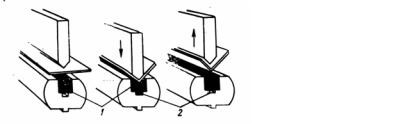

Рисунок 8.13 – Використання поліуретану для вигинаючого штампа: 1-поліуретановий брусок; 2-канавка

Стійкість поліуретанових штампів може бути від 1000 до

450000 деталей, залежно від складності штампування. У штампахСУМСЬКИЙзастосовується поліуретан марки СКУ-7Л.

8.10 Вибір преса

При виборі преса виходять із таких міркувань.

Тип преса і величина ходу повзуна повинні відповідати технологічній операції.

Номінальне зусилля і потужність преса повинні бути більшими від зусилля і потужності, необхідних для штампування.

штампа.

Габаритні розміри стола і повзуна преса повинні давати можливість установки і закріплення штампів, а отвір у столі преса – дозволяти вільне провалювання штампованих деталей.

Число ходів преса повинне забезпечувати потрібну продуктивність.

Наявність спеціальних пристроїв і пристосувань (виштовхувачі, механізми подачі і т. ін.).

Зручність і безпека обслуговування. Зусилля преса

Рпр > Р + Q,

де Р – технологічне зусилля;

За номінальним зусиллям преси бувають на 6,3; 10; 16; 25; 40; 63; 80; 100; 125; 160; 200 т.

Звичайно вибирають прес з номінальним зусиллям більшим, (приблизно у 2 рази) від розрахункового. Робота може бути розрахована за формулою

Q – зусилля стисненняДЕРЖАВНИЙбуферів і виштовхувачів.

А≈(GD2 n2)/37400 кг м,

де G – маса маховика; D – діаметр маховика;

n– частота обертання.

8.11Регулювання пресів і закрита висота преса

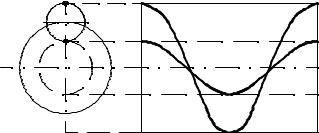

Упресах з регулюванням шатун надітий на проміжну втулку, яка закріплена на колесі робочого вала (рис.8.14).

Величина ходу - це відстань, пройдена повзуном в одному напрямку.

Закритою висотою преса називається відстань від підштампової плити до повзуна у нижньому його положенні при

найбільшій величині ходу і найменшій довжині шатуна. Відкрита висота преса - це відстань від підштампової плитиСУМСЬКИЙ

до повзуна у верхньому його положенні.

РОЗДІЛ9 ВИГОТОВЛЕННЯШТАМПІВ

Наявність зазору між пуансоном і матрицею обумовлює відхилення від перпендикулярності поверхні зрізу до площини деталі, зменшує стійкість штампа і підвищує величину опору зрізові. При вирубуванні деталей з матеріалу, товщина якого більша 1 мм, рекомендується різальні кромки матриці

притупляти радіусом 0,05- 0,1 мм.

Різниця у величині зазорів для різних матеріалів незначна, до

того ж вона практично перекривається коливаннями допусків на

виготовлення пуансонів і матриць. Тому при конструюванні

9.1 Технологічні зазори між матрицеюУНІВЕРСИТЕТі пуансоном

зазорів наведені у таблицях довідників або визначаються за формулами (2.1), (2.2).

вирубувальних штампів рекомендується призначати зазори тільки на підставі товщиниДЕРЖАВНИЙматеріалу заготовки. Величини цих

Круглі матриці і пуансони звичайно виготовляються окремо. Однак при допусках на деталь, вищих 11-го квалітета, пуансон

доопрацьовується по матриці.

9.2 Виконавчі розміри пуансонів і матриць

Допуски на пуансон і матрицю призначаються залежно від

того, чи вирубується контур, чи пробивається отвір

При зношенні матриці розміри деталі, що вирубується, збільшуютьсяСУМСЬКИЙ. Тому виконавчі розміри матриці і пуансона

повинні бути прив'язані до найменшого граничного розміру

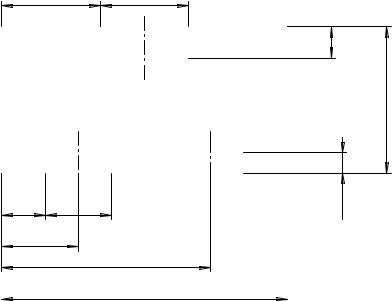

контура, що вирубується (рис.9.1)

Dм =(dmax – П)+ТD,

dn = (dmax − П −Z )−Td ,

де dmax - найбільший діаметр штампованої деталі; П – припуск на зношення матриці;

Z – зазор;

де Lср – середній розмір виробу; Тn - допуск на розмір виробу.

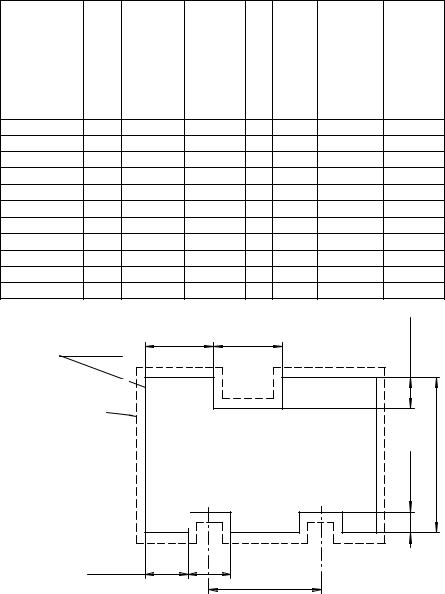

Вихідні дані, табличні значення і результати розрахунків записуємо у таблицю (табл.9.1).
