ОАО "Запорожский завод высоковольтной аппаратуры"
НОМЕНКЛАТУРНЫЙ КАТАЛОГ
измерительные трансформаторы тока
2006-2008 г.
|
|
СОДЕРЖАНИЕ |
|
Введение |
|
5 |
|
1. |
Измерительные трансформаторы тока маслонаполненные |
7 |
|
|
1.1 |
ТФЗМ |
7 |
|
1.2 |
ТФРМ |
69 |
|
1.3 |
ТФУМ |
85 |
2. |
Измерительные трансформаторы тока газонаполненные |
91 |
|
|
2.1 |
ТОГ |
91 |
3. |
Трансформаторы тока встроенные |
109 |
|
|
3.1 |
ТВТ |
109 |
|
3.2 |
ТВМ |
109 |
- 4 -
ВВЕДЕНИЕ
ОАО "ЗЗВА" является одним из крупнейших в Украине и хорошо известным во многих странах электротехническим предприятием.
В течении 50 лет предприятие разрабатывает, изготавливает и поставляет электротехническое оборудование практически во все регионы мира.
Наше оборудование обеспечивает передачу и распределение энергии на крупнейших энергетических объектах стран СНГ и в 38 странах за рубежом.
Производственная и испытательная база предприятия позволяет обеспечить изготовление изделий по прогрессивным технологическим процессам и на современном технологическом оборудовании с необходимым контролем качества, производить испытания изделий в полном объеме, предусмотренными национальными и международными стандартами и специальными требованиями Заказчика.
Система качества предприятия сертифицирована на соответствие требованиям международного стандарта ISO-9001:2000, организацией Citech Ukraine b.v. Официальным представителем организацией TNO CERTIFICATION B.V., что подтверждается сертфикатом S 2003.5332/01. Срок действия 12.11.2006г.
Практически вся номенклатура изделий, выпускаемых предприятием, сертифицирована в системе Укр СЕПРО (Украина) и ГОСТ Р (Россия). Измерительные трансформаторы тока и напряжения внесены как в Украинский государственный Реестр средств измерительной техники (СИТ) так и в Российский.
Предприятие производит значительный объем электротехнической продукции:
-измерительные трансформаторы тока для включения в сеть напряжением от 10 кВ до 1150 кВ, номинальный первичный ток от 15 А до 4000А;
-измерительные трансформаторы напряжения для включения в сеть от
6 кВ до 500 кВ;
-измерительные трансформаторы тока и напряжения изготавливаются с элегазовым или масляным заполнением, с фарфоровой или силиконовой внешней изоляцией;
-комплектные распределительные устройства на напряжение 6,10 и 35 кВ, номинальные токи от 630 А до 3150 А, с маломасляными, вакуумными или элегазовыми выключателями;
-комплектные трансформаторные подстанции на напряжение 6-10/0,4 кВ с силовыми трансформаторами 160-400 кВА;
-камеры сборные одностороннего обслуживания на напряжение 6-10кВ, номинальные токи от 400 А до 1000 А с маломасляными или вакуумными выключателями;
-разъединители на напряжение от 10 кВ до 330 кВ, номинальные токи от 400 А до 3150 А (внутренней и наружной установки);
-трехфазные сухие трансформаторы мощностью 16,25,40 кВА;
-5 -
- реконструкцию и повышение технического уровня подстанции КРУ путем замены масляных выключателей на вакуумные или элегазовые выключатели с установкой современных релейных схем защиты и автоматики.
Достоинством поставляемого оборудования является :
-быстрый и легкий монтаж;
-малая площадь установочного места;
-удобное и безопасное обслуживание;
-надежность в работе;
-небольшие эксплутационные расходы.
По желанию Заказчика предприятие осуществляет полный объем услуг по монтажу и наладке поставляемого оборудования с последующим сервисным обслуживанием в течение гарантийного периода.
- 6 -
ТРАНСФОРМАТОРЫ ТОКА СЕРИИ ТФЗМ
С обмоткой звеньевого типа, бумажно - масляной изоляцией предназначены для передачи сигнала измерительным приборам и устройствам защиты и управления в установках переменного тока, частоты 50 Гц.
ТФЗМ 33А–Т1 |
8 |
ТФЗМ 35 А –У1 |
10 |
ТФЗМ 35 А –ХЛ1 |
12 |
ТФЗМ 35 Б–I У1 |
14 |
ТФЗМ 35 Б–I ХЛ1 |
16 |
ТФЗМ 35 Б –II У1 |
18 |
ТФЗМ 66 В – Т1 |
20 |
ТФЗМ 110 Б – I У1 |
22 |
ТФЗМ 110 Б – I ХЛ1 |
24 |
ТФЗМ 110 Б – III У1 |
26 |
ТФЗМ 110 Б – III ХЛ1 |
28 |
ТФЗМ 110 Б – IV У1 |
30 |
ТФЗМ 110 Б – IV ХЛ1 |
32 |
ТФЗМ 110 Б – IV Т1 |
34 |
ТФЗМ 132 Б –Т1 |
36 |
ТФЗМ 150 А – I У1 |
38 |
ТФЗМ 150 Б – IУ1 |
40 |
ТФЗМ 150 Б – II У1 |
42 |
ТФЗМ 220 Б – I Т1 |
44 |
ТФЗМ 220 Б - IV У1 |
46 |
ТФЗМ 220 Б – IV ХЛ1 |
48 |
ТФЗМ 220 Б – II Т1 |
50 |
ТФЗМ 220 Б – III ХЛ1 |
52 |
ТФЗМ 220 Б – III У1 |
54 |
ТФЗМ 500 Б – I У1 |
56 |
ТФЗМ 500 Б – II Т1 |
58 |
ТФЗМ 500 Б – II У1 |
60 |
ТФЗМ 500 Б – I ХЛ1 |
62 |
ТФЗМ 500 Б – III УХЛ1 |
64 |
ТФЗМ 500 Б – IV УХЛ1 |
66 |
- 7 -
|

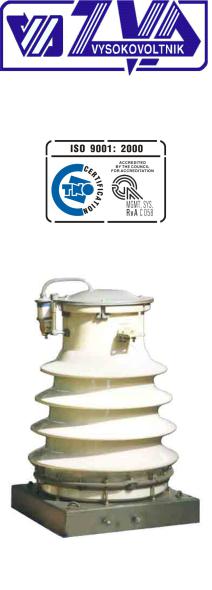

Трансформатор тока |
|
|
|
ТФЗМ 33А–Т1 |
|
Тип изделия........................................................ |
ТФЗМ 33А–Т1 |
|
Код ОКПО............................................................ |
3414433300 |
Открытое акционерное общество |
ТУ.......................................................................... |
ТУ У 05755559.011-97 |
"Запорожский завод |
|
|
|
№ чертежа.......................................................... |
ИБДШ.671213.011 |
высоковольтной аппаратуры" |
|
|
|
Номинальное напряжение, кВ....................... |
33 |
|
Наибольшее рабочее напряжение, кВ.......... |
40,5 |
|
Номинальный первичный ток, А.................... |
100; 150; 200; 300; 400; |
|
|
600; 1200 |
|
Номинальный вторичный ток, А..................... |
5 |
|
Число вторичных обмоток............................... |
3 |
|
для защиты....................................................... |
2 |
|
с номинальной вторичной нагрузкой, В·А |
30 |
|
класс точности................................................. |
10 Р |
|
для измерения................................................. |
1 |
|
с номинальной вторичной нагрузкой, В·А |
30 |
|
класс точности................................................. |
0,5 |
|
класс точности................................................. |
1 |
|
Категория внешней изоляции........................ |
"А" |
|
Ток электродинамической стойкости, кА...... |
14; 21; 28; 42; 56; 84; 169 |
|
Ток термической стойкости, кА...................... |
4,6; 7; 9; 14; 18; 28; 56 |
|
Время протекания тока короткого |
|
|
замыкания, с ..................................................... |
3 |
|
Отношение длины пути утечки внешней |
|
|
изоляции к наибольшему рабочему |
|
|
напряжению, см/кВ ......................................... |
1,7 |
|
Номинальная предельная кратность |
|
|
вторичных обмоток для защиты .................... |
20 |
|
Масса, кг |
|
|
- трансформатора с маслом......................... |
350 |
|
- масла.............................................................. |
75 |
С обмоткой звеньевого типа, |
Габаритные размеры, мм |
|
бумажно-масляной изоляцией |
- высота............................................................ |
1150 |
предназначен для передачи |
- ширина.......................................................... |
685 |
сигнала измерительной |
Установочные размеры, мм.......................... |
552 х 512 ; 4 отв. D15 |
информации приборам |
Примечание: По согласованию с заказчиком трансформаторы могут |
|
измерения, защиты, |
быть изготовленны в классе точности 0,2; 0,2S; 0,5S; 1; 5Р. |
|
автоматики, сигнализации и |
Номинальная вторичная нагрузка может изменяться в соответствии с |
|
управления в электрических |
ДСТУ ГОСТ 7746 |
|
цепях переменного тока |
|
|
частоты 50 или 60 Гц. |
|
|
- 8 -
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Трансформатор тока
ТФЗМ 33А–Т1
Украина, 69069, г. Запорожье, Днепропетровское шоссе,13 Телефоны для информации: (061) 220-64-09, 220-63-72, 220-63-39 http://www.zva.zp.ua E-mail: office@zva.zp.ua
- 9 -
|
Трансформатор тока |
|
|
ТФЗМ 35 А –У1 |
|
|
Тип изделия........................................................ |
ТФЗМ 35 А –У1 |
|
Код ОКПО............................................................ |
3414431500 |
Открытое акционерное общество |
ТУ.......................................................................... |
ТУ У 05755559.011-97 |
"Запорожский завод |
|
|
|
№ чертежа.......................................................... |
ИБДШ.671213.012 |
высоковольтной аппаратуры" |
|
|
|
Номинальное напряжение, кВ....................... |
35 |
|
Наибольшее рабочее напряжение, кВ.......... |
40,5 |
|
Номинальный первичный ток, А.................... |
15; 20; 30; 40; 50; 75; |
|
|
100; 150; 200; 300; 400; |
|
|
600; 800; 1000 |
|
Номинальный вторичный ток, А..................... |
5 |
|
Число вторичных обмоток............................... |
2 |
|
для защиты....................................................... |
1 |
|
с номинальной вторичной нагрузкой, В·А |
20 |
|
класс точности................................................. |
10 Р |
|
для измерения................................................. |
1 |
|
с номинальной вторичной нагрузкой, В·А |
50 |
|
класс точности................................................. |
0,5 |
|
Категория внешней изоляции........................ |
"А" |
|
Ток электродинамической стойкости, кА...... |
3; 4; 6; 8; 10; 15; 21; 31; |
|
|
42; 63; 84; 127; 107; 134 |
|
Ток термической стойкости, кА...................... |
0,6; 0,7; 1,1; 1,5; 1,9; 2,3; |
|
|
3,5; 5,8; 7; 11,6; 15; 22; |
|
|
30; 37 |
|
Время протекания тока короткого |
|
|
замыкания, с ..................................................... |
3 |
|
Отношение длины пути утечки внешней |
|
|
изоляции к наибольшему рабочему |
|
|
напряжению, см/кВ ......................................... |
1,5 |
|
Номинальная предельная кратность |
|
|
вторичных обмоток для защиты .................... |
28 |
С обмоткой звеньевого типа, |
Масса, кг |
|
бумажно-масляной изоляцией |
- трансформатора с маслом......................... |
200 |
предназначен для передачи |
- масла.............................................................. |
40 |
сигнала измерительной |
Габаритные размеры, мм |
|
информации приборам |
- высота............................................................ |
900 |
измерения, защиты, |
- ширина.......................................................... |
614 |
автоматики, сигнализации и |
Установочные размеры, мм.......................... |
490 х 490; 4 отв. D15 |
управления в электрических |
Примечание: По согласованию с заказчиком трансформаторы могут |
|
цепях переменного тока |
быть изготовленны в классе точности 0,2; 0,2S; 0,5S; 1; 5Р. |
|
частоты 50 или 60 Гц. |
Номинальная вторичная нагрузка может изменяться в соответствии с |
|
|
ДСТУ ГОСТ 7746 |
|
