Строим вместе с “Кнауф”
Уважаемые читатели!
Уже немало лет фирма КНАУФ активно работает на российском рынке строительных материалов. За эти годы нам удалось убедить российского потребителя качеством продукции и легкостью монтажа, преимуществом комплектных систем КНАУФ в области сухого строительства. Теперь мало кто не использовал продукты нашей марки и, пожалуй, уже не осталось тех, кто о ней не слышал.
Строители и архитекторы распознали те горизонты, которые открывает им наша продукция, и теперь во многих профессиональных учебных заведениях России введен дополнительный модуль по применению комплектных систем Кнауф к профессии «Мастер отделочных работ».
Для нас важно, чтобы наши технологии стали достоянием широких слоев населения, ведь только обладая достаточной информацией, Вы сможете по достоинству оценить все богатство возможностей и универсальность применения
комплектных систем Кнауф. Сведения, которые содер-
жатсявэтомиздании,напрямую выполняют выше обозначенную цель и знакомят Вас с основами монтажа систем Кнауф.
Мы надеемся, они станут для Васполезнымиинформативным справочником, открывающим для Вас секреты домашнего уюта. Мы верим, что, как и во всем мире, имя Кнауф станет для Вас синонимом качества и процветания.
Доктор Хайнер Гамм Член Правления международной группы Кнауф. Почетный строитель России
Содержание: |
Стр. |
1. КНАУФ-листы. Виды КНАУФ-листов. Виды кромок. |
|
Размеры………..............................................................................................4 |
|
2.КНАУФ-профили.................................................................................... |
6 |
3.Крепежные детали и элементы….........................................................8
4.Резка, обработка, приемы работы и, обработка швов и поверх-
ностей........................................................................................................ |
10 |
5.Оброботка швов и поверхностей …………....................................12
6.С111. Перегородка из КНАУФ-листов с однослойной обшивкой на металлическом каркасе ………….......................................................14
7.С112. Перегородка из КНАУФ-листов с двухслойной обшивкой на металлическом каркасе ……............................................................26
8.Порядок монтажа перегородок КНАУФ…….................................38
9.Крепление навесного оборудования и различных предметов на
перегородки системы КНАУФ |
...............................................................46 |
10. Приложение. Грунтовка. Шпаклевка. Инструмент для выпол- |
|
нения разметки, монтажа и обработки поверхностей перегоро- |
|
док.............................................................................................................. |
48 |
11. Список литературы........................................................................... |
54 |
Гипсокартон КНАУФ как
материал для перегоро-
док.
В зависимости от свойств и
области применения КНАУФ-
листы подразделяются на следу-
ющие виды:
КНАУФ-листы обычные
(ГКЛ) – гипсокартонные листы,
применяемые преимущественно для внутренней отделки зданий и помещений с сухим и нормаль-
ным влажностными режимами.
КНАУФ-листы влагостой-
кие (ГКЛВ) - гипсокартонные листы, имеющие пониженное водопоглощение (менее 10%) и
обладающие повышенным со-
противлением проникновению влаги; применяют в помещениях с сухим, нормальным, влажным и мокрым влажностными режи-
мами.
КНАУФ-листы с повы-
шенной сопротивляе-
мостью воздействию от-
крытого пламени (ГКЛО)
- гипсокартонные листы, обла-
1.Виды КНАУФ-листов. Виды кромок. Размеры
Номенклатура КНАУФ-листа
|
|
|
|
Цвет |
надписи |
|
Наименование |
Цвет картона |
на |
тыльной |
|
|
|
|
|
стороне |
|
|
ГКЛ |
Серый |
Синий |
|
|
|
ГКЛВ |
Зеленый |
Синий |
|
|
|
ГКЛО |
Серый |
Красный |
||
|
ГКЛВО |
Зеленый |
Красный |
||
|
|
|
Номинальные размеры КНАУФ-листов |
||
|
|
|
|
|
|
|
Н а и м е н о в а н и е |
|
Величина, мм |
|
|
|
показателя |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Длина |
2000 – 4000 с шагом 50 |
|
|
|
|
|
|
|
|
|
|
Ширина |
600; |
1200 |
|
|
|
|
|
|||
|
Толщина (s) |
6,5; 8,0; 9,5; 12,5; 14,0; 16,0; 18,0; 20,0; 24,0 |
|||
|
|
|
|
|
|
дающие большей, чем обычные,
сопротивляемостью огневому воздействию; применяют в помещениях с повышенной по-
жарной опасностью.
КНАУФ-листые влагос-
тойкие с повышенной со-
Утоненная(УК)иполукруглаяутоненная(ПЛУК)
пользуются наибольшим спросом у потребителя как наиболее технологичные,
а размер2500х1200х12,5наиболее распространен.
ПредпочтительноиспользоватьКНАУФ-листыс длинойравнойвысотеперегородок.
Предлагаемыедалееконструкцииперегородок рассчитанынатолщинуКНАУФ-листа,равную12,5мм
противляемостью воздейс-
твию открытого пламени
(ГКЛВО) - гипсокартонные листы, обладающие одновре-
менно свойствами листов ГКЛВ и ГКЛО.
Типы кромки КНАУФ-листов
Эскиз кромки |
Тип |
|
Обозначение |
|
Прямая кромка |
|
ПК |
|
|
||
|
|
|
|
|
Утоненная с лицевой стороны кромка |
|
УК |
|
|
|
|
|
Полукруглая с лицевой стороны кромка |
|
ПЛК |
|
|
|
|
|
Полукруглая и утоненная с лицевой стороны кромка |
|
ПЛУК |
|
|
|
|
|
Закругленая кромка |
|
ЗК |
|
|
|
|
2. Металлические КНАУФ- |
лят на стоечные профили |
||
профилидляперегородок. |
(ПС) и направляющие про- |
||
КНАУФ-профили изготавли- |
фили (ПН). |
|
|
вают из оцинкованной стальной |

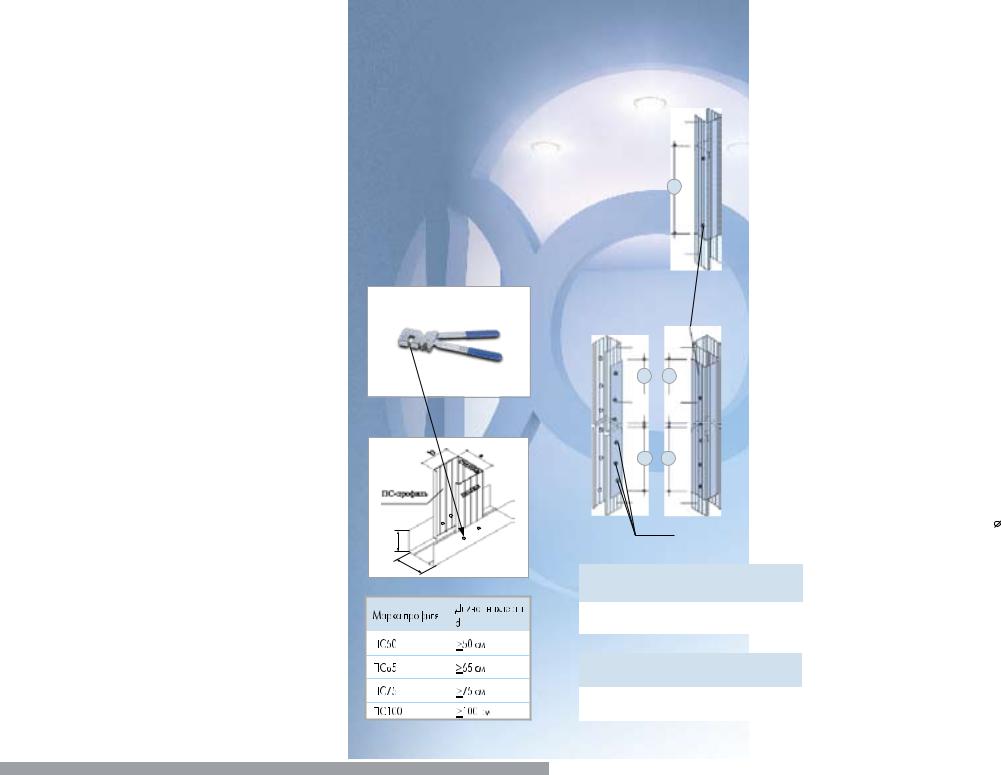

Стоечные профили (ПС) име- |
||
ленты толщиной 0,55-0,8 мм |
ютС-образнуюформуислужат |
||
способом холодного проката. |
в качестве вертикальных стоек |
||
Они являются одной из главных |
каркасов, предназначенных для |
||
составляющих комплектных сис- |
гипсокартонных |
перегородок. |
|
тем КНАУФ и служат для фор- |
Монтируется стоечный профиль |
||
мирования каркасов перего- |
в паре с соответствующим по |
||
родок. Каркасы в свою очередь |
размеру |
направляющим про- |
|
являются жестким основанием |
филем. |
|
|
для крепления КНАУФ-листов. |
Размер a профиля ПС фак- |
||
Стандартная длина профиля |
тически несколько меньше ука- |
||
составляет 2750, 3000, 4000, |
занных в таблице |
номинальных |
|
4500 и 6000 мм. |
значений, |
что |
обеспечивает |
КНАУФ-профили выпуска- |
плотную стыковку с направляю- |
||
ются только с оцинкованным |
щим профилем. |
|
|
покрытием, которое образует |
Размер полки стоечного про- |
||
эффективный защитный слой. |
филя шириной 50мм значитель- |
||
Местаразрезовоцинкованного |
но облегчает работу мастера |
||
профиля не нуждаются в допол- |
при креплении винтами КНА- |
||
нительной защите от коррозии. |
УФ-листов к каркасу, особенно |
||
Резка профиля производится с |
при двухслойной обшивке, так |
||
помощью ножниц по металлу. |
как вероятность попадания вин- |
||
Профили для перегородок де- |
та мимо полки профиля практи- |
||
|
|
|
|
2. Металлические профили
с
а
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
чески отсутствует. |
|
Допускается |
соединение |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В стенке, на каждом конце |
стоечных профилей по длине. |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
профиля имеются два отверстия |
При монтаже в местах нахлеста |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
или прорези, которые позволя- |
применяется |
заклепочное или |
||||||
|
|
|
|
|
|
|
|
ПС |
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ют произвести монтаж элемен- |
соединение винтами типа LN9. |
|||||
|
|
|
|
|
|
|
|
d |
|
|
|
тов инженерных коммуникаций. |
Величина нахлеста dзависит от |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выбор необходимого по раз- |
размера стоечного профиля. |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
меру профиля осуществляется |
Направляющие |
профили |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
в общем случае исходя из необ- |
(ПН) имеют С-образную форму |
|||||||
|
|
|
|
|
|
|
|
ПС |
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ходимой |
высоты |
перегородки, |
и служат в качестве направляю- |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ее конструкции |
(однослойная |
щих для стоечных профилей, а |
||||
|
|
|
Шурупы LN |
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
или двухслойная), |
требованиям |
также для устройства перемы- |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
ПС |
|
ПС |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
прочности. На стенках стоечно- |
чек между ними в каркасах об- |
|||||
|
|
|
d |
d |
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
го и направляющего профилей |
лицовок. Монтируются в паре с |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
ПС |
|
ПС |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
устроены |
продольные гофры, |
соответствующим |
по размеру |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
которые увеличивают их жест- |
ПС - профилем. |
|
||||
|
|
|
d |
d |
|
|
|
кость, а также облегчают креп- |
Направляющие КНАУФ-про- |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ление КНАУФ-листов к каркасу |
фили производятся с готовыми |
|||||
|
|
|
ПС |
|
ПС |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
Просечка |
|
|
|
и его ориентацию при этом. |
отверстиями |
8 |
мм в стенке |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Фиксация стоечного профиля |
профиля, |
предназначенными |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Профиль |
|
|
|
(ПС)внаправляющем |
для установки дюбелей. |
|||||||
|
Размер |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
ПС50 |
|
ПС65 |
ПС75 |
|
ПС100 |
|
(ПН) выполняется при |
|
|
|
||||||||||
|
aхb(мм) |
|
50х50 |
|
65х50 |
|
|
75х50 |
|
100х50 |
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
помощи просекателя |
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- методом “просечки |
|
|
|
||
|
Размер |
|
|
|
|
|
|
Профиль |
|
|
|
|
|
|
|
|
||||||
|
|
ПН50 |
|
ПН65 |
ПН75 |
|
ПН100 |
|
с отгибом”. |
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
aхс (мм) |
|
50х40 |
|
65х40 |
|
75х40 |
|
100х40 |
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. Крепежные изделия
Дюбеля, рекомендованные для крепления к несущим конструкциям, а также КНАУФ-листам ( ГВЛ, ППГЗ, ПГД)
|
Назначение и тип дюбеля |
|
Изображение дюбеля |
|
|
|
|
|
|
|
|
|
Для крепления |
|
|
|
|
|
ПН-, ПП-профилей и |
|
Дюбель для пустотелых |
|
|
|
навесного обору- |
МHD-S 4/14 |
|
|
|
|
дования к листовым |
MHD-S 4/20 |
конструкций |
|
|
|
(пустотелым) конс- |
|
|
|
|
|
трукциям |
|
|
|
|
|
Для крепления ПН-, |
|
|
|
|
|
ПП-, УПпрофилей и |
MN 6/30, MN 8/40, |
|
|
|
|
навесного оборудо- |
Дюбель нейлоновый |
|
|
|
|
MN 10/50, MN |
|
|
||
|
вания к конструкциям |
12/60, MN 14/70 |
|
|
|
|
стен сплошного |
|
|
|
|
|
|
|
|
|
|
|
сечения |
|
|
|
|
|
|
|
|
|
|
|
Для крепления ПН-, |
MU 6/35, MU 6/45 |
|
|
|
|
ПП-, УПпрофилей и |
Дюбель мультифунк- |
|
|
|
|
навесного оборудо- |
MU 8/50, MU 10/60 |
|
|
|
|
MU 12/70, MU |
циональный |
|
|
|
|
вания к пустотелым |
14/75 |
|
|
|
|
конструкциям стен |
|
|
|
|
|
|
|
|
|
|
|
Для крепления |
Дюбель с шурупом: |
|
|
|
|
MNA-Z 6/35, |
Дюбель анкерный |
|
|
|
|
ПН-профилей и |
|
|
||
|
MNA-Z 6/50, |
|
|
||
|
подвесов к несущим |
пластмассовый |
|
|
|
|
конструкциям |
MNA-Z 6/50, |
|
|
|
|
MNA-Z 6/50 |
|
|
|
|
|
|
|
|
|
|
|
Для крепления |
MAN 6/40 |
Анкер-клин |
|
|
|
|
|
|
|
|
|
подвесов к несущим |
|
|
|
|
|
|
|
|
|
|
|
конструкциям |
TDN 6/40 |
Дюбель анкерный |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
Для крепления на- |
|
Дюбель MJP |
|
|
|
весного оборудова- |
MJP-S 12/39 |
|
|
|
|
ния на КНАУФ-листы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1mm |
|
|
|
|
|
|
< 0,7mm |
|
|
|
|
|
|
0,7...2,2 mm |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
>10mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
>10mm |
||||||||
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ГКЛ |
TN |
TB |
ГКЛ |
|
|
||
|
|
|
|
|
|
|
||
|
|
ГКЛ |
>20 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
древесина |
|
|
|
|||
|
|
|
|
|
||||
Шурупы для крепления КНАУФ-листов (ГВЛ, ППГЗ или ПГД) к каркасу |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
Тип шурупа для профиля |
|
|
|
|||
|
Толщина |
|
толщиной, мм |
Изображение шурупа |
||||
|
||||||||
|
|
до 0,7 |
0,7 – 2,2 |
|
|
|
||
|
|
|
|
|
|
Прокалывающий |
|
Сверлящий |
|
КНАУФ-лист до 12,5 мм |
|
|
|
|
самонарезающий |
самонарезающий |
|
|
|
|
|
|
|
шуруп TN |
|
шуруп ТВ |
|
КНАУФ-лист 15 мм |
TN |
TB |
|
|
|
||
|
|
|
|
|
||||
|
КНАУФ-лист 18-20 мм |
|
|
|
|
|
|
|
Прокалывающий самонарезающий шуруп
ГВЛ до 12,5 мм |
MN25 |
Шурупы для сборки каркаса
|
Назначение шурупа |
Тип шурупа |
Изображение шурупа |
|
|
Для соединения металлических |
LN 9, LN 11, LN16 |
Прокалывающий шуруп LN |
|
|
|
|
|
|
|
деталей между собой |
LB 9, LB 11, LB16 |
|
|
|
|
Сверлящий шуруп LB |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Оцинкованныепрофилилегко режутся ножницами по металлу.
После подрезки ножницами полок профиля достаточно со-
вершить несколько перегибов профиля, что облегчит работу по резке профиля и сохранит его форму в местах разреза.
Резку КНАУФ-листа необхо-
димо производить на ровной поверхности. Ножом для резки КНАУФ-листов - надрезать кар-
тон.
Надрезанный лист уложить на край стола и надломить нераз-
резанный гипсовый сердечник.
Далее ножом для резки КНАУФ-листов разрезать кар-
тон в месте изгиба на обратной стороне листа.
Образованную кромку обра-
ботать рубанком обдирочным.
4. Резка, обработка, |
|
|
|
|
|
|
Кромка |
должна быть |
ровной, |
|||||
приемы работы |
|
|
|
|
|
|
без изломов. При необходимос- |
|||||||
|
|
|
|
|
|
|
|
|
|
ти выступающие края картона |
||||
|
|
|
|
|
|
|
|
|
|
подрезать острым ножом. |
||||
|
|
|
|
|
|
|
|
|
|
Если обрезанные кромки об- |
||||
|
|
|
|
|
|
|
|
|
|
разуют |
шов, |
предварительно |
||
|
|
|
|
|
|
|
|
|
|
подготовить их к шпаклеванию, |
||||
|
|
|
|
|
|
|
|
|
|
рубанком |
кромочным |
снять |
||
|
|
|
|
|
|
|
|
|
|
фаску ~2/3 толщины листа под |
||||
|
|
|
|
|
|
|
|
|
|
углом 22,50 под шпаклевку. |
||||
|
|
|
|
|
|
|
|
|
|
При |
работе |
шуруповертом |
||
|
|
|
|
|
|
|
|
|
|
шурупы |
без |
предварительного |
||
|
|
|
|
|
|
|
|
|
|
засверливания плавно входят в |
||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
тело панели без надрыва карто- |
||||
|
|
|
|
|
|
|
|
|
|
на, прокалывают тонкостенный |
||||
|
|
|
|
|
|
|
|
|
|
профиль каркаса и плотно при- |
||||
|
|
|
|
|
|
|
|
|
|
тягиваютКНАУФ-панелькполке |
||||
1 |
|
|
|
2 |
|
5 |
|
6 |
|
профиля,образуя жесткую,про- |
||||
|
|
|
|
|
|
|
|
|
|
странственную конструкцию. |
||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|||||
Отверстия под розетки, вы-
ключатели удобно вырезать специальными фрезами.
3 |
4 |
7 |
10 |
11 |
|
|
Условия |
для |
обработки |
— |
нанести |
основной |
||||
швов. |
|
|
|
|
|
слой шпаклевки; |
|
||
Обработка |
швов |
начина- |
— |
без |
промедления |
||||
ется тогда, когда в помеще- |
уложить |
на |
слой |
шпаклевки |
|||||
нии установился |
|
темпера- |
армирующую ленту для швов, |
||||||
турно-влажностный режим. |
вдавливая ее шпателем; |
||||||||
Температура |
в |
|
помещении |
— |
нанести |
накрывоч- |
|||
не должна быть ниже +10°С |
ный слой шпаклевки на высо- |
||||||||
и должна сохраняться ста- |
хший предыдущий слой; |
||||||||
бильной в течение двух дней |
— |
нанести |
выравнива- |
||||||
после обработки. Резкий на- |
ющий слой шпаклевки; |
||||||||
грев и охлаждение помеще- |
— |
после высыхания об- |
|||||||
ния, значительное повышение |
наруженные |
неровности уда- |
|||||||
влажности |
воздуха |
(мокрые |
лить при помощи шлифовально- |
||||||
процессы, бетонные работы), |
го приспособления. |
|
|||||||
сквозняки во время и после |
|
|
|
|
|||||
обработки |
швов |
недопусти- |
После |
шлифования поверх- |
|||||
мы. |
|
|
|
|
|
ность КНАУФ-листа подготов- |
|||
До обработки швов необ- |
лена к окончательной отделке. |
||||||||
ходимо проверить |
надежность |
Обработка швов КНАУФ- |
|||||||
крепления КНАУФ-листов. Вы- |
листов с помощью ленты |
||||||||
ступающие |
головки |
шурупов |
поверхностногоармирова- |
||||||
довернуть. |
|
|
|
|
|
ния и шпаклевочной смеси |
|||
Со швов должна быть удале- |
“Фугенфюллер”. |
|
|||||||
на пыль. |
|
|
|
|
|
Стыки КНАУФ-листов с уто- |
|||
Места |
стыков |
грунтуются |
ненными (УК), полукруглыми |
||||||
грунтовкой“Тиффенгрунт”.Пос- |
утоненными (ПЛУК) кромками |
||||||||
ледовательность |
действий при |
и прямыми кромками (ПК) шпак- |
|||||||
обработке шва следующая: |
люются шпаклевочной смесью |
||||||||
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. Обработка швов и поверхностей
“Фугенфюллер” с применением армирующей ленты. Возмож-
но применение шпаклевочной смеси “Унифлот” с этой же
лентой. Стыки КНАУФ-листов,
образованные обрезанными продольными или торцевыми
(не оклеенне картоном) кром-
ками, могут заделываться при помощи шпаклевочной смеси
“Фугенфюллер”. Для этого не-
обходимо с помощью кромоч-
ного рубанка снять фаску под углом 22,5° на 2/3 толщины листа, после чего зашпаклевать с использованием армирующей ленты.
Армирующая лента изготав-
ливается из высококачествен-
ной бумаги или стекловолокна с перфорацией.
Обработка швов КНАУФлистовспомощьюшпаклевочной смеси “Унифлот”.
Стыки КНАУФ-листов с полу-
круглыми (ПЛК) и полукруглыми утоненными (ПЛУК) кромками зашпаклевываются с помощью шпаклевочнойсмеси“Унифлот”
с примененем армирующей ленты. Шпаклевочная смесь
“Унифлот” обладает большей способностью сопротивляться воздействию растягивающих и изгибающих усилий, возни-
кающих в КНАУФ-листах в процессе эксплуатации без об-
разования трещин. Шпаклевка
“Унифлот“ более пластична в отличие от шпаклевки “Фуген-
фюллер”, поэтому в некоторых случаях указанные выше стыки допускается шпаклевать без армирования армирующими
лентами.СтыкиКНАУФ-листов,
образованные обрезанными продольными или торцевыми
(не оклеенными картоном)
кромками, могут заделываться при помощи шпаклевочной смеси “Унифлот“. Для этого необходимо с помощью кро-
мочного рубанка также как и для шпаклевки “Фугенфюллер” снять фаску под углом 22,5° на
2/3 толщины листа, после чего зашпаклевать с использовани-
ем армирующей ленты.
13
Комплектующие
10
5
9
1
8
3
211
6
7
4
6. C111 Перегородка из КНАУФ-листов с однослойной обшивкой на металлическом каркасе
10
5
1
6
9
3
47
2
8
Поз. |
Наименование |
Ед. |
Кол.на м2 |
|
1 |
КНАУФ-лист |
м2 |
2,0 |
|
2 |
Профиль направляющий ПН |
пог.м. |
0,7 [1,3] |
|
3 |
Профиль стоечный ПС |
пог.м. 2,0 |
||
4 |
Шуруп самонарезающий TN25 |
шт. |
29 [34] |
|
5 |
Шпаклевка «Фугенфюллер» («Унифлот») |
кг |
0,6[0,9] |
|
6 |
Лента армирующая |
пог.м. |
1,5 [2,2] |
|
7 |
Дюбель “К” 6/35 |
шт. |
1,5 |
|
8 |
Лента уплотнительная |
пог.м. 1,2 |
||
9 |
Грунтовка “Тиффенгрунд” |
л |
0,2 |
|
10 |
Плита минераловатная |
м2 |
1,0 |
|
11 |
Профиль угловой |
шт. |
* |
|
* |
по потребности заказчика |
|
|
|
[] В скобках даны значения для случая, когда высота перегородки превышает длину КНАУФ-листа
а
|
|
Расстояние |
Максимальная высота |
|
|
Профиль |
между |
Перегородки С111 h мм |
|
|
профилями |
при толщине |
||
|
|
|||
|
|
а мм |
КНАУФ-листов 12,5мм |
|
|
ПС 50х50 |
600 |
2,7 |
|
|
|
|
|
|
|
ПС 75х50 |
600 |
4,20 |
|
|
|
|
|
|
|
ПС 100х50 |
600 |
4,80 |
|
|
|
|
|
|
Более подробная информация о зависимости максимальной высоты перегородки от ширины и расстояния между профилями содержится в альбоме рабочих чертежей, серия 1.031.9-2.00 «Перегородки поэлементной сборки из КНАУФ-листов на металлическом и деревянном каркасах для жилых, общественных и производственных зданий».
600
>50
-
ит из профильного металлического каркаса, обшитого с обеих сторон КНАУФ-листа- ми в один слой.
Каркас по периметру крепится к строительным конструкциям и является несущей частью для КНАУФ-листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.
При наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между КНАУФлистами заполняется изолирующим материалом из минеральных волокон.
Масса одного кв. метра перегородки - около 28 кг.
14 |
15 |
|
|
6. С111 Перегородка из КНАУФлистов с однослойной обшивкой на металлическом каркасе
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
|
В |
|
|
|
А 1 |
|
Б |
|||||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Д
E
A 2
16 |
17 |
|
|
С111. Перегородка из КНАУФлистов с однослойной обшивкой
на металлическом каркасе. Б Горизонтальные разрезы
А 1
|
А 2 |
|
|
Г 1 |
|
||||
|
|
|
|
|
18 |
19 |
|
|
