Устройства защиты линий и конденсаторных батарей мрзс- 05м(13.2)

МРЗС-05М РСГИ.466452.012-13.2 Устройство разработано на замену МРЗС-05М РСГИ.466452.012-12 и имеет улучшенные функциональные характеристики.

Используется в качестве устройства защиты отходящих линий 6/10/35 кВ, защиты от тока небаланса, сверхтоков в цепи конденсаторных батарей, резонансных перенапряжений, при потере напряжения.

Устройство разработано на замену МРЗС-05М РСГИ.466452.012-13 и имеет улучшенные функциональные характеристики.

Используется в качестве:

- защит воздушных и кабельных линий 35/10/6 кВ, защиты от тока небаланса, сверхтоков в цепи конденсаторных батарей, резонансных перенапряжений, при потере напряжения; - резервной защиты трансформатора в сочетании с дифференциальной.

Направленная защита от замыкания на землю позволяет устанавливать устройство на присоединениях, емкостной ток которых составляет 40% и более от емкостного тока подстанции.

Очень удобна в эксплуатации при переменном оперативном токе на подстанции т.к. не требует дополнительного блока питания.

Выполняет следующие функции:

Обеспечивает контроль и измерение следующих величин: - фазных токов частотой 50 Гц с номинальным значением Iн=5 А в пределах от 0,1 до 30 Iн; - линейного напряжения трансформатора напряжения -100 В; - тока нулевой последовательности от 0,01 до 1 А; - напряжения нулевой последовательности с номинальным значением 100 В.

Функции релейной защиты:

- трехступенчатая максимальная токовая защита (МТЗ), может быть двух исполнений, по выбору: - трехступенчатая МТЗ, с независимой от тока выдержкой времени; - трехступенчатая МТЗ, где первая ступень с не зависимой от тока выдержкой времени а вторая - с зависимой от тока выдержкой времени имеет характеристику реле РТ-80. Коэффициент возврата пускового органа не более 0,95; - направленная защита от замыканий на землю НЗЗ угол между током 3I0 и напряжением 3U0 (ток отстает от напряжения), соответствующий середине зоны срабатывания, равен 90 град; область срабатывания защиты по углу от 0 ± 10 град до 180 ± 10 град; срабатывает по прямому или обратному направлению мощности; - ненаправленная защита от замыканий на землю по 3I0 (аналог реле РТЗ-51); - защита по напряжению нулевой последовательности 3U0 (РНН) действует с выдержкой или без выдержки времени; - двухступенчатая токовая защита обратной последовательности, действует с выдержкой или без выдержки времени, реагирует на отношение тока обратной последовательности к току прямой последовательности; - двухступенчатая защита максимального напряжения, действует с выдержкой времени на отключение или сигнал. Пусковые органы напряжения могут быть объединены по логике "И" или по "ИЛИ". - защита минимального напряжения с контролем тока или без действует с выдержкой времени на отключение или сигнал. Пусковые органы фаз напряжения могут быть объединены по логике "И" или по "ИЛИ". - устройство резервирования отказа выключателя (УРОВ). Пуск УРОВ осуществляется при срабатывании МТЗ на отключение или через дискретный вход. Выполнено с контролем тока или без.

Функции автоматики:

- включение и отключение выключателя производится как от МРЗС, так и через дискретный вход (импульсно). При наличии команды на отключение выключателя происходит блокировка сигнала включения; - автоматическое ускорение МТЗ второй ступени вводится по команде включения выключателя; - однократное автоматическое повторное включение (АПВ). Пуск АПВ осуществляется от МТЗ. При наличии напряжения на ДВ "АЧР/ЧАПВ" осуществляется запрет АПВ, а при исчезновении – запрет АПВ снимается; - АЧР (ЧАПВ) Отключение ВВ осуществляется при появлении напряжения на ДВ "АЧР/ЧАПВ". При исчезновении напряжения на ДВ "АЧР/ЧАПВ" происходит пуск АПВ.

Аварийный регистратор осциллограмм токов и напряжений: - параметрируемая длительность записи; - суммарная длительность – до 80 с.

Регистратор дискретных сигналов с регистрацией максимальных значений токов при каждой аварии: - 75 последних аварий; - до 50 записей в каждой аварии.

Количество: - дискретных выходов (реле) – 7; - дискретных входов – 8; - светодиодов всего – 7; - программируемых – 6; - определяемых функций – 3.

Настройка входов, выходов, индикаторов, уставок, выдержек времени, регистраторов выполняется с помощью бесплатно распространяемого сервисного ПО, обладающего возможностями записи архивов уставок из файла, протоколирования уставок, ранжирования.

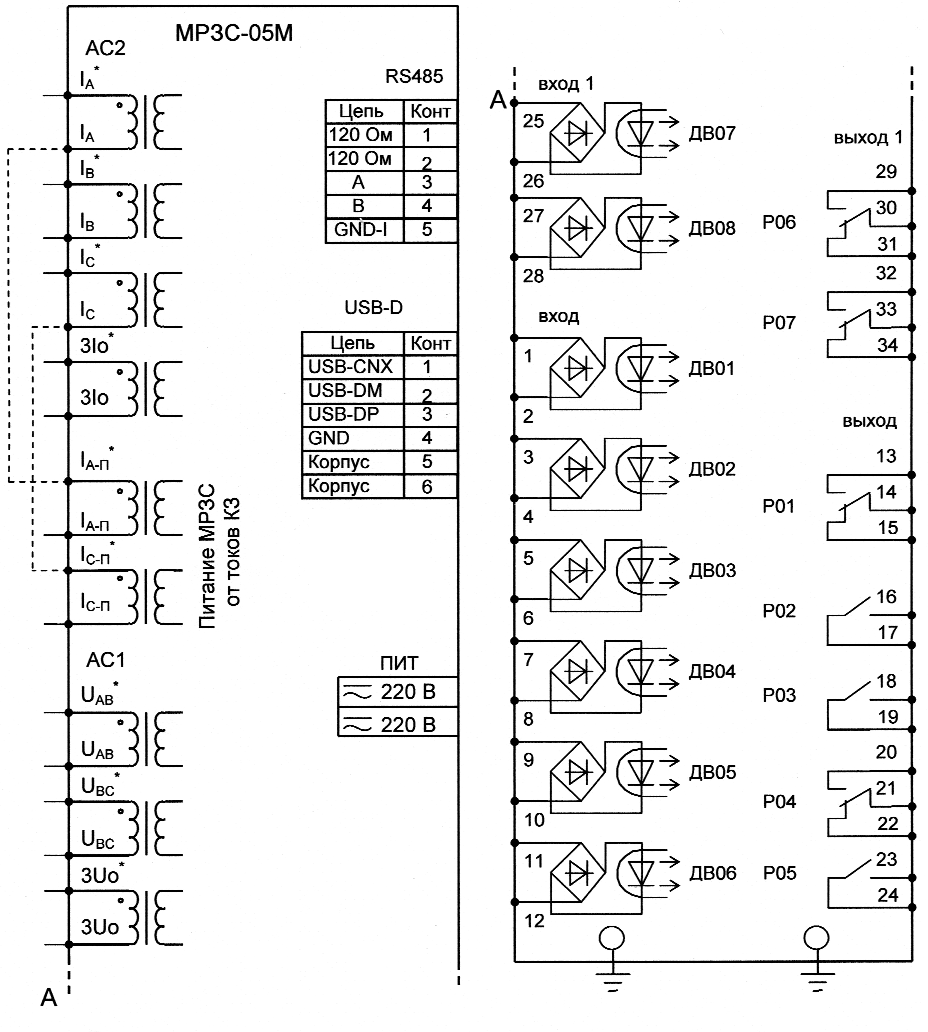

Примечание. 1 Полярность питающего напряжения постоянного тока произвольная. 2 Трансформаторы для питания МРЗС от токов короткого замыкания включаются потребителем при необходмости.

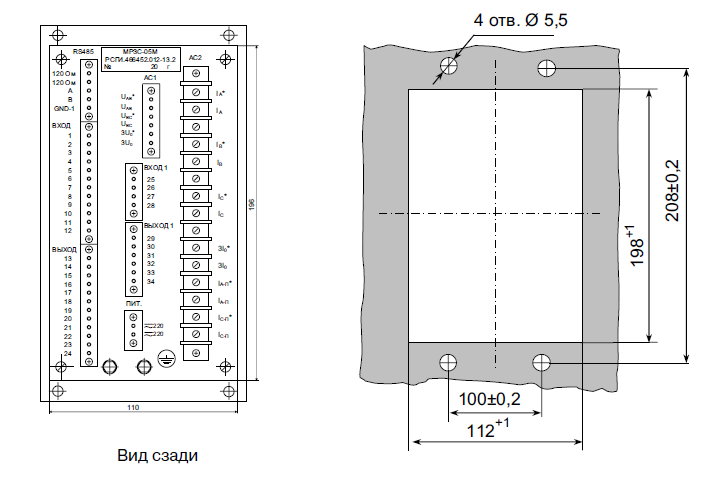

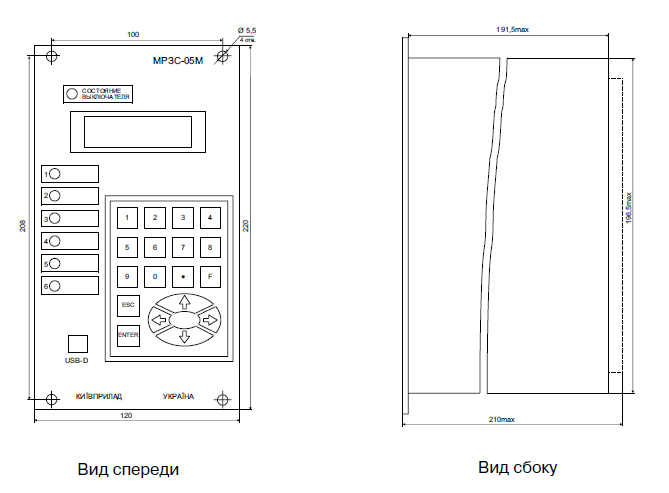

Габаритные и присоединительные размеры и рекомендуемая разметка щита для установки МРЗС-05М
