Выполнение схем апв на переменном оперативном токе

В пружинных и грузовых приводах имеются специальные механические устройства, выполняющие повторное включение выключателя без выдержки времени при отключении выключателя от реле прямого действия, встроенных в привод. При оперативном отключении выключателя (вручную или дистанционно через катушку отключения) механическое АПВ блокируется и выключатель остается отключенным.[ ...]

При отключении выключателя от защиты замыкаются вспомогательный контакт QS.4 и кратковременно проскальзывающий вспомогательный контакт привода SQ.3, в результате чего на время замыкается цепь включающей катушки YAC. Включающая катушка срабатывает и освобождает механизм зацепления, удерживающий пружины в заведенном состоянии, которые при этом производят включение выключателя.[ ...]

Одновременно замыкается концевой выключатель SQ.5 и включает электродвигатель устройства АДР, которое вновь сжимает пружины. Процесс сжатия пружин продолжается 6—20 с. По окончании сжатия пружин концевой выключатель SQ.5 отключает электродвигатель.[ ...]

Если АПВ было успешным, то схема приходит в состояние готовности к новому действию после сжатия пружин и замыкания контакта готовности привода SQ.1. Если АПВ было неуспешным, то выключатель останется отключенным, но пружины будут вновь сжаты и привод подготовлен к дистанционному включению.[ ...]

Для обеспечения однократности АПВ минимальное время сжатия пружин должно быть больше наибольшей выдержки времени защиты, действующей на этот выключатель, т.е.[ ...]

На рис. 2.8,6 приведена схема однократного АПВ с выдержкой времени [3]. Эта схема отличается от приведенной на рис. 2.8, а наличием реле времени КТ типа РВ-01 (ЭВ-228) с проскальзывающим контактом КТ. 7, который кратковременно замыкает цепь включающей катушки YAC. Далее устройство АПВ работает так же, как и схема на рис. 2.8, а.[ ...]

Рисунки к данной главе:

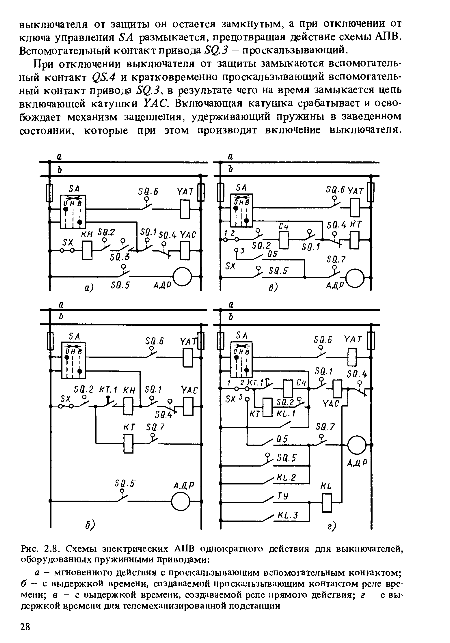

Схемы электрических АПВ однократного действия для выключателей, оборудованных пружинными приводами

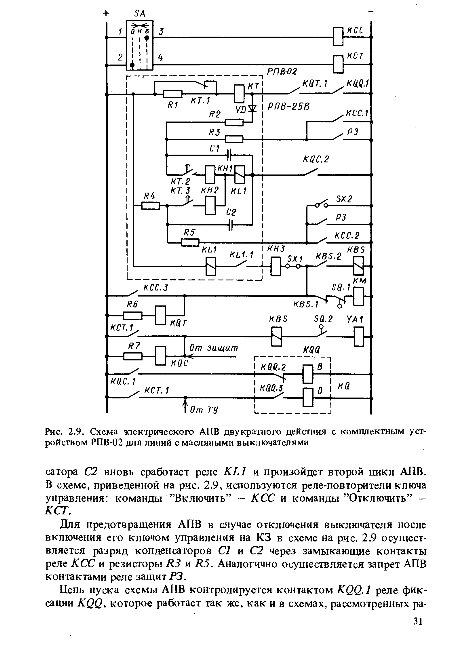

Схема электрического АПВ двукратного действия с комплектным устройством РПВ-02 для линий с масляными выключателями

39.Схемы апв на выпрямленном оперативном токе.

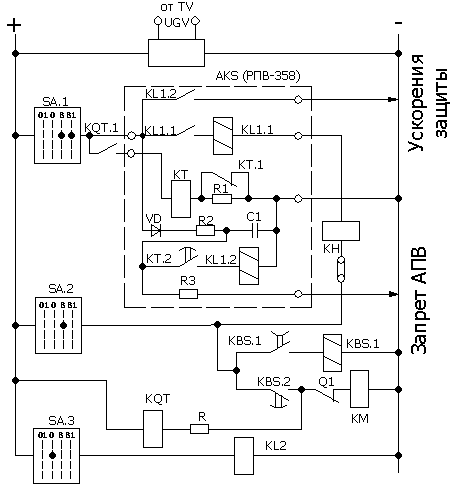

Схема устройства АПВ на постоянном оперативном токе

























В уст­ройстве АПВ используется комплектное реле РПВ-358.

Реле включает в себя:

1. Реле времени КТ, создающее выдержку времени срабатывания tАПВ1;

2. Промежуточное реле КL1 с двумя об­мотками— последовательной обмоткой тока К.L1.1 и обмоткой напряжения КL1.2;

3. Конденсатор С1, в результате разряда которого срабатывает реле KL1 и обеспечивается однократность действия УАПВ;

4. Резисторы:

- R1, обеспечиваюет термическую стойкость реле вре­мени;

- R2, ограничивает скорость заряда конденсатора С1;

- RЗ,

5. Конденсатор С1

6. Диод VD.

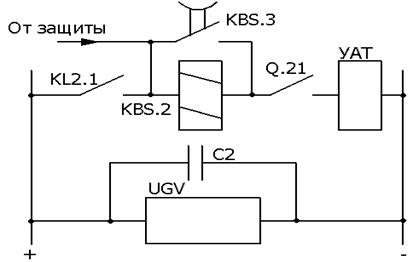

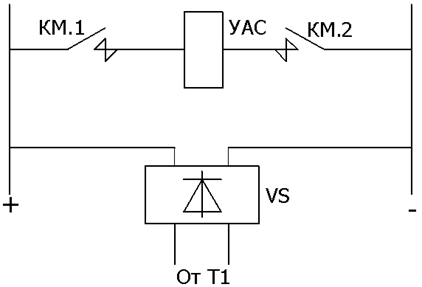

Для питания электромагнита отключения УАТ выключателя ис­пользуется предварительно заря­женный конденсатор С2 блока питания и заряда UGV . Проме­жуточное реле KL2 установлено для разделе­ния оперативных цепей электро­магнита отключения и реле РПВ-358. Электромагнит включения YAC выключателя получает питание от трансформатора собст­венных нужд Т1 через мощный выпрямитель VS.

Принцип действия схемы. При отключении выключателя по любой причине вследствие замыкания его вспомогательного контакта Q1 срабатывает реле положения выключателя КQТ и замыкает свой контакт КQТ.1 в цепи пуска устройства АПВ. Если оключение произошло не от ключа упправления SА, то он остается в положе­нии «Включено», а его контакт SА.1 замкнут.

Цепь катушки реле времени КТ замыкается. Его кон­такт КТ.1, размыкаясь без выдержки времени, включает резистор R1, обеспечивая термическую стойкость реле, а контакт КТ.2 с заданной выдержкой времени подключает обмотку КL1.2 промежуточного реле к конденсатору С1. Конденсатор разряжается через катушку реле KLI, оно срабатывает и замыкает контакт К.L1.1 в цепи контактора включения выключателя КМ, в которую включе­на последовательная обмотка КL1.1 реле. Она удерживает реле КL в возбуж­денном состоянии до полного включения выключателя. При успешном АПВ выключатель остается во включенном положении. Действие устройства АПВ фиксируется указательным реле КН.

         Схема становится готовой к новому повторному действию после заряда конденсатора С1. Время заряда принимается tАПВ2=20 с- При этом обеспечи­вается однократность действия устройства АПВ, так как конденсатор заряжает­ся только при включенном положении выключателя. Включения выключателя при неуспешном АПВ не происходит.

         В схему УАПВ включено двухобмоточное реле блокировки КВS с замед­ленным возвратом tв.р=0,3 ...0,4 с. Замедление достигается закорачиванием по­следовательной обмотки КВS.2 реле его замыкающим контактом КВS.3

Реле предотвращает многократные включения выключателя при неисправностях в оперативных цепях. При первом отключении выключателя  реле KBS срабатывает и самоудерживается контактом KBS.1 в цепи обмотки KBS.1, а его контакт KBS.2 размыкает цепь контактора KM электромагнита включения YAC выключателя.
