3..7 Фрикційні муфти

1. Виконати ескіз муфти (рис.2.13) з наведенням її розмірів.

2 Навести молспивості муфти, особливості конструкції та застосування.

3 Визначити осьове зусилля стиску півмуфт.

4 Визначити можливе навантаження дводискової, багатодискової та .конусної муфт, з виконанням умов наведених у табл.3.8

5 Навести характеристику муфти.

Число поверхонь тертя багатодискової муфти г однодискової та багатодискової муфт співвідношення діаметрів обмежуючих кільцеву поверхню тертя муфти:

D₁/D₂ =1.6-1.8."

Якщо D₂ = 2d то D₁ = (3.2-3.6) d; Dm = 0.5(D₁+D₂)=(2/6-2/8) d,

де Dm - середній діаметр поверхні тертя, мм;

D₁ - зовнішній діаметр поверхні тертя, мм;

D₂ - внутрішній діаметр поверхні тертя, мм;

b - ширина поверхні тертя, мм;

d - діаметр вала. мм.

Данні по розрахункам;

D₁=200 D₂ =143.1 b =28,45 d=20

Dm = 0.5(D₁+D₂)

Dm = 0,5(200+143,1)=171,55

РОЗРАХУНОК ДИСКОВИХ ФРИКЦІЙНИХ МУФТ

З умови забезпечення стійкості проти спрацювання поверхонь муфт, допустима сила притискання дисків:

Fа = b Dm [q], Н.

Fа

Можливе навантаження муфти :

Т =Fa f Rz / k10³ , Нм,

Т

де z = n —2 - кількість поверхонь тертя.

наведений радіус кола тертя.

R

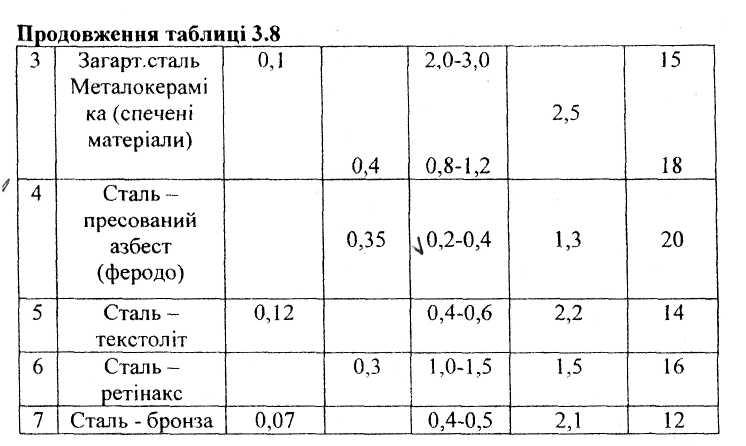

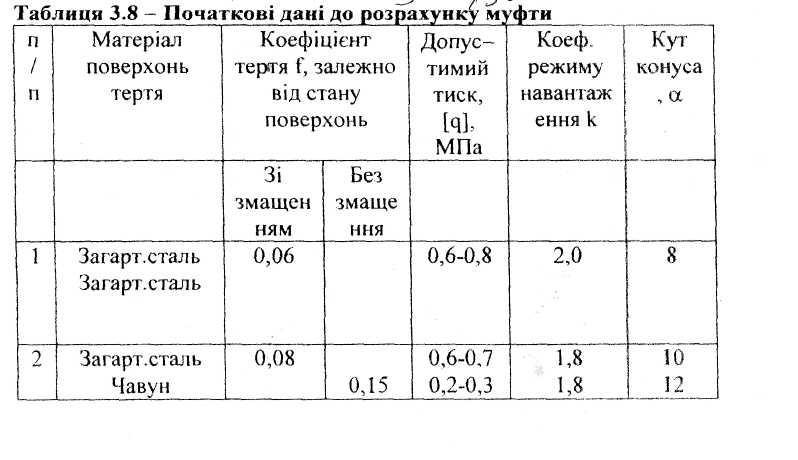

Таблиця 3.8 — Початкові дані до розрахунку муфти

РОЗРАХУНОК КОНУСНОЇ ФРИКЦІЙНОЇ МУФТИ (рис. 2.15) Допустима сила притискання дисків;

F = b Dm[q] __ sin a H m.

Можливе навантаження: муфти.

Т = 10^-3 Fа fDm / (k sin )), Н м.

3.8 Відцентрова муфта

1. Виконати ескіз муфти (рис. 2.16) з наведенням її розмірів.

2. Навести можливості муфти, особливості конструкції та

застосування.

3. Визначити розрахунковий обертовий момент, та частоту при

якій відбувається вмикання муфти, з використанням даних

наведених у таблиці 3.9.

4. Навести характеристику муфти.

Виснвок; вивчили відомості про можливості застосування, конструкцію та виконати розрахунок найпоширеніших механічних муфт.
