Лабораторна робота № 8 1 Тема

Вивчення та застосування цифрового вольтметра

2. Мета

2.1. Ознайомитися з роботою цифрового вольтметра і виконати за ним повірку вольтметра

2. Технічне забезпечення

Таблиця 10.1.

Назва	Тип	Кіл	Номінальні значення	Ціна поділки	Клас точності	Система механізма
Повіряємий вольтметр	Э59	1	0-600В
Цифровий вольтметр	В7-16	1
ЛАТР		1

4 Порядок виконання

4.1. Ознайомитися з приладами та записати їх технічні дані до табл. 10.1.

4.2. Накреслити структурну схему вольтметру.

4.3. Зібрати схему рис. 10.1.

4.4. Шнур ввімкнути у розетку 220В.

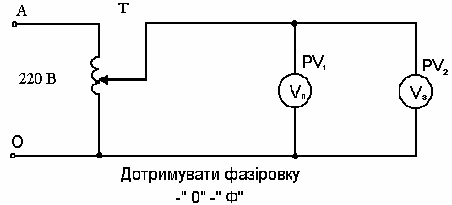

Рисунок 10.1 – Структурна схема повірки вольтметра

4.5. Ввімкнути тумблер “СЕТЬ” і дати прогрітися цифровому вольтметру на протязі 15 хвилин.

4.6. Пересуваючи повзунок автотрансформатора, зробити повірку заданого приладу по цифровому вольтметру. Дані записати до табл. 10.2.

4.7. Дати висновок про придатність повіряємого приладу.

Таблиця 10.2.

Показання приладу			П о х и б к и				Варіація
По-віряємо-го	Зразкового (цифрового)		При зростанні		При спаданні		В абсо-лютних одини-цях	У від-носних одини-цях
U	При зр., U33	При спад.,Uзс	Абсол.  U	Прив. 	Абсол.  U	Прив. 	В	в
В	В	В	В	%	В	%	В	%
30
50
70
90
100

2. Контрольні питання

5.1. Що таке десяткова і двійкова системи зчислення?

5.2. Чим зручна двійкова система зчислення?

5.4. Що являє собою звітний прилад?

Таблиця 10.1.

Назва	Тип	Кіл	Номінальні значення	Ціна поділки	Клас точності	Система механізма
Повіряємий вольтметр	Э59	1	0-600В
Цифровий вольтметр	В7-16	1
ЛАТР		1

Рисунок 10.1 – Структурна схема повірки вольтметра

Таблиця 10.2.

Показання приладу			П о х и б к и				Варіація
Повіряємого	Зразкового (цифрового)		При зростанні		При спаданні		В абсолютних одиницях	У відносних одиницях
U	При зр., U33	При спад.,Uзс	Абсол.  U	Прив. 	Абсол.  U	Прив. 	В	в
В	В	В	В	%	В	%	В	%
30
50
70
90
100

Лабораторна робота №9 1 Тема

Вимірювання опору ізоляції

2. Мета

2.1. Навчитися користуватися мегомметром Ф 4102/1 для виміру опору ізоляції.

2. Технічне забезпечення

Таблиця 11.1.

Назва	Тип	Кіл	Номінальні значення	Ціна поділки	Клас точності	Система механізма
Мегомметр	Ф 4102/1	1
Трансформатор струму	ТК-20	1
Двохпроводна лінія у стенді	“Л2”	1
Трасформатор напруги	ОСМ-0.250	1

2. Порядок виконання

4.1. Виміряти опір ізоляції навиток трансформатора струму (кожної навитки по відношенню до корпуса та між навитками).

4.2. Вимірятиопір ізоляції навиток трансформатора напруги (кожної навитки на корпус та між навитками).

4.3. Виміряти опір ізоляції кожної з фаз двохпроводної лінії, яка не розташована під напругою, відносно землі.

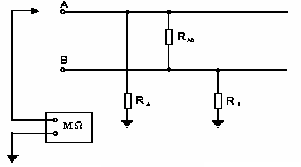

Рисунок 11.1 – Еквівалентна схема двопровідної мережі та схема виміру ізоляції одного з проводів відносно землі

5Порядок роботи з приладом: Ф 4102/1

5.1. Вийняти заглушку, розташовану на корпусі та вставити шнур для підключення живлення мегомметра від мережі.

5.2. До клеми “-“ під’єднати єднальний провід 1, до клеми з екранним кільцем і клеми Э під’єднати провід 2 у відповідності за маркуванням.

5.3. Коректором встановити покажчик на відмітку .

5.4. Встановити перемикач вимірювальних напруг в положення 500В.

5.5. При розімкнених затискачах r_х та під’єднаному до мережі приладі, натиснувши кнопку “ИЗМ. 1”, встановити за допомогою ручки “УСТ ” покажчик мегомметра на відмітку .

5.6. Замкнути затискачі r_х, натиснувши кнопку “ИЗМ. 1”, встановити ручкою “УСТ 0” покажчик приладу на відмітку 0, а після цього, натиснувши обидві кнопки “ИЗМ. П”, перевірити установку покажчика на відмітку 0.

5.7. Переконавшись у відсутності напруги на об’єкті, під’єднати об’єкт до затискачів r_х. При необхідності екранування, для зменшення впливу струмів витоку, екран об’єкту під’єднати до затискача Э єднальним проводом.

5.8. Для проведення вимірів натиснути кнопку “ИЗМ. 1”, подавши завдяки цьому на об’єкт високу напругу. Під час вимірювання тримати кнопку натисненою.

5.9. Після встановлення покажчика виконати вимірювання значення опору, що вимірюється, по шкалі 1. При необхідності проведення вимірів з підвищеною точністю (якщо опір менш 30 МОм), не відпускаючи кнопку “ИЗМ. 1” натиснути кнопку “ИЗМ. П” і виконати вимірювання опору, що вимірюється, по шкалі П.

5.10. УВАГА! Режим роботи приладу Ф 4102/1 повторно – короткочасний: 1 хвил. – вимір, 2 хвил. – пауза.

5.11. Дані вимірів занести до табл. 11.2 і дати висновок про стан ізоляції.

Таблиця 11.2.

Об’єкт	Опір ізоляції, МОмм
Трансформатор струму	Первинна навитка -корпус		Вторинна навитка - корпус		Поміж навитками
Трансформатор напруги	Навитка ВН - корпус		Навитка НН - корпус		Навитка ВН – навитка НН
Кабель	1 жила – оболонка	2 жила - оболонка	3 жила - оболонка	1 жила – 2 жила	2 жила – 3 жила	1 жила – 3 жила
Двохпроводна лінія	1 провід - земля		2 провід - земля		Проміж проводами

6 Контрольні питання

6.1. Яка норма на величину R₁₃ для електричних машин та кабелей?

6.2. Порядок роботи з приладом Ф 4102/1.

6.3. Які ще існують способи виміру?

Таблиця 11.1.

Назва	Тип	Кіл	Номінальні значення	Ціна поділки	Клас точності	Система механізма
Мегомметр	Ф 4102/1	1	10000 МОм		1,5	магнітоелектричний логометр
Трансформатор струму	ТК-20	1	30/5
Двохпроводна лінія у стенді	«Л1» «Л2»	1
Трасформатор напруги	ОСМ-0.250	1

Таблиця 11.2.

Об’єкт	Опір ізоляції, МОм
Трансформатор струму	Первинна навитка -корпус		Вторинна навитка - корпус		Поміж навитками
	750		1000		700
Трансформатор напруги	Навитка ВН - корпус		Навитка НН - корпус		Навитка ВН – навитка НН
	140		600		800
Кабель	1 жила	2 жила	3 жила	1 жила	3 жила	1 жила
	400		700		700
Двохпроводна лінія	1 провід - земля		2 провід - земля		Проміж проводами
	300		400		1000

Лабораторна робота 11 1 Тема

Вимірювання потужності в однофазному колі з застосуванням вимірювальних трансформаторів

2. Мета

2.1. Ознайомитися з приладами та обладнанням. Внести до табл. 13.1. їх паспортні дані

2. Технічне забезпечення

Таблиця 13.1.

Назва	Тип	Кіл	Номінальні значення	Ціна поділки	Клас точності	Система механізма
Ватметр	Д539	1
Трансформатор струму	И54	1
Амперметр	Д533	1
Вольтметр		1
Трансформатор	ОСМ-0.25	1
ЛАТР		2

2. Порядок виконання

4.1. Зібрати схему рис.13.1, звернувши увагу на правильність ввімкнення трансформатора струму і ватметра.

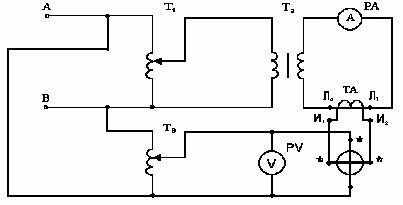

Рисунок 13.1 – Схема виміру потужності в однофазному колі

4.2. Показати схему викладачу.

4.3. Визначити постійні ватметра, амперметра, вольтметра.

4.4. Визначити коефіцієнт трансформації трансформатора струму.

4.5. Зробити три заміри потужності кола по ватметру при струмі в первинному колі 10, 15, 20 А та Uн=220 В. Дані занести до табл. 13.2.

Таблиця 13.2

Обміряти			Розрахувати
U	I	КI	Р по ватметру		Р по U та I
В	А	-	Под.	Вт	Вт

4.6. Розрахувати потужність кола по ватметру з урахуванням трансформатора струму.

4.7. Розрахувати потужності кола по показникам РА та РV. Порівняти результати.

2. Контрольні питання

5.1. Навіщо необхідне маркування затискачів трансформатора струму та

ватметра?

5.2. Як визначити коефіцієнт трансформації трансформатора струму ?

5.3. Як визначити постійні приладу?

5.4. Який метод виміру точніше й чому?

5.5. В яких одиницях вимірюються Р, Q, S?

5.6. Для чого в схемі застосований траснформатор струму?

5.7. Як визначаються потужності кола при використанні трансформатора струму?
