4 Порядок виконання

4.1. Ознайомитися з приладами, зарисувати схему одинарного моста.

Рисунок 3.1 – Схема одинарного моста

4.2. Зміряти мостом опір кожного з двох резисторів R₂ та R₃.

4.3. З’єднати резистори послідовно та зміряти їхній спільний опір.

4.4. З’єднати резистори R₂ і R₃ паралельно та зміряти їх спільний опір.

4.5. Знайдені експериментальним шляхом значення опорів перевірити розрахунковим шляхом за формулами:

4.6. Порівняти результат з даними пп.4.3. та 4.4.

4.7. Результати спостережень та розрахунків записати до табл.3.2.

Таблиця 3.2

R2	R3	R2 + R3	R2 ║ R3
Ом	Ом	Ом	Ом

5 Порядок виміру опорів приладом Р 4833 засобом одинарного мосту

5.1. Ввімкнути шнур живлення у мережу. Натиснути кнопку “СЕТЬ”

5.2. Натиснути кнопки “МО-2”, “” та “Г”.

5.3. Встановити вибраний множник N на перемикачі ключ відношення хN (1:10 або 1:100).

5.4. Підключити обміряний опір до затискачів П1, П2.

5.5. Встановити стрілку гальванометра на нуль обертанням ручок декадних перемикачів при натисненій кнопці

а після цього при натисненій кнопці

5.6.Визначити результат виміру за формулою: R_х = N  R_м

Де: R_х – величина опору, що вимірюється; 

N - відношення опорів плечей відношення;

R_м – величина опору плеча порівняння.

5.7.Відтиснути кнопки МО-2”; “МО-4”; “СЕТЬ”; “”;

5.8.Зробити висновок що до виконаної роботи.

6 Контрольні питання

6.1. До якого методу відноситься метод виміру опорів мостом?

6.2. Які опори вимірюються одинарним мостом?

6.3. В чому полягає особливість виміру малих, великих та середніх опорів?

Лабораторна робота № 4

1 Тема

Вимірювання малих опорів приладом Р4833 по чотирьохзатискній схемі

2. Мета

2.1. Придбання навиків виміру малих опорів приладом Р4833.

2. Технічне забезпечення

Таблиця 4.1.

Назва	Тип	Кіл	Номінальні значення	Ціна поділки	Клас точності	Система механізма
Прилад універ-сальний вимірю-вальний	Р4833	1
Опори у стенді	R4, R5	2
Амперметр	Э59	1

2. Порядок виконання

4.1. Ознайомитися з приладами, зарисувати схему підключення опору, що вимірюється, до приладу Р4833.

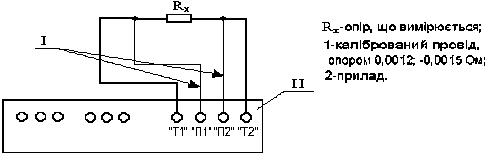

Рисунок 4.1 – Схема виміру малих опорів приладом РЧ 833

4.2. Виміряти приладом опір кожного з двох резисторів R₄ та R₅.

4.3. З’єднати резистори послідовно і виміряти спільний опір.

4.4. З’єднати резистори паралельно і виміряти їх спільний опір.

4.5. Знайдені експериментальним шляхом значення опорів перевірити розрахунковим шляхом за формулами:

4.6. Порівняти результати з даними п.п.4.3 та 4.4.

4.7. Визначити вхідні опори амперметра Э59 на межах 2,5 А і 5 А. Обчислити падіння напруги на амперметрі при цих струмах.

U_ном = I_ном  R_их,

8. Результати спостережень та розрахунків записати до табл. 4.2.

Таблиця 4.2.

R4	R5	R4+R5	R4║R5
Ом	Ом	Ом	Ом

5 Порядок виміру малих опорів приладом Р4833 за чотирьохзатискною схемою.

5.1. Ввімкнути шнур живлення у мережу. Натиснути кнопки “СЕТЬ” та “Г”.

5.2. Натиснути кнопки “МО-4”.

5.3. Приєднати опір, що вимірюється, до затискачів Т1, П1, Т2, П2 згідно схеми.

5.4. Встановити вибраний множинник на перемикачі N (1 або 10^-2).

5.5. Встановити стрілку гальванометра на нуль обертанням ручок декадних перемикачів при натиснутій кнопці

апісля цього при натиснутій кнопці

5.6. Визначити результат вимірювання за формулою:

R_х= N  R_м

де: R_х – величина опору, що вимірюється;

N – відношення опорів плечей відношення;

R_м – величина плеча порівняння.

5.7. Відтиснути кнопки “МО-4”, “СЕТЬ”, “Т”.

5.8. Зробити висновок про виконану роботу.

6 Контрольні питання

6.1. Пояснити порядок роботи з приладом.

6.2. При вимірі яких опорів застосовується чотирьохзатискна схема і двохзатискна?

6.3. Чому малі опори більш точно вимірюються за чотирьохзатискною схемою?

Лабораторна робота № 4

1 Тема

Вимірювання індуктивностей та ємкостей мостом змінного струму

2. Мета

2.1.Навчитися користуватися мостом змінного струму для виміру L і С.

2. Технічне забезпечення
