Хід роботи
Завдання 1. Заповнити таблицю 1.
Таблиця 1
Технічна характеристика плугів
|
Марка плуга |
Ширина захвата, м |
Глибина оранки, см:
|
Продуктивність, га/год |
Число передплужників |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Завдання
2. Дати специфікацію плугу ПН-4-35 „Орач”
Рис. 1. Плуг чотирьохкорпусний ПН-4-35 «Орач»
1- леміш; 2- відвал; 3- стійка корпуса; 4 - стійка передплужника; 5 - дисковий ніж; 6 - балка твердості; 7 - регулювальний гвинт для підйому опорного колеса; 3 - розкіс навішення, 9 - отвору для приєднання верхньої тяги механізму навішення трактора; 10 - стійки навішення; 11 - гряділі; 12 - передня балка; 13 - пальці навішення; 14 - передплужник; 15 - опорне колесо
Завдання 3. Вивчити та замалювати форми відвалів плугів
Рис. 2. Форма відвалів плугів
а - циліндричний; б - культурний; в - напівгвинтовий; г- гвинтовий
Завдання 4. Описати будову, принцип роботи та призначення плугу ПКЛ-70.
Плуг комбінований лісовий ПКЛ-70 призначений для полосної підготовки ґрунту на задернілих нерозкорчованих вирубках з добре задернілими ґрунтами при числі пнів до 600 шт/га. Плуг - універсальне знаряддя й залежно від комплектації нарізає борозни двовідвальним корпусом під наступний посів насіння, посадку сіянців, а також одночасно рихлить дно і сіє насіння, нарізають шари одновідвальним корпусом під наступний посів насіння на тимчасово перезволожених ґрунтах, прокладає протипожежні мінералізовані смуги. Плуг називається комбінованим, тому що він постачений змінними робочими органами і пристосуваннями. Відвали корпуса мають гвинтову поверхню, завдяки чому оборот шару нормальний і, крім того, покладений суцільною стрічкою по сторонах борозни. Кінці лемешів корпуса з боків відігнуті вниз і виконують роль бічних ножів корпуса. Навішують шахрай на трелювальний трактор ТДТ-40М, обладнаний навішенням НЗ-2А, на трактори ЛХТ-55, Т-74 і ДТ-75.
Завдання 5. Вивчити та замалювати типів лабетів культиваторів для суцільної обробки грунтів.

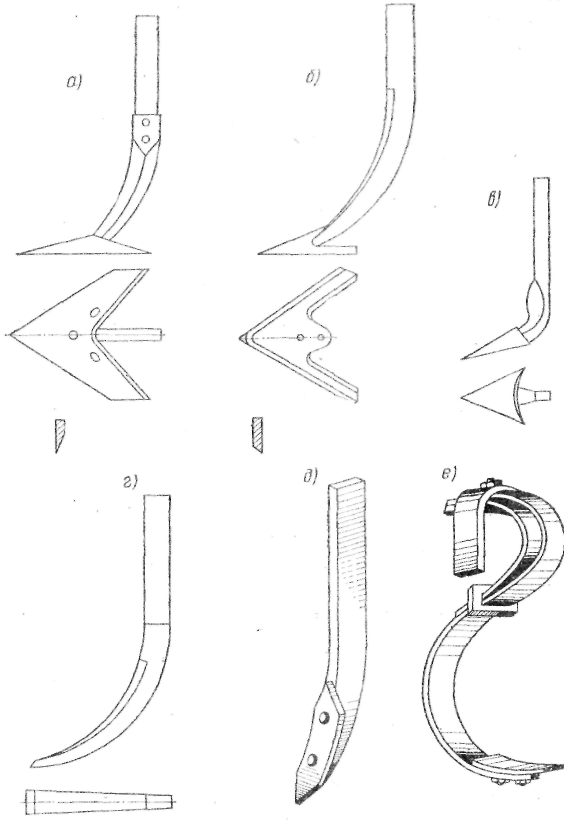

Рис. 3. Типи лабетів культиваторів для суцільної обробки ґрунту
а- полільна плоскоріжуча стрілчаста; б - універсальна полільна
стрілчаста; в - вспушувальна списоподібна, г - вспушувальна оборотна;
д- вспушувальна долотоподібна; е - вспушувальна на пружиною стійці
Завдання 2. Дати специфікацію начіпній ґрунтовій фрезі машини УСБ-25
1 - силовий гідроциліндр; 2 - важелі начіпного пристрою; 3- коробка відбору потужності; 4- підвіски; 5 - редуктор; 6 - карданний вал; 7 - вісь; 8 - важіль рами; 9 - палець
Висновок:
ТЕХНІЧНА ХАРАКТЕРИСТИКА ПЛУГІВ ЗАГАЛЬНОГО ПРИЗНАЧЕННЯ
|
Показник |
ПН-4-35 «Пахарь» |
ПЛН-4-35 |
ПЛН-3-35 |
ПН-2-30Р |
ПН-ЗОР |
«Труже-ник-У» |
ПКУ-3-35 |
ПН-3-40 |
ПКС-3-35 |
ПОН-2-30 |
|
Ширина захвата, м |
1,4 |
1,4 |
0,9; 1,05 |
0,6 |
0,3 |
1,75 |
1,05 |
1,20 |
1,05 |
0,6 |
|
Продуктивність, га/год |
0,6 . . . 1 |
0,7. .1,3 |
До 1 |
0,3 |
0,15 |
0,7. . .1,2 |
0,5.. 0,7 |
0,48 . 0,85 |
0,35. .9,63 |
0,3 |
|
Глибина оранки, см: відвальної |
27 |
30 |
30 |
25 |
25 |
27 |
До 27 |
До 35 |
До25 |
До 25 |
|
безвідвальної |
40 |
40 |
— |
— |
— |
40 |
— |
— |
— |
— |
|
Ширина захвату корпуса, см |
35 |
35 |
35 |
30 |
30 |
35 |
35 |
40 |
35 |
30 |
|
Число передплужників (углознімів) |
4 |
4 |
3 |
2 |
1 |
5 |
3 |
3 |
3 |
4 |
|
Дорожній просвіт, мм |
250 |
250 |
210 |
250 |
250 |
200 |
250 |
260 |
450 |
200 |
|
Маса, кг |
650 |
660 |
445 |
240 |
132 |
1250 |
610 |
635 |
560 |
430 |
