ТЕОРІЯ ЕЛЕКТРИЧНИХ І МАГНІТНИХ КІЛ
КОНТРОЛЬНІ ЗАВДАННЯ З ПРИКЛАДАМИ ЇХ РОЗВ’ЯЗАННЯ
Методичні рекомендації по виконанню розрахунково-графічних робіт
для студентів напрямку підготовки 6.050102 для студентів напрямку підготовки 6.050701, 6.050702
Херсон 2008
2
Методичні рекомендації складено на базі освітньо-професійної програми, типової навчальної програм, нормативних документів з впровадженням КМСОНП у ХНТУ.
Укладачі: професор Китаєв О.В. асистент Агбомассу В.Л.
Методичні рекомендації розглянуто на засіданні кафедри енергетики та електротехніки
Протокол №_____ |
від «______» _______2008р |
Завідувач кафедри |
Шутов С.В. |
Методичні рекомендації схвалено на засіданні кафедри технічної кібернетики
Протокол №_____ |
від «______» _______2008р |
Завідувач кафедри |
Бражник О.М. |
Координатор факультету кібернетики |
|
з впровадження КМСОНП |
Бараненко Р.В. |
Схвалено методичною радою факультету кібернетики
Протокол №_____ |
від «______» _______2008р |
Голова |
______________ |
Кругла Н.А. |
підпис
3
ЗАГАЛЬНІ ВКАЗІВКИ
Основою пізнання дисципліни "Теорія електричних і магнітних кіл" є робота над виконанням контрольних завдань. Саме тут студенти здобувають необхідні знання про основні методи розрахунку і фізичних процесів, що відбуваються в електричних і магнітних колах. Тому обсяг контрольних завдань повинний по можливості охоплювати всі основні розділи дисципліни.
Відповідно до затвердженої робочої програми по дисципліні ТЕМЦ студенти напрямку 6.050102, область знань 0501 зобов'язані виконати контрольні завдання по наступних темах
Найменування тем
|
Другий семестр |
|
Третій семестр |
|
1. |
Лінійні кола постійного струму |
5. |
Кола змінного несинусоїдального |
|
струму |
||||
|
|
|||
2. |
Лінійні кола змінного струму |
6. |
Перехідні процеси в електричних |
|
колах |
||||
|
|
|||
3. |
Кола трифазного струму |
7. |
Кола з розподіленими |
|
параметрами |
||||
|
|
|||
4. |
Чотириполюсники, фільтри |
8. |
Магнітні кола |
Вимоги до оформлення:
1.Використовуються аркуші білого папера формату А4;
2.Обов'язкова наявність титульного листа, зразок якого приведений на стор.3.
3.Кожен лист повинний мати поля: ліворуч – 30мм, зверху, знизу і праворуч - 20 мм. Для записів на листі використовується тільки його лицьова сторона.
4.Малюнки, графіки, схеми повинні бути виконані акуратно при використанні лінійки, циркуля, трафаретів або комп'ютерних технологій. Масштаб, обраний для побудови графіків, повинний бути зручний для сприйняття.
5.Обчислення ведуться з точністю до третьої значущої цифри.
6.Проміжні результати розрахунків в оформлювану частину запису розв’язання не вносяться.
7.C метою економії часу і спрощення рахункової роботи рекомендується використовувати програмувальні мікрокалькулятори і персональні комп'ютери.
8.Контрольні завдання повинні бути датовані і підписані студентом.
4
Міністерство освіти і науки України Херсонський національний технічний університет
Кафедра енергетики та електротехніки
Розрахунково-графічна робота
з дисципліні «Теорія електричних і магнітних кіл»
Варіант № ___
Задача № ____
на тему
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
Виконав |
|
ст.гр. _____ |
П.І.П. |
Перевірив |
|
викладач |
______________ |
Херсон 2008
5
В основу дійсної методичної розробки лягли задачі відомого посібника (Бессонов Л.А. и др. «Теоретические основы электротехники. Методические указания и контрольные задания».-М.:Высш. шк ,1987). Зміст їх по ряду пунктів доповнено власними розробками авторів з додатком оригінальних прийомів розв’язання.
ЛІТЕРАТУРА
Підручники
1.Бессонов Л.А. Теоретичні основи електротехніки. М.: 1984, т. 1, 1986, т. 2.
2.Нейман Л.Р., Демирчян К.С. Теоретичні основи електротехніки. М.:1981,
т. 1, 2.
3.Теоретичні основи електротехніки/ Під. ред. Ионкина П.А., 1976, т. 1, 2.
4.Атабеков Г.И. і ін. Теоретичні основи електротехніки. М.6 1978, ч. 1, 1979,
ч. 2, 3.
Задачники
5.Бессонов Л.А., Демидова И.Г. і ін. Збірник задач по теоретичних основах електротехніки. М.: 1980.
6.Збірник задач по теоретичних основах електротехніки/ Під. ред. Ионкина П.А. М.: 1982.
7.Шебес М.Р. Задачник по теорії лінійних електричних кіл. М.: 1982.
Додаткова література
8.Бессонов Л.А. Лінійні електричні кола. М.: 1983.
9.Бессонов Л.А. Нелінійні електричні кола. М.: 1977.
6

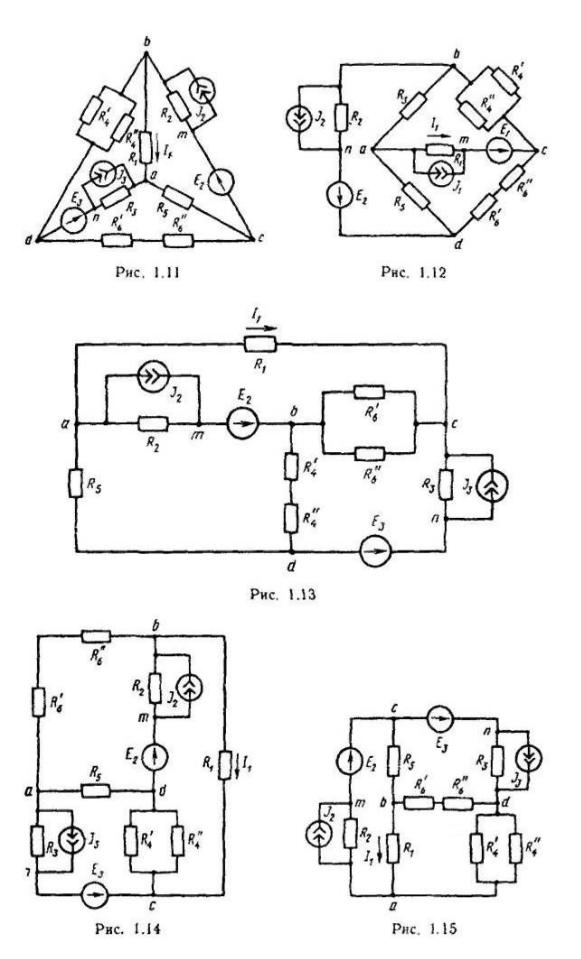

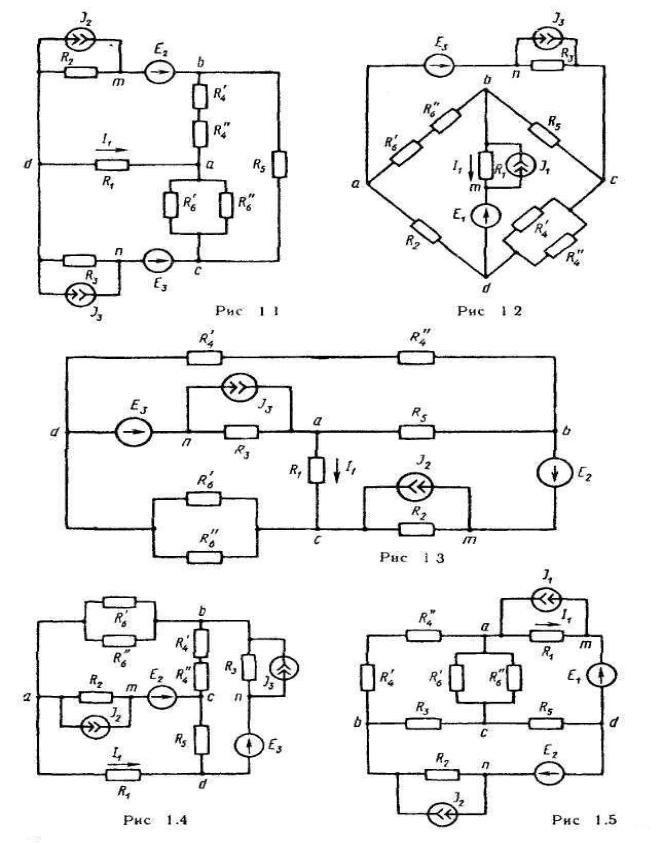

ЗАДАЧА 1. ЕЛЕКТРИЧНІ КОЛА ПОСТІЙНОГО СТРУМУ
Для електричної схеми, що відповідає номеру варіанта (див. таблицю 1.1) і зображеної на мал. 1.1 —1.20, виконати наступне:
1.Спростити схему, замінивши послідовно і паралельно з'єднані резистори четвертої і шостої гілки еквівалентними. Подальший розрахунок (п. 2—8) вести для спрощеної схеми.
2.Скласти на підставі законів Кірхгофа систему рівнянь для розрахунку струмів у всіх гілках схеми.
3.Визначити струми у всіх гілках схеми методом контурних струмів.
4.Визначити струми у всіх гілках схеми методом вузлових потенціалів.
5.Результати розрахунку струмів, проведеного двома методами, звести в таблицю і порівняти між собою.
6.Скласти баланс потужностей у вихідній схемі (схемі з джерелом струму), обчисливши сумарну потужність джерел і сумарну потужність навантажень (опорів).
7.Визначити струм I1 у заданій за умовою схемі з джерелом струму, використовуючи метод еквівалентного генератора.
8.Накреслити потенційну діаграму для будь-якого замкнутого
контуру, що включає обидві ЭДС.
Величини опорів, ЭДС і струмів джерел струму для кожного варіанта дані в табл. 1.1.
Вк а з і в к и :
1.Відгалуження до джерела струму, струм якого за умовою дорівнює нулеві, на схемах контрольних робіт не показувати.
2.Позначаючи на схемі струми в гілках, необхідно врахувати, що струм через опір, рівнобіжний джерелу струму, відрізняється від струму джерела струму і токи через джерело ЭДС.
3.Перед виконанням п. 4 рекомендується перетворити джерело струму в джерело ЭДС і вести розрахунок для отриманої схеми.
4.У п. 7 при визначенні вхідного опору двополюсника варто перетворити схему з'єднання трикутником в еквівалентну схему з'єднання зіркою.
