2. Підбір виду переплетення для заданого асортименту

При виборі рисунку переплетення одношарової тканини проектуємо візерунок для мотивного патрону,необхідно враховувати можливості ремізного ткацтва. Даний метод дає можливість одержувати тканини з великим орнаментним узором. На вигляд ці тканини нагадують жакардові, хоча виготовляються на верстатах з каретками. При використанні цього метода за базу потрібно брати тільки полотняне переплетення.

Побудова заправного рисунка

При розробці мотивного патрона розміри візерунка підбираю з урахуванням величин щільностей тканини по основі і утоку і приймаю :

а =0,25 дм, б = 0,15 дм.

При цьому кількість ниток основи і утоку у візерунку визначаю за формулою :

(2.1)

де P_О , P_У – число ниток основи і утоку на 1 дм сурової тканини;

а, б, – розміри узору в патроні мотиву по основі і утоку .

(2.2)

Визначаю число ниток основи і утоку в одній великій клітинці візерунка, ниток за формулою:

(2.3)

де К_О, К_У – кількість крупних клітин в узорі по основі і утоку (приймаю К_О = К_У 12).

(2.4)

Розраховані по формулах (2.3) і (2.4) величини округляю до найближчого непарного числа: 5. Після цього корегую число ниток основи і утоку у візерунку, тобто рапорт переплетення по основі і утоку, нит.:

(2.5)

(2.6)

Кількість сводів реміз розраховую, виходячи з можливостей прийнятої зівоутворюючої каретки:

(2.7)

де К_рем – кількість реміз, які керуються кареткою;

R_б – рапорт базового переплетення, що для методу штрихів дорівнює 2.

Приймаємо =6.

При розробці мотивного патрона вважаю, що зафарбована клітинка візерунка містить горизонтальні штрихи, а не зафарбована – вертикальні.

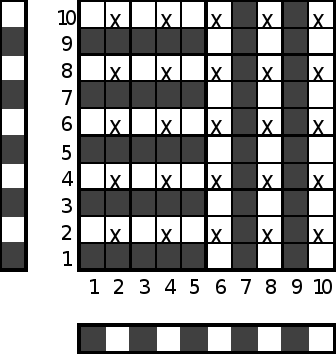

Рисунок переплетення для розробки мотивного патрону методом вертикальних і горизонтальних штрихів зображений на рис. 1

Рис.1. Мотивний патрон

Проектую згідно з варіантом завдання півторашарову тканину з додатковою основою на базі саржі 2/2 і 8-ми ремізного атласу. Чергування систем ниток: m:n =1 : 1.

Додаткова система ниток, як правило, вводиться в нижній шар. Схема тканини, елементи побудови переплетення, розрізи і переплетення показані на рис. 2.

Так як для побудови другого елементу необхідно 8 ниток, то Rверхнього елемента подвоюємо.

Другий елемент будую по розрізах 1-го елемента(розрізи виконую по переважаючій схемі в системі ниток). По другому розрізу визначаю зсув для сатину. Шосту нитку не можна брати, бо зсув буде дорівнювати одиниці,першу також, тому що S = 4. Отже, обираємо 2-гу нитку нижньої основи.

Рис.2. Схема тканини, елементи побудови переплетення і розрізи.

Параметри переплетення:

1. =(1+1) ·(4;8)=16

2. =(4;8)=8

3. Проборка зведена безперервна на 2 своди.

Рис 3. Заправний рисунок півторашарової тканини

Нитки кромок півторашарових тканин частіше за все виробляються переплетенням основного репсу 2/2. Для півторашарових тканин з додатковою основою нитки кромок можна пробирати на фонові ремізи основним напіврепсом.

Проектуємо згідно з варіантом завдання тканину двократної ширини на базі полотняного переплетення з R_б = 4.

Число шарів в багатошарових тканинах прийнято позначати: (і).Для цих тканин і= 2; кількість шнурів: К= і-1=1. В заправному рисунку рахунок по утоку ведеться певним чином,а саме (1,I,II;2,3,III…)- парними прокидками. Схема тканини, елементи побудови переплетення, розрізи показані на рис. 4.

Рис.4. Схема тканини, елементи побудови переплетення

Параметри переплетення:

1. R_o= 2R_бо+1=2∙4+1=9

2. R_y= 2R_y=2∙4=8

3. Проборка зведена на два своди+шнур.

Рис.5.Заправний рисунок тканини двократної ширини

При виготовленні в якості сировини використовують бавовну, льон, іноді синтетичний шовк; виготовляють екранне полотно,холости під картини.
